ESP32-C6 1.47 inç LCD Ekranlı Geliştirme Kartı - WiFi 6
ESP32-C6 1.47 inç LCD Ekranlı Geliştirme Kartı - WiFi 6 Hakkında Detaylı İnceleme

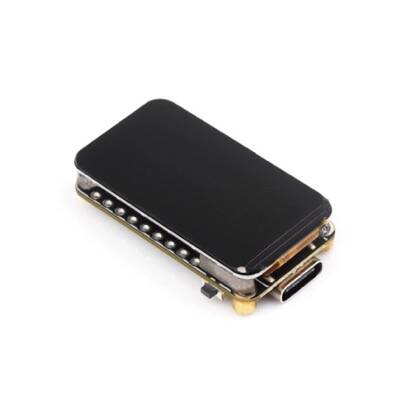

Waveshare üretimi bu kart, ESP32-C6 yongasını 1.47 inçlik yerleşik bir LCD ekranla birleştirir. 172x320 çözünürlüklü panel, ayrı ekran kablolamasına gerek kalmadan arayüz geliştirmeyi mümkün kılar.
ESP32-C6, tek kartta Wi-Fi 6, Bluetooth LE 5 ve IEEE 802.15.4 radyosunu bir arada sunar. Bu sayede Zigbee 3.0 ve Thread ağlarına katılabilir; Matter tabanlı akıllı ev projeleri için doğrudan kullanılabilir.
Kart üzerinde 160 MHz yüksek başarımlı RISC-V çekirdeğinin yanında 20 MHz düşük güç çekirdeği bulunur. Tam hızlı USB portu, TF kart yuvası ve adreslenebilir RGB LED de karta dahildir.
Öne Çıkan Avantajlar
Tek kartta üç kablosuz protokol
Wi-Fi 6, Bluetooth LE 5 ve 802.15.4 aynı yongada. Zigbee veya Thread için ayrı koordinatör modülü almaya gerek kalmaz.
Yerleşik 1.47 inç ekran

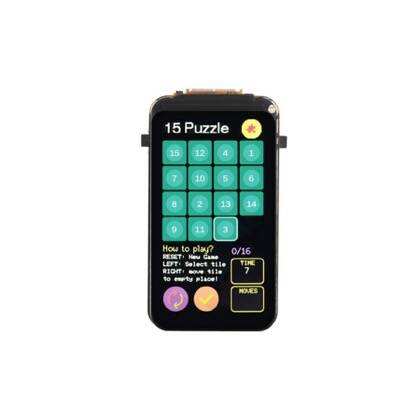

172x320 çözünürlüklü panel 262K renk gösterir; LVGL ile menü ve gösterge arayüzleri doğrudan çalıştırılabilir.
Çift çekirdekli güç yönetimi
Ana çekirdek uykudayken 20 MHz düşük güç çekirdeği sensör okumaya devam edebilir; pilli uygulamalarda tüketimi belirgin azaltır.
TF kart yuvası
Veri kaydı, görsel saklama ve yapılandırma dosyaları için ek donanım gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Yonga | ESP32-C6 |
| İşlemci | 32 bit RISC-V, 160 MHz + 20 MHz düşük güç çekirdeği |
| Ekran | 1.47 inç LCD, 172 x 320, 262K renk |
| Flash | 4 MB |
| SRAM | 512 KB (HP) + 16 KB (LP) |
| ROM | 320 KB |
| Wi-Fi | 802.11 ax (Wi-Fi 6), 2.4 GHz |
| Bluetooth | Bluetooth LE 5 |
| Diğer radyo | IEEE 802.15.4 (Zigbee 3.0, Thread) |
| USB | Type-C, tam hız |
| Kart yuvası | TF (microSD) |
| Ek donanım | Adreslenebilir RGB LED, BOOT ve RST butonları |
| Ölçü | 36.37 x 20.32 mm |
Kullanım Alanları
- Matter uyumlu akıllı ev cihazları
- Zigbee ve Thread ağ düğümleri
- Ekranlı IoT sensör modülleri
- Taşınabilir veri kaydedici
- Wi-Fi 6 ağ denemeleri
- Küçük gövdeli gösterge panelleri
Kart ESP-IDF ve Arduino ortamlarının ikisinde de desteklenir. Ekran sürücüsü ve örnek LVGL projeleri üreticinin wiki sayfasından indirilebilir.
Teknik Sıkça Sorulan Sorular (SSS)
Wi-Fi 6 için özel modem gerekir mi?
Hayır. Kart Wi-Fi 6 destekli ağlara bağlanır, ancak eski 802.11 b/g/n ağlarla da sorunsuz çalışır. Wi-Fi 6'nın güç tasarrufu avantajları yalnızca uyumlu modemle alınır.
Zigbee koordinatörü olarak kullanılabilir mi?
Evet. ESP32-C6, ESP-Zigbee-SDK ile koordinatör, yönlendirici ya da uç cihaz rolünde çalışabilir.
Ekran dokunmatik mi?
Hayır. 1.47 inç panel yalnızca göstergedir. Giriş için kart üzerindeki butonlar veya harici bir dokunmatik kullanılmalıdır.
PSRAM var mı?
Bu modelde harici PSRAM bulunmaz; 512 KB dahili SRAM kullanılır. Büyük çerçeve tamponu gerektiren uygulamalarda bu sınır göz önünde tutulmalıdır.
Pil ile çalıştırılabilir mi?
Kart üzerinde pil şarj devresi yoktur. Harici bir 3.3 V regülatörlü pil çözümü ile beslenebilir; düşük güç çekirdeği uyku tüketimini azaltır.
