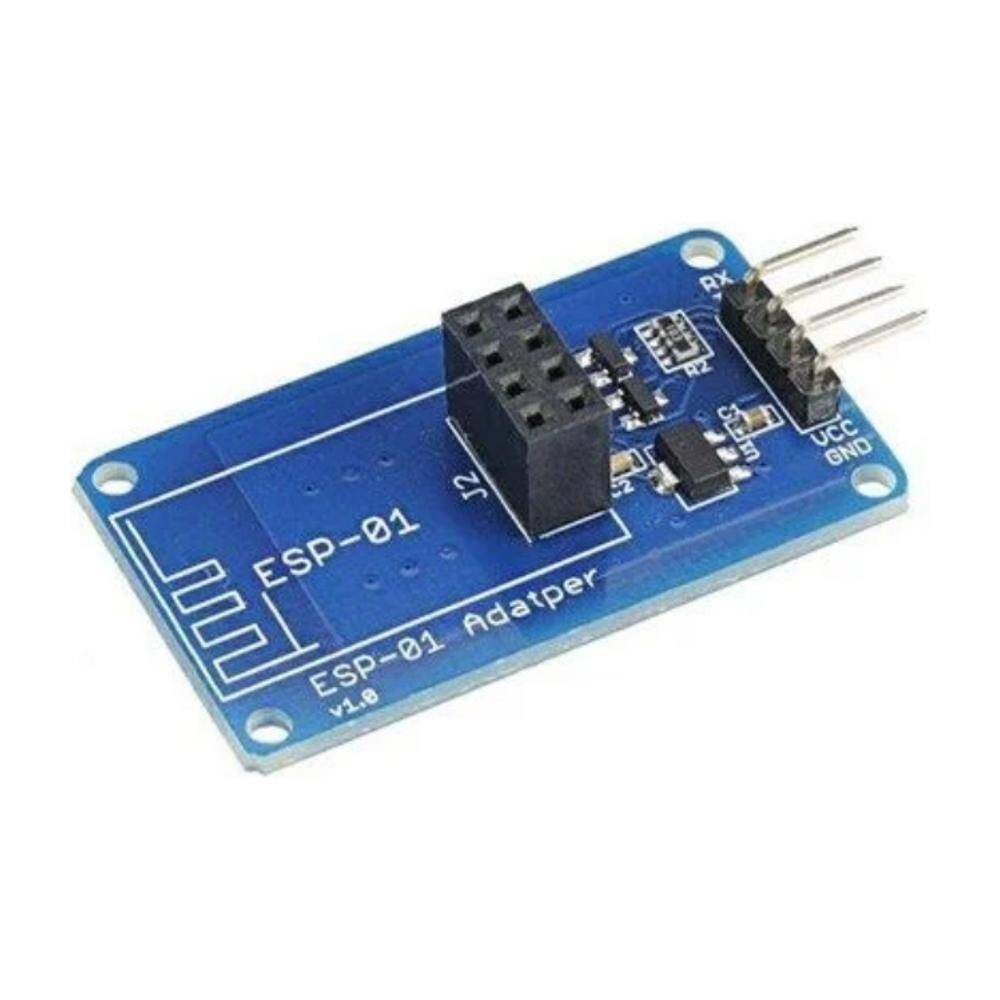

ESP-01 Adaptör Kartı - 3.3V Regülatörlü Breadboard Çevirici
ESP-01 Adaptör Kartı Hakkında Detaylı İnceleme
ESP-01 modülünün 8 pinli 2x4 soketi, 2.54 mm aralıklı olmasına rağmen çift sıralı olduğu için breadboard'a doğrudan takılamaz. Bu adaptör kartı, modülü tek sıra pin çıkışına çevirerek breadboard ve delikli plakete takılabilir hâle getirir.
Kart üzerinde 3.3 V regülatör bulunur; ESP-01 doğrudan 5 V hattından beslenebilir. ESP8266 3.3 V ile çalışır ve 5 V verilmesi modülü kalıcı olarak bozar — bu kart o riski ortadan kaldırır.
ESP-01'in 8 pinli soketine takılır, alt taraftaki tek sıra pinlerle VCC, GND, TX ve RX dışarı verilir. Prototipleme ve programlama aşamasında kablo karmaşasını belirgin biçimde azaltır.
Öne Çıkan Avantajlar
Breadboard uyumu
Çift sıralı ESP-01 soketini tek sıra pin çıkışına çevirir.
3.3 V regülatör dahil
5 V hattından beslenebilir; ESP-01'e doğru gerilim verilir.
Kolay programlama
TX, RX, VCC ve GND tek sırada toplanır, USB-TTL bağlantısı kolaylaşır.
Modülü korur
Yanlış gerilim riskini ortadan kaldırır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Uyumlu modül | ESP-01 / ESP-01S (8 pin, 2x4) |
| Regülatör | 3.3 V dahili |
| Giriş gerilimi | 5 V |
| Çıkış pinleri | VCC, GND, TX, RX (tek sıra) |
| Montaj | Breadboard ve delikli plaket uyumlu |
| Paket içeriği | 1 adet adaptör kartı (ESP-01 dahil değildir) |
Kullanım Alanları
- ESP-01 prototipleme
- ESP-01 programlama düzeneği
- Breadboard WiFi projeleri
- Delikli plaket üzerine kalıcı montaj
- Eğitim ve atölye çalışmaları
- IoT prototipleri
- Seri haberleşme testleri
- Sensör-WiFi köprüsü denemeleri
- Arduino + ESP-01 kurulumları
- Hızlı devre denemeleri
⚠ ESP-01 modülü bu ürüne dahil değildir; adaptör kartı tek başına satılır. ESP-01'i sokete yönü doğru olacak şekilde takın, ters takmak modüle zarar verir.
Teknik Sıkça Sorulan Sorular (SSS)
ESP-01 modülü dahil mi?
Hayır. Bu ürün yalnızca adaptör kartıdır; ESP-01 ayrıca temin edilmelidir.
5 V ile besleyebilir miyim?
Evet, kart üzerindeki 3.3 V regülatör sayesinde 5 V girişten beslenebilir.
Programlama için yeterli mi?
Kart pinleri dışarı verir; programlama için ayrıca bir USB-TTL dönüştürücü ve GPIO0'ı toprağa çekme gerekir.
ESP-01S ile uyumlu mu?
Evet, ESP-01 ve ESP-01S aynı 8 pinli soket düzenine sahiptir.
Breadboard'a tam oturuyor mu?
Evet, alt sıradaki pinler 2.54 mm aralıklıdır ve breadboard'a takılır.
