Ai-Thinker NodeMCU Ai-WB2-32S Geliştirme Kartı - WiFi + Bluetooth 5.0, BL602

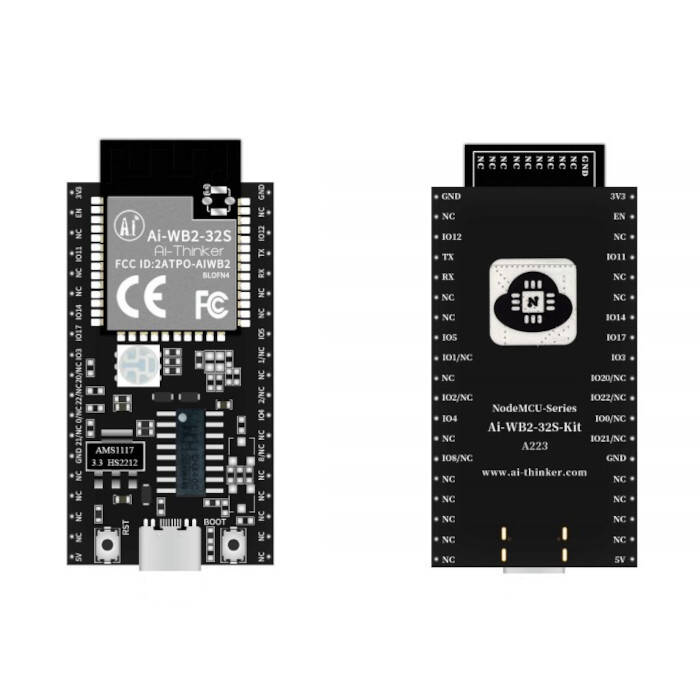

Ai-Thinker NodeMCU Ai-WB2-32S Geliştirme Kartı Hakkında Detaylı İnceleme
NodeMCU Ai-WB2-32S, Ai-Thinker'ın Ai-WB2-32S modülü için hazırlanmış geliştirme kartıdır. Çekirdeğinde BL602 yongası bulunur; WiFi 802.11 b/g/n ve Bluetooth BLE 5.0'ı aynı anda destekler.
BL602'yi ESP ailesinden ayıran şey mimarisidir: 32 bit RISC-V çekirdek kullanır. RISC-V açık bir komut setidir, lisans ücreti yoktur ve araç zinciri açık kaynaktır. Pratikte bu, düşük güç tüketimi ve ucuz maliyet demektir — pille çalışan IoT düğümleri için doğrudan avantaj.
Kart 276 KB RAM ve varsayılan 4 MB flash taşır. Çevre birimi olarak UART, SPI, I²C, SDIO, PWM, ADC, DAC, IR ve GPIO sunar. WiFi tarafında WPA3'e kadar güvenlik, station + SoftAP + BLE eşzamanlı çalışma ve 20 MHz bantta 72,2 Mbps hız desteklenir.
Ai-WB2-32S modülü DIP-38 paketiyle gelir — 38 pinlik geniş çıkış, kartın çevre birimlerinin neredeyse tamamını dışarı taşır. Pin sayısı fazla olduğu için çok sayıda sensör ve sürücüyü aynı karta bağlamak mümkündür.
Kart üzerinde USB Type-C girişi, seri dönüştürücü, reset ve boot butonları hazırdır — kabloyu takıp kod yüklemeye başlarsınız. Geliştirme için Ai-Thinker'ın SDK'sı, FreeRTOS ve Arduino ortamı kullanılabilir.
Öne Çıkan Avantajlar
BL602 — 32 Bit RISC-V
Açık mimari; düşük tüketim ve düşük maliyet.
WiFi + BLE 5.0 Birlikte
Station, SoftAP ve BLE eşzamanlı çalışabilir.
276KB RAM / 4MB Flash
Orta ölçekli IoT uygulamaları için yeterli alan.
USB Type-C ve Hazır Butonlar
Kod yüklemek için ek donanım gerekmez.
WPA3'e Kadar Güvenlik
WEP, WPA, WPA2 Kişisel/Kurumsal ve WPA3 destekli.
Zengin Çevre Birimi
UART, SPI, I²C, SDIO, PWM, ADC, DAC, IR, GPIO.
DIP-38 Geniş Pin Çıkışı
38 pin; çok sayıda sensör ve sürücü aynı anda bağlanabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | WiFi + Bluetooth geliştirme kartı |
| Model | NodeMCU Ai-WB2-32S |
| Üretici | Ai-Thinker |
| Çekirdek | BL602 — 32 bit RISC-V |
| WiFi | 802.11 b/g/n — 2400~2483.5 MHz |
| Bluetooth | BLE 5.0 |
| RAM | 276 KB |
| Flash | 4 MB (varsayılan) |
| Paket | DIP-38 |
| Boyut | — |
| Besleme | 3,3 V veya 5 V — ≥500 mA |
| Arayüzler | UART, SPI, I²C, SDIO, PWM, ADC, DAC, IR, GPIO |
| Anten | Kart üzerinde PCB anten |
| Çalışma Sıcaklığı | -40 °C ~ +85 °C |
| Paket İçeriği | 1 adet geliştirme kartı |
Kullanım Alanları
- IoT sensör düğümleri
- Akıllı ev otomasyonu
- Kablosuz veri toplama
- BLE tabanlı yakınlık uygulamaları
- Giyilebilir elektronik
- Uzaktan izleme ve kontrol
- Pille çalışan düşük güç projeleri
- ESP8266 yerine RISC-V denemeleri
- Eğitim ve prototipleme
- Maker projeleri
Kart 3,3 V mantık seviyesinde çalışır; 5 V sinyali doğrudan pinlere vermeyin. WiFi gönderim anında akım 500 mA'i aşabilir — zayıf USB portu ya da düşük akımlı regülatör yeniden başlatmaya yol açar. Anten kart üzerindedir; anten bölgesinin üzerine metal ya da kalın gövde gelmemelidir, menzil düşer. BL602 ESP32 değildir: ESP için yazılmış kod doğrudan çalışmaz, Ai-Thinker SDK'sı ya da uyumlu Arduino kartı paketi gerekir. USB kablosu pakette yoktur.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç pin var?
DIP-38 paket — 38 pinlik geniş çıkış.

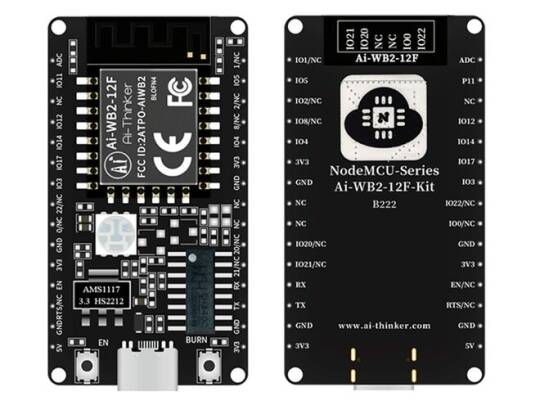

12F sürümünden farkı ne?
Aynı BL602 çekirdek. 32S DIP-38 ile daha çok pin verir, 12F ise DIP-30 ve daha kompakttır.
Hangi çekirdek var?
BL602 — 32 bit RISC-V. ESP32 değildir, ESP kodu doğrudan çalışmaz.
WiFi ve Bluetooth aynı anda çalışır mı?
Evet. Station + SoftAP + BLE eşzamanlı desteklenir.
Nasıl programlanır?
USB Type-C ile doğrudan. Ai-Thinker SDK, FreeRTOS ya da Arduino ortamı kullanılabilir.
USB kablosu dahil mi?
Hayır, pakette yoktur.
