2.4GHz WiFi Anten - 4.5dBi, 42mm PCB, IPEX/U.FL
2.4GHz WiFi Anten Hakkında Detaylı İnceleme

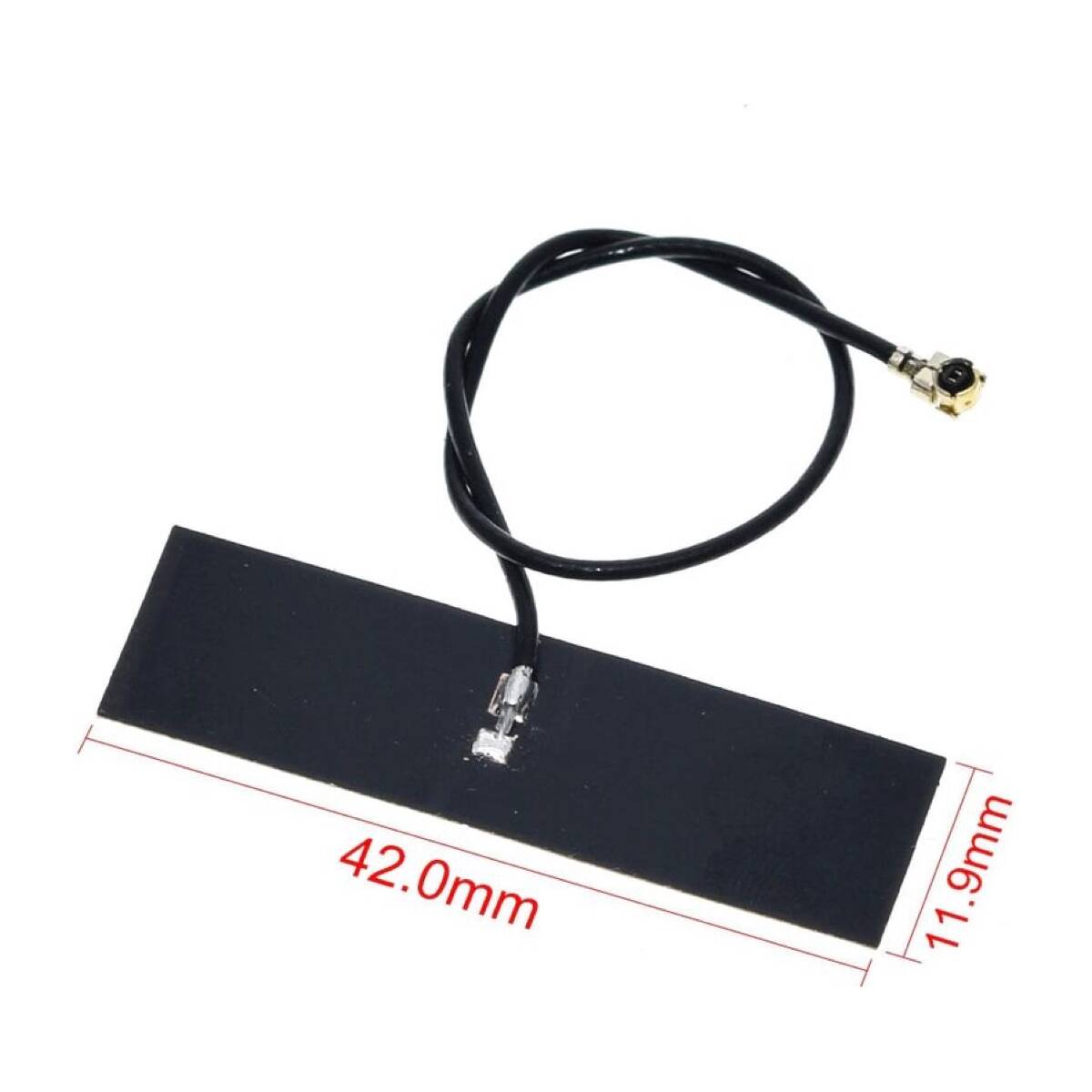

2400 - 2500 MHz bandında çalışan, 4.5 dBi kazançlı PCB antendir. Bağlantı IPEX / U.FL konnektörle yapılır ve gövde ölçüsü 42 x 11.9 mm'dir.

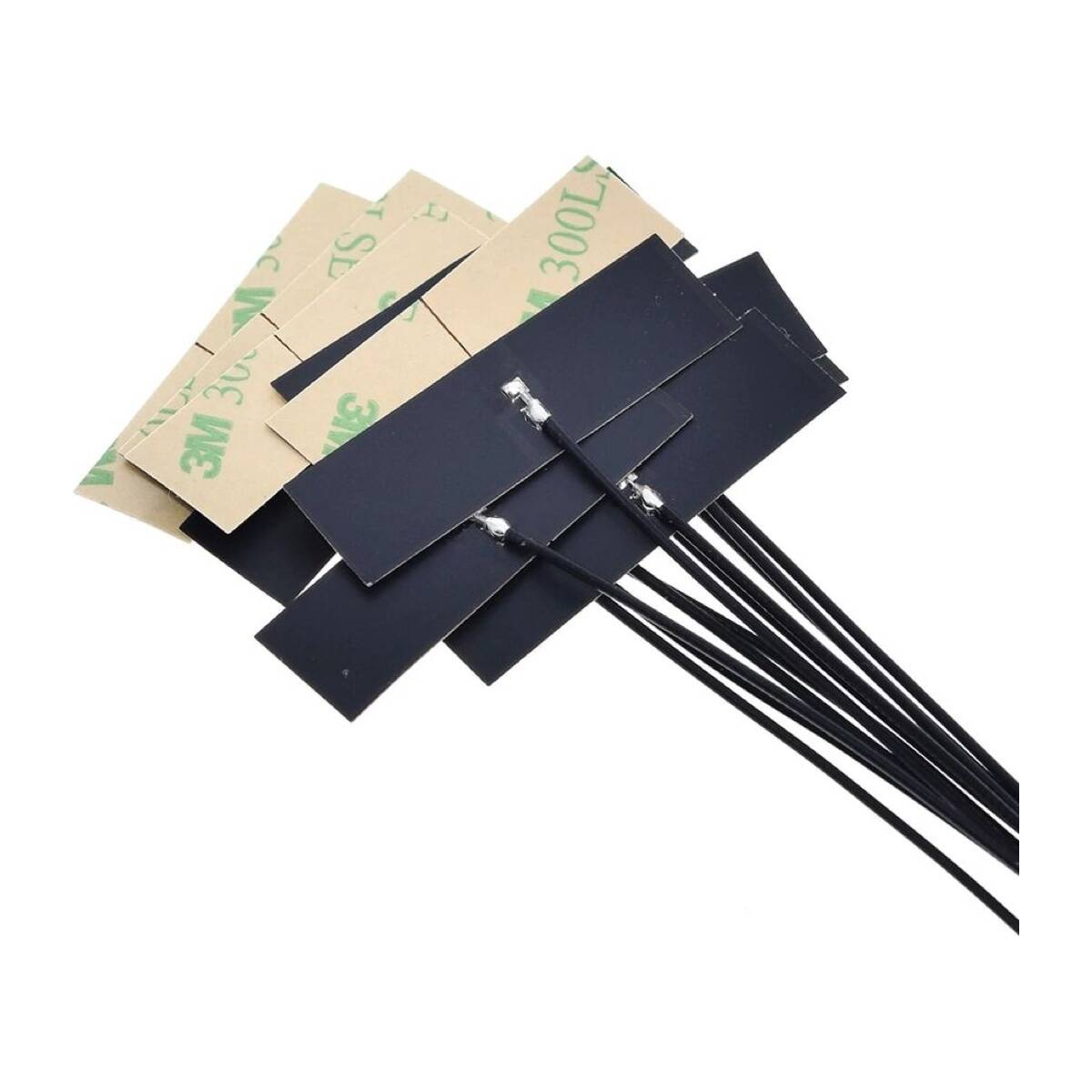

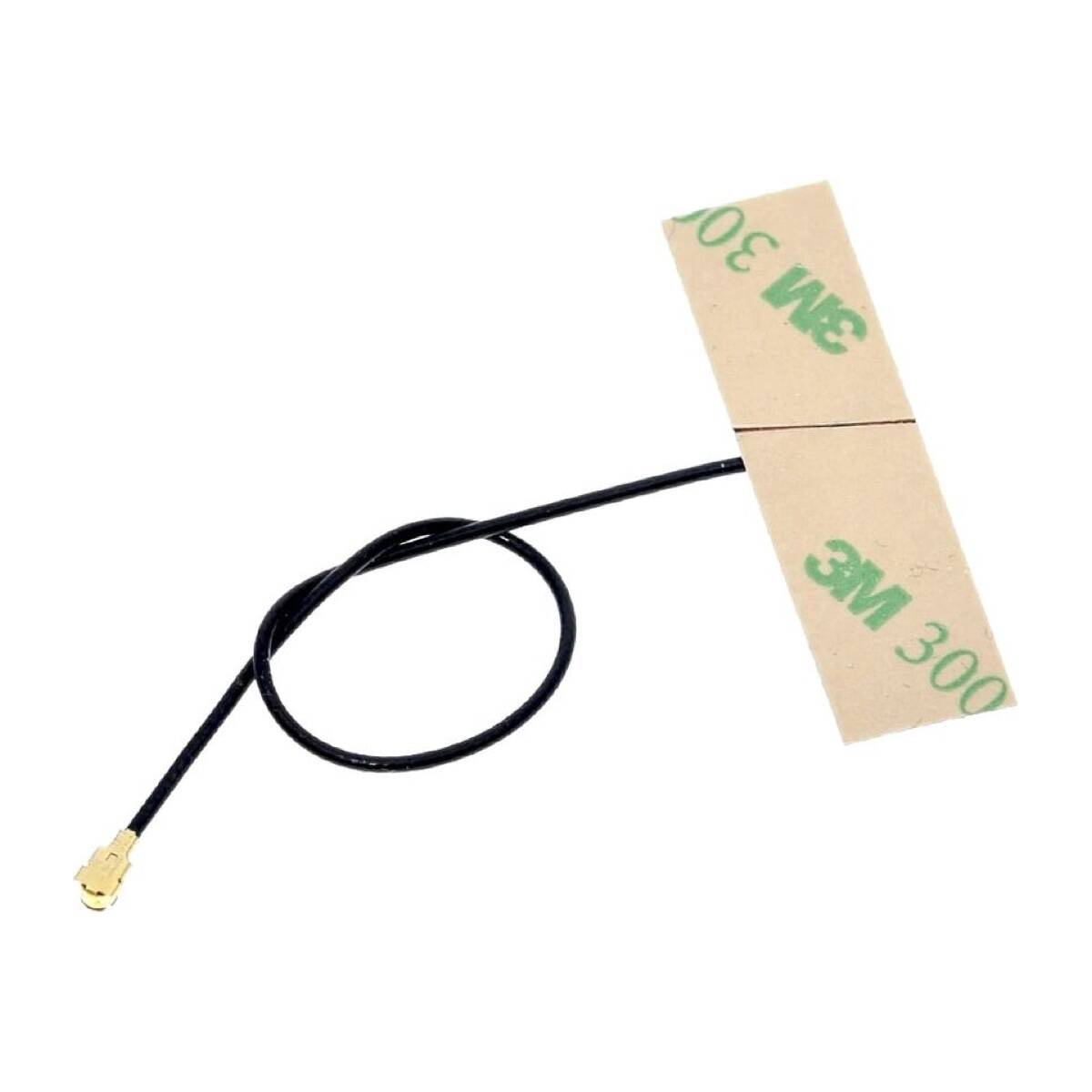

PCB anten, metal çubuk antenlerden farklı olarak ince ve düz bir plaket üzerine basılmıştır. Bu, cihaz içine gömülmesini kolaylaştırır: kutunun iç yüzeyine yapıştırılabilir, dar boşluklara sığar ve dışarıdan hiç görünmez.
4.5 dBi kazanç, çipin üzerindeki dahili antenlere göre belirgin bir kazançtır. Menzil sorunu yaşayan ESP32/ESP8266 tabanlı projelerde harici antene geçmek, çoğu zaman yazılım optimizasyonundan daha çok fark yaratır.
Empedans 50 ohm, polarizasyon doğrusaldır. Çalışma sıcaklığı -40°C ile +65°C arasındadır.
Öne Çıkan Avantajlar
4.5 dBi Kazanç
Dahili çip antenlerine göre belirgin menzil artışı sağlar.
İnce PCB Gövde
42 x 11.9 mm düz plaket; kutu içine gömülür, dışarıdan görünmez.
IPEX / U.FL Konnektör
ESP32, ESP8266 ve benzeri modüllerin standart anten soketine geçer.
50 Ohm Empedans
Yaygın RF tasarımlarıyla uyumlu; uyumsuzluk kaybı yaşanmaz.
Geniş Sıcaklık Aralığı
-40°C ile +65°C arasında çalışır; dış ortam kullanımına uygun.
Esnek Yerleşim
Kablosu sayesinde anten, kartın konumundan bağımsız yerleştirilebilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | PCB WiFi anten |
| Frekans Aralığı | 2400 - 2500 MHz |
| Kazanç | 4.5 dBi |
| Bağlantı | IPEX / U.FL konnektör |
| Empedans | 50 Ohm |
| Polarizasyon | Doğrusal |
| Gövde Ölçüsü | 42 x 11.9 mm |
| Çalışma Sıcaklığı | -40°C ~ +65°C |
| Depolama Sıcaklığı | -40°C ~ +80°C |
| Paket İçeriği | 1 adet anten |
Kullanım Alanları
- ESP32 ve ESP8266 projeleri
- Kutu içine gömülü WiFi cihazları
- IoT ve akıllı ev cihazları
- Menzil sorunu yaşayan kablosuz düzenekler
- Kablosuz sensör ağları
- Kamera ve izleme modülleri
- Gömülü ürün tasarımları
- Drone ve RC uygulamaları
- Prototip ve AR-GE çalışmaları
- Maker projeleri
Anten 2.4 GHz bandı içindir; 5 GHz ağlarda çalışmaz. Bağlantı IPEX / U.FL konnektörledir — kartınızda bu soketin bulunduğunu doğrulayın, SMA soketli kartlara doğrudan takılmaz. IPEX konnektörler küçük ve hassastır; takarken düz bastırılmalı, çıkarırken kablodan çekilmemelidir, aksi hâlde soket kartından kopar. Anteni metal yüzeye yapıştırmak menzili ciddi biçimde düşürür; plastik yüzey tercih edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi frekansta çalışır?
2400 - 2500 MHz, yani 2.4 GHz bandında. 5 GHz desteklemez.
Bağlantı tipi ne?
IPEX / U.FL konnektör. SMA soketli kartlara doğrudan takılmaz.
Kazancı ne kadar?
4.5 dBi.
Metal yüzeye yapıştırabilir miyim?
Yapıştırılmamalıdır; metal yüzey menzili ciddi biçimde düşürür.
Ölçüsü ne?
42 x 11.9 mm ince PCB gövde.
