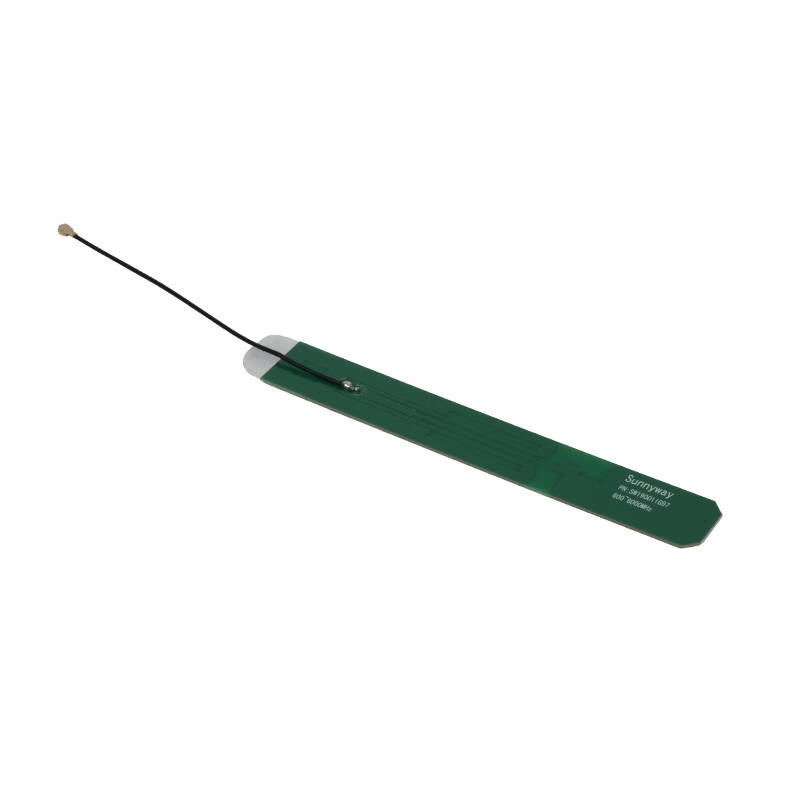

Çok Bantlı FPC Anten - 5G/4G/3G/2G/LPWA, İpex MHF1 Konnektörlü
Çok Bantlı FPC Anten Hakkında Detaylı İnceleme
5G, 4G/LTE, 3G, 2G ve LPWA bantlarını kapsayan esnek PCB (FPC) antendir. İpex MHF1 konnektörle bağlanır.
Hücresel bağlantı kuran bir cihaz tasarlarken en can sıkıcı sorun bant çeşitliliğidir: operatör ve ülkeye göre farklı frekanslar kullanılır, üstelik cihaz bir bantta çekmezse diğerine düşer. Çok bantlı anten bu sorunu ortadan kaldırır — tek anten hepsini karşılar.
LPWA (NB-IoT, LTE-M gibi düşük güçlü geniş alan teknolojileri) desteği, pille yıllarca çalışan saha cihazları için önemlidir: sayaç okuma, tarım sensörleri, varlık takibi.
FPC yapı sayesinde anten ince ve bükülebilirdir; kutunun iç yüzeyine yapıştırılır, dışarıdan görünmez ve yer kaplamaz.
MHF1 konnektör, U.FL ile aynı ölçüdedir ve hücresel modemlerin (Quectel, SIMCom gibi) üzerindeki standart anten soketidir.
Öne Çıkan Avantajlar
5G'den 2G'ye Tek Anten
Operatör ve ülke farkı gözetmeksizin bütün bantlar.
LPWA Desteği
NB-IoT ve LTE-M saha cihazları için uygun.
Esnek FPC Yapı
Kutunun içine yapışır; dışarıdan görünmez.
İpex MHF1 Konnektör
Quectel, SIMCom gibi modem modüllerine doğrudan takılır.
Yer Kaplamaz
Çubuk antenin aksine gövde tasarımını kısıtlamaz.
Tek Parça Çözüm
Bant başına ayrı anten ve kablo derdi yok.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Çok bantlı FPC anten |
| Bantlar | 5G · 4G/LTE · 3G · 2G · LPWA |
| Konnektör | İpex MHF1 |
| Montaj | Yapışkanlı — iç yüzeye |
| Üretici | Sunnyway RF |
| Üretici Kodu | SWP001-SW19001IG97 |
| Paket İçeriği | 1 adet anten |
Kullanım Alanları
- 4G/5G modem anteni
- NB-IoT ve LTE-M saha cihazları
- Uzaktan sayaç okuma
- Araç takip sistemleri
- Tarım ve çevre sensörleri
- Varlık ve kargo takibi
- GSM alarm sistemleri
- Taşınabilir router ve hotspot
- Prototip ve AR-GE
- Maker projeleri
Antenin performansı montaj yerine bağlıdır. Metal gövde içine kapatılan bir anten neredeyse hiç yayın yapmaz; anteni kutunun plastik yüzeyine ya da dışına yerleştirin. Anten gövdesinin altına ve çevresine bakır alan (ground plane) gelmemelidir — kart tasarımında bu bölge boş bırakılır. U.FL/İpex konnektör küçük ve hassastır; takarken düz bastırılmalı, çıkarırken kablodan çekilmemelidir. Kabloyu keskin katlamayın, iç iletken zamanla kopar. Verici tarafta ülkenizin frekans ve güç sınırlarına uyulması gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi bantları kapsar?
5G, 4G/LTE, 3G, 2G ve LPWA (NB-IoT, LTE-M).
Konnektörü ne?
İpex MHF1 — U.FL ile aynı ölçüde, hücresel modemlerin standart soketi.
Nasıl monte edilir?
Yapışkanlı arka yüzü kutunun iç plastik yüzeyine yapıştırılır.
SIM kart ya da modem dahil mi?
Hayır, yalnızca anten gelir.
