Geniş Bant PCB Anten - 6dBi, 800-2170 MHz, İpex (U.FL)
Geniş Bant PCB Anten Hakkında Detaylı İnceleme

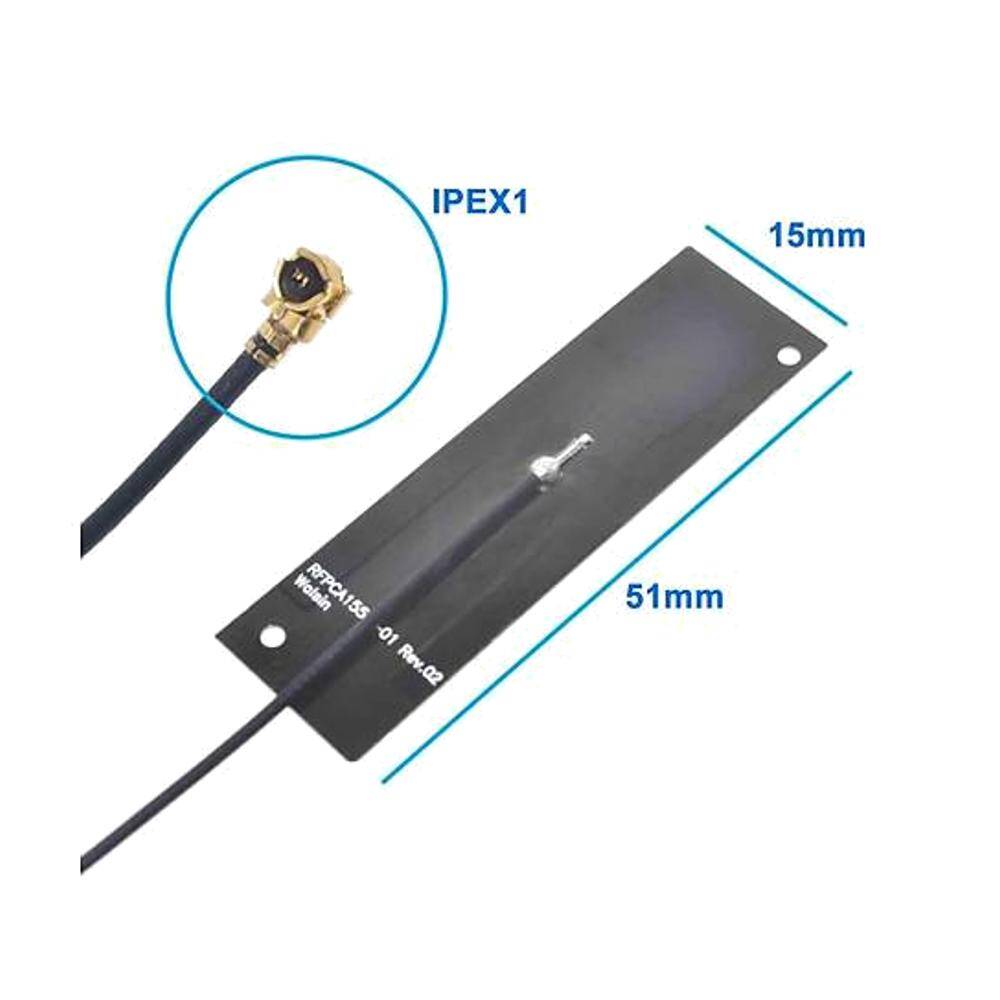

800-2170 MHz geniş bandında çalışan, 6 dBi kazançlı dahili PCB antendir. Gövde ölçüsü 51 × 15 mm, bağlantı İpex (U.FL / MHF1) konnektörlü kablodur.
Bu bant aralığı tek antende GSM 900, GSM 1800, 3G (2100 MHz) ve 2.4 GHz WiFi/Bluetooth'u birlikte kapsar. Farklı modüller için ayrı anten taşımak yerine tek parçayla çalışılabilir.
PCB anten, kasanın içine monte edilmek üzere tasarlanmıştır — dışarı çıkan çubuk anten istemeyen ürünlerde kullanılır. İnce ve düz olduğu için dar kasalara yapışır; iki ucundaki montaj deliği vidayla da sabitlenebilir.
Performans için anten metal yüzeyden uzak tutulmalı ve mümkünse kasanın kenarına, dış dünyaya bakacak şekilde yerleştirilmelidir.
Öne Çıkan Avantajlar
6 dBi Kazanç
Dahili antenler arasında yüksek kazanç; menzili artırır.
800-2170 MHz
GSM, 3G ve 2.4 GHz tek antende.
İpex (U.FL) Konnektör
ESP32, SIM800/900, LoRa ve WiFi modüllerine doğrudan takılır.
İnce ve Düz Gövde
51 × 15 mm; dar kasalarda yer kaplamaz.
Vidalı veya Yapışkanlı
İki montaj deliği var, yapıştırarak da sabitlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Dahili PCB anten |
| Frekans Aralığı | 800 - 2170 MHz |
| Kazanç | 6 dBi |
| Gövde Ölçüsü | 51 × 15 mm |
| Konnektör | İpex / U.FL (MHF1) |
| Empedans | 50 Ohm |
| Montaj | Kasa içi — vidalı veya yapışkanlı |
| Paket İçeriği | 1 adet anten |
Kullanım Alanları
- GSM / GPRS modül antenleri
- 3G modem uygulamaları
- ESP32 ve WiFi modülleri
- SIM800L / SIM900 projeleri
- IoT cihaz kasa içi anten
- Takip cihazları
- Dar kasalı gömülü ürünler
- Prototip RF projeleri
İpex (U.FL) konnektörler sınırlı sayıda takma-çıkarmaya dayanır; sık sökülecek bağlantılarda pigtail kablo kullanın. Anteni metal yüzeye yapıştırmayın, performans ciddi düşer.
Teknik Sıkça Sorulan Sorular (SSS)
ESP32'ye takılır mı?
İpex/U.FL anten soketi olan ESP32 sürümlerine (ESP32-WROOM-32U gibi) doğrudan takılır.
SMA'ya çevrilir mi?
Evet, İpex-SMA pigtail kablo ile.
Hangi bantları kapsıyor?
800-2170 MHz: GSM 900, GSM 1800, 3G 2100 ve 2.4 GHz bandının alt kısmı.
Metal kasa içinde çalışır mı?
Hayır. Metal kasa RF sinyalini keser; plastik kasa veya kasa dışı montaj gerekir.
Kaç adet gelir?
1 adet.
