Çok Bantlı FPC Anten - 4G/3G/2G/LPWA, 52x14mm, İpex MHF1 Konnektörlü
Çok Bantlı FPC Anten - 4G/3G/2G/LPWA, 52x14mm, İpex MHF1 Konnektörlü Hakkında Detaylı İnceleme

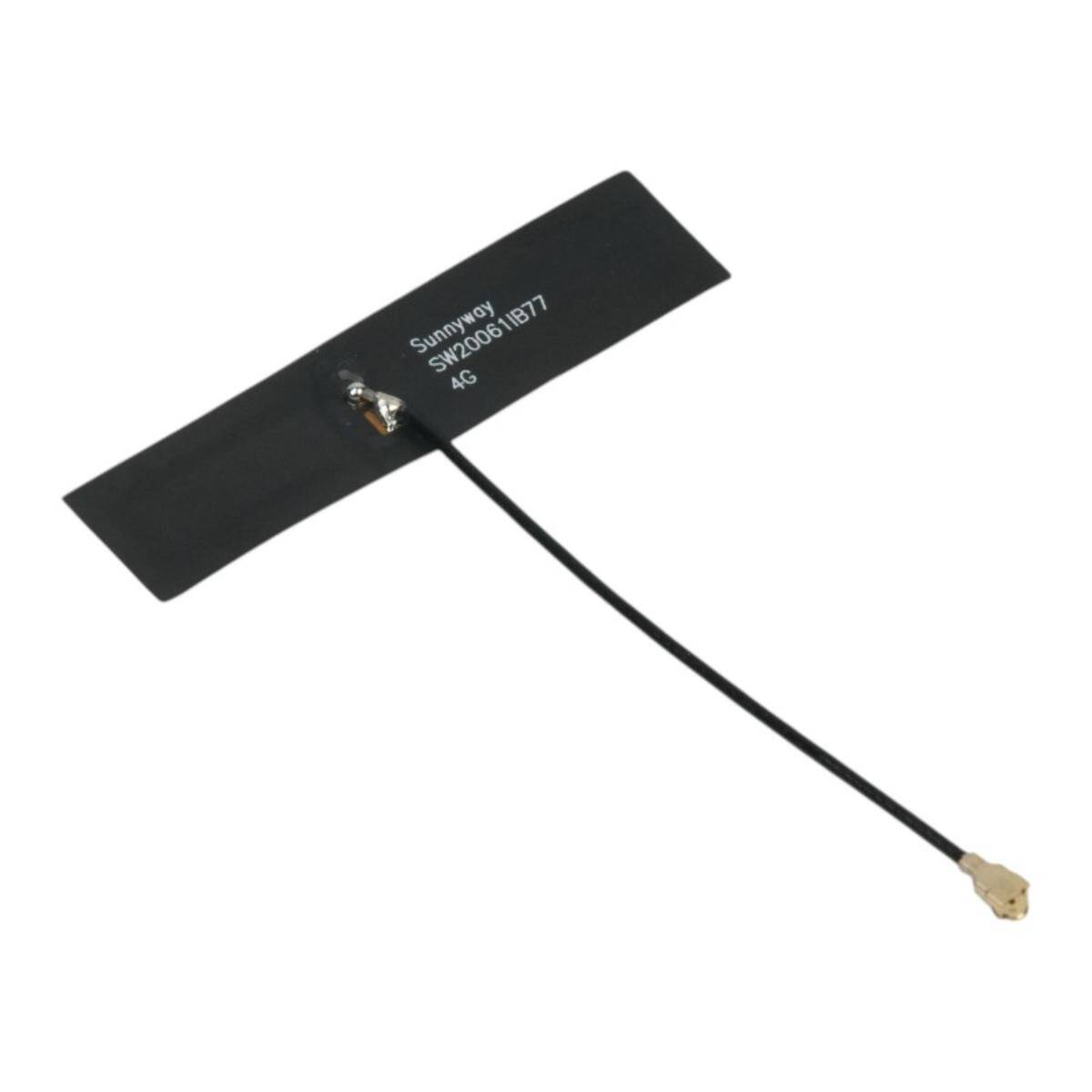

Bu anten, Sunnyway RF SWF009 (SW20061IB77) model, esnek baskılı devre (FPC) yapıda çok bantlı bir hücresel antendir. 698–960 MHz ve 1710–2690 MHz bantlarını kapsar; 2G, 3G, 4G LTE, NB-IoT ve Cat-M1 modüllerinde tek antenle kullanılabilir.

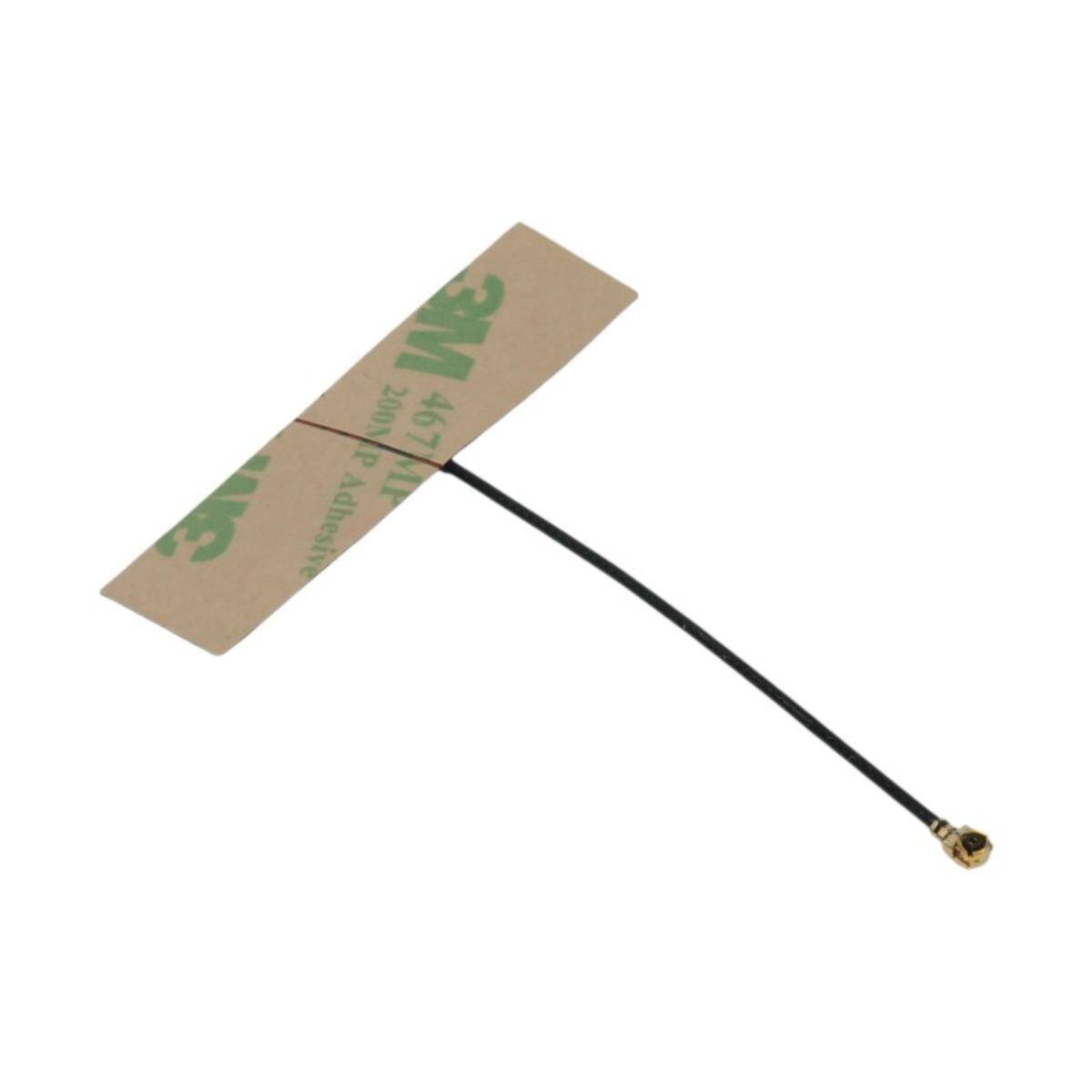

Anten gövdesi 52 × 14 × 0,12 mm ölçüsünde ve ultra incedir. Arkasındaki 3M yapışkan sayesinde plastik kutunun iç yüzeyine yapıştırılarak gizli montaj yapılır. Yaklaşık 70 mm uzunluğundaki ince koaksiyel kablonun ucunda İpex MHF1 (U.FL uyumlu) dişi konnektör bulunur.
Mağazamızdaki 5G destekli çok bantlı FPC antenden farklı olarak bu model, daha küçük gövdesiyle 4G ve altı bantlara odaklanır. Metal yüzeylere yapıştırılmamalı, metal parçalardan en az 10 mm, ideal olarak 20 mm uzakta konumlandırılmalıdır.
Öne Çıkan Avantajlar
Geniş bant aralığı
698–960 MHz ve 1710–2690 MHz bantlarını tek antenle kapsar.
Ultra ince FPC
0,12 mm kalınlıkla kutu içine gizli montaj.
Yapışkanlı montaj
3M yapışkanla plastik yüzeye hızla sabitlenir.
İpex MHF1 konnektör
U.FL uyumlu modül soketlerine doğrudan takılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | Sunnyway SWF009 (SW20061IB77) |
| Frekans | 698–960 MHz / 1710–2690 MHz |
| Kazanç (tepe) | -1,5 ~ 1,0 dBi / 0 ~ 5,0 dBi |
| Verimlilik | %20–42 / %31–85 |
| Empedans | 50 Ω |
| Polarizasyon | Doğrusal, her yöne (omni) |
| Anten boyutu | 52 × 14 × 0,12 mm |
| Kablo uzunluğu | 70 mm |
| Konnektör | İpex MHF1 dişi (U.FL uyumlu) |
| Çalışma sıcaklığı | -40 °C ~ +85 °C |
Kullanım Alanları
- SIM800 / SIM900 GSM modülleri
- SIM7600 4G modülleri
- NB-IoT ve Cat-M1 cihazları
- GPS takip cihazları
- Uzaktan izleme sistemleri
- Akıllı sayaçlar
- IoT ağ geçitleri
- Taşınabilir cihazlar
- Alarm ve güvenlik panelleri
- 4G router projeleri
Anteni metal yüzeye veya metal kutunun içine yapıştırmayın; performans ciddi biçimde düşer. Konnektörü takıp çıkarırken kablodan değil, konnektör gövdesinden tutun.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi modüllerle uyumlu?
İpex / U.FL anten soketi olan 2G, 3G, 4G LTE, NB-IoT ve Cat-M1 modüllerle uyumludur.
5G destekler mi?
Hayır, bu model 698–960 MHz ve 1710–2690 MHz bantları içindir. 5G için mağazamızdaki 5G destekli FPC anteni seçin.
Kablo uzunluğu ne kadar?
Konnektörlü kablo yaklaşık 70 mm uzunluğundadır.
Metal kutuda kullanılır mı?
Önerilmez. Anten metal parçalardan en az 10 mm uzakta, plastik yüzeye monte edilmelidir.
WiFi için kullanılabilir mi?
2,4 GHz bandı kapsama aralığındadır, ancak anten hücresel bantlar için optimize edilmiştir; WiFi için ayrı WiFi anteni önerilir.
