Yük Hücresi Pleksi Montaj Seti - Load Cell Tartı Platformu
Yük Hücresi Pleksi Montaj Seti Hakkında Detaylı İnceleme

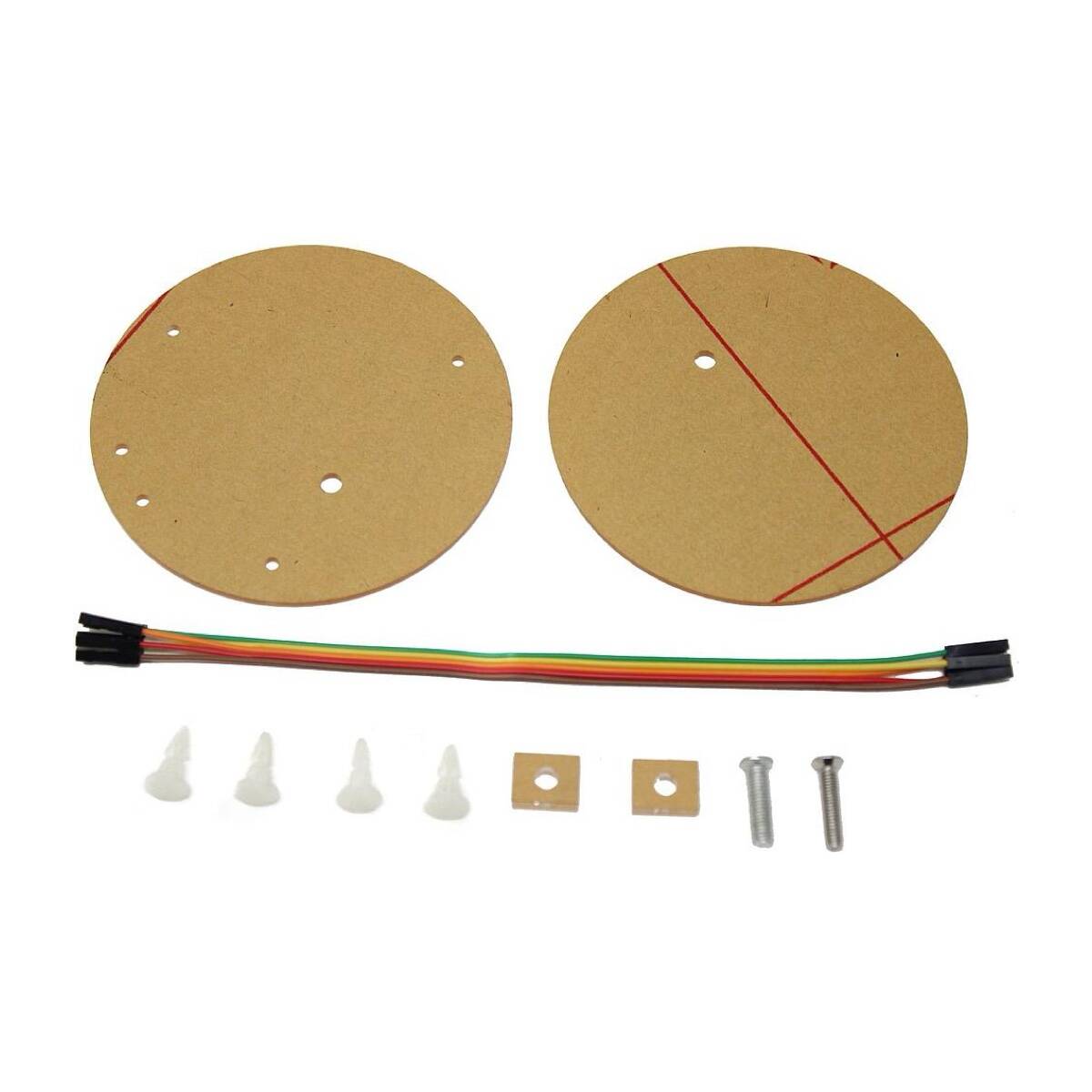

Yük hücrelerini (load cell) doğru biçimde monte etmek için hazırlanmış pleksi plaka setidir. Alt taban, üst platform ve montaj vidalarından oluşur.
Yük hücresi çoğu kişinin sandığı gibi "üstüne konan ağırlığı ölçen" bir parça değildir; bir bükülme sensörüdür. İçindeki alüminyum kiriş yük altında mikron mertebesinde eğilir, üzerindeki gerinim ölçerler bu eğilmeyi dirence çevirir. Doğru çalışması tek şarta bağlıdır: kirişin bir ucu sabitlenecek, diğer ucu serbest kalacak ve yük o serbest uçtan uygulanacak.
Uygulamada en sık yapılan hata budur. Hücrenin iki ucu birden masaya sabitlenirse kiriş bükülemez ve sensör hiç ya da yanlış okur. Bu set, alt plakayı bir uca, üst plakayı diğer uca vidalayarak gereken boşluğu ve serbestliği hazır verir — arada kalan aralık kirişin çalışma payıdır.
Sonuç, üzerine ağırlık konabilecek düzgün bir tartı platformudur. Ölçüm tekrarlanabilir ve kararlı çıkar; kalibrasyon bir kez yapılır ve kayma göstermez.
Yük hücresi genelde HX711 yükseltici kartıyla Arduino ya da ESP'ye bağlanır; bu set mekanik tarafı tamamlar.
Öne Çıkan Avantajlar
Doğru Montaj Geometrisi
Bir uç sabit, diğer uç serbest — hücrenin çalışması için şart olan yapı.
Hazır Boşluk
Kirişin bükülme payı plaka aralığında hazır bırakılmıştır.
Kararlı Ölçüm
Tekrarlanabilir sonuç; kalibrasyon kaymaz.
Pleksi Gövde
Hafif, düzgün yüzeyli ve paslanmaz.
Vidalar Dahil
Montaj için ek parça aramaya gerek yok.
HX711 ile Uyumlu
Mekanik tarafı tamamlar; elektronik HX711 ile kurulur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Yük hücresi montaj seti |
| Malzeme | Pleksi (akrilik) |
| Parçalar | Alt taban · üst platform · montaj vidaları |
| Kullanım | Load cell tartı platformu |
| Yük Hücresi | Dahil değildir |
| HX711 Kartı | Dahil değildir |
| Paket İçeriği | 1 adet montaj seti |
Kullanım Alanları
- Dijital tartı yapımı
- Yük hücresi montajı
- HX711 ile ağırlık ölçümü
- Mutfak tartısı projesi
- Kuvvet ölçüm deneyleri
- Arduino tartı projeleri
- Otomatik dolum sistemleri
- Eğitim ve laboratuvar
- Prototip ölçüm düzeneği
- Maker projeleri
Yük hücresi ve HX711 kartı dahil değildir, set yalnızca mekanik montaj parçalarından oluşur. Montajda hücrenin ok yönüne dikkat edin: gövdenin üzerindeki ok yükün uygulanması gereken yönü gösterir, ters monte edilirse ölçüm negatif ya da hatalı çıkar. Vidaları aşırı sıkmayın — pleksi çatlar ve hücre gövdesindeki diş sıyrılır. Plakalar arasındaki boşluğu kapatmayın; kiriş orada büküleceği için araya bir şey sıkışırsa sensör okumaz. Set, hücrenin kapasitesini değiştirmez; kaç kg ölçeceğinizi seçtiğiniz yük hücresi belirler.
Teknik Sıkça Sorulan Sorular (SSS)
Yük hücresi dahil mi?
Hayır. Set yalnızca pleksi plakalar ve vidalardan oluşur.
Neden montaj seti gerekiyor?
Yük hücresi bir bükülme sensörüdür; bir ucu sabit, diğeri serbest olmalı. Set bu geometriyi verir.
HX711 gerekir mi?
Evet, hücreyi Arduino'ya bağlamak için HX711 yükseltici kartı kullanılır.
Kaç kg tartar?
Bu seti değil, seçtiğiniz yük hücresinin kapasitesi belirler.
