10kg Yük Hücresi + HX711 Ağırlık Takımı - Load Cell Tartı Seti
10kg Yük Hücresi + HX711 Ağırlık Takımı Hakkında Detaylı İnceleme
10 kg kapasiteli yük hücresi ile HX711 yükseltici kartından oluşan ağırlık ölçüm takımıdır. İkisi birlikte Arduino, ESP32 ya da Raspberry Pi ile dijital tartı kurmanızı sağlar.
Yük hücresi tek başına iş görmez. İçindeki gerinim ölçerler yük altında milivoltun binde biri mertebesinde sinyal üretir — mikrodenetleyicinin analog girişi bu kadar küçük bir değişimi göremez. HX711 tam da bunun için vardır: sinyali yükseltir ve 24 bit çözünürlükle sayıya çevirir. Bu çözünürlük, 10 kg'lık bir hücrede gram altı hassasiyete karşılık gelir.
Bağlantı yalnızca iki veri hattı ister (DT ve SCK); analog giriş harcamaz. Kütüphane tarafında HX711 hazırdır, birkaç satırla okuma alınır.
Kalibrasyon bir kez yapılır: bilinen bir ağırlık (örneğin 1 kg) konur, okunan ham değer o ağırlığa bölünür ve çıkan katsayı koda yazılır. Sonrasında ölçüm doğrudan gram olarak gelir.
10 kg, mutfak tartısı, dolum sistemi, kovan takibi ve malzeme sayımı gibi işlerin çoğunu kapsayan kapasitedir.
Öne Çıkan Avantajlar
10kg Kapasite
Mutfak tartısından dolum sistemine kadar geniş kullanım.
24 Bit HX711
Gram altı çözünürlük; küçük değişimleri bile okur.
2 Kablo Veri
DT ve SCK — analog giriş harcamaz.
Hazır Kütüphane
Arduino HX711 kütüphanesiyle birkaç satırda okuma.
Tek Kalibrasyon
Bilinen ağırlıkla bir kez ayarlanır, sonra gram verir.
Geniş Uyumluluk
Arduino, ESP32, ESP8266 ve Raspberry Pi ile çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Yük hücresi + yükseltici takımı |
| Kapasite | 10 kg |

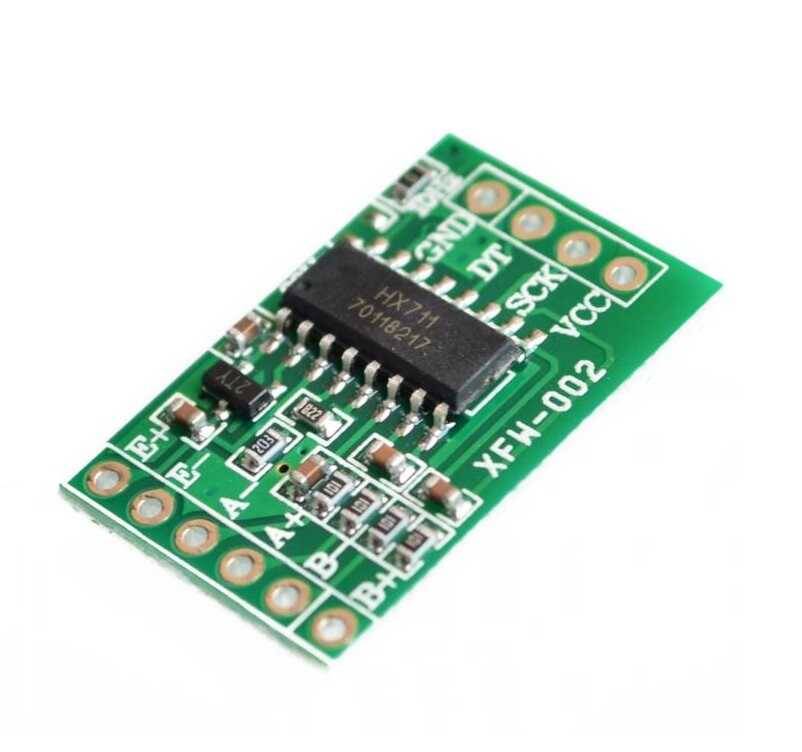

| Yükseltici | HX711 — 24 bit ADC |
| Arayüz | 2 telli seri (DT / SCK) |
| Besleme | 2,7 - 5,5 V |
| Uyumluluk | Arduino · ESP32 · ESP8266 · Raspberry Pi |
| Montaj Aparatı | Dahil değildir |

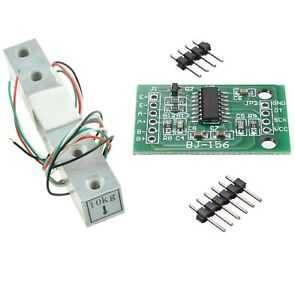

| Paket İçeriği | 1 adet 10 kg yük hücresi · 1 adet HX711 kartı · pin header |
Kullanım Alanları
- Dijital tartı yapımı
- Mutfak ve mutfak tipi tartı
- Otomatik dolum sistemleri
- Arı kovanı ağırlık takibi
- Malzeme sayım sistemleri
- Kuvvet ölçüm deneyleri
- Depo ve stok otomasyonu
- Arduino projeleri
- Eğitim ve laboratuvar
- Maker projeleri
Yük hücresi bir bükülme sensörüdür: bir ucu sabitlenmeli, diğer ucu serbest kalmalıdır. İki ucu birden sabitlerseniz kiriş bükülemez ve ölçüm alınmaz — düzgün bir montaj aparatı kullanın (sette yoktur). Gövdedeki ok yönü yükün uygulanacağı yönü gösterir, ters montajda değer negatif çıkar. Kapasitenin üzerinde yük uygulamayın; 10 kg'lık hücreye ani darbe ya da aşırı yük kalıcı deformasyon bırakır ve kalibrasyon bozulur. HX711'i 5 V ile besleyin ve hücre kablolarını uzatmayın — uzun kablo gürültü toplar, okuma titrer.
Teknik Sıkça Sorulan Sorular (SSS)
HX711 neden gerekiyor?
Yük hücresinin sinyali çok küçüktür; HX711 onu yükseltip 24 bit sayıya çevirir.
Kaç kg ölçer?
10 kg'a kadar. Üzerine çıkmak hücreye kalıcı zarar verir.
Montaj aparatı dahil mi?
Hayır. Doğru ölçüm için bir uç sabit, diğeri serbest olacak şekilde monte edilmelidir.
Arduino'ya nasıl bağlanır?
DT ve SCK olmak üzere iki dijital pinle. Analog giriş gerekmez.
