HX711 Ağırlık Sensörü Kuvvetlendirici Kartı - 24 Bit ADC
HX711 Ağırlık Sensörü Kuvvetlendirici Kartı - 24 Bit ADC Hakkında Detaylı İnceleme

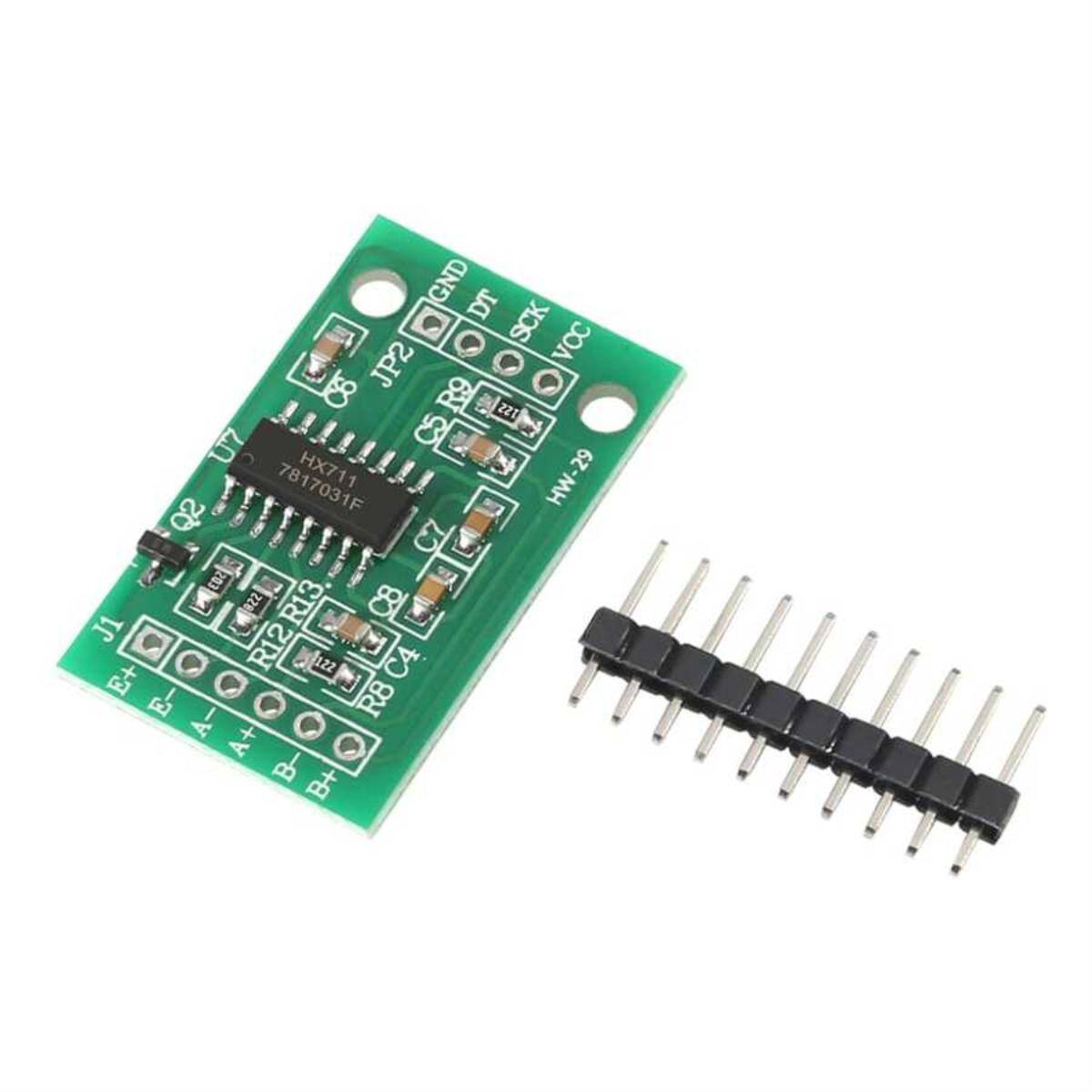

HX711, yük hücrelerinden (load cell) gelen çok küçük gerilim değişimini yükseltip 24 bit çözünürlükle dijitale çeviren bir entegredir. Bu kart, entegreyi gerekli çevre elemanlarıyla birlikte hazır olarak sunar.

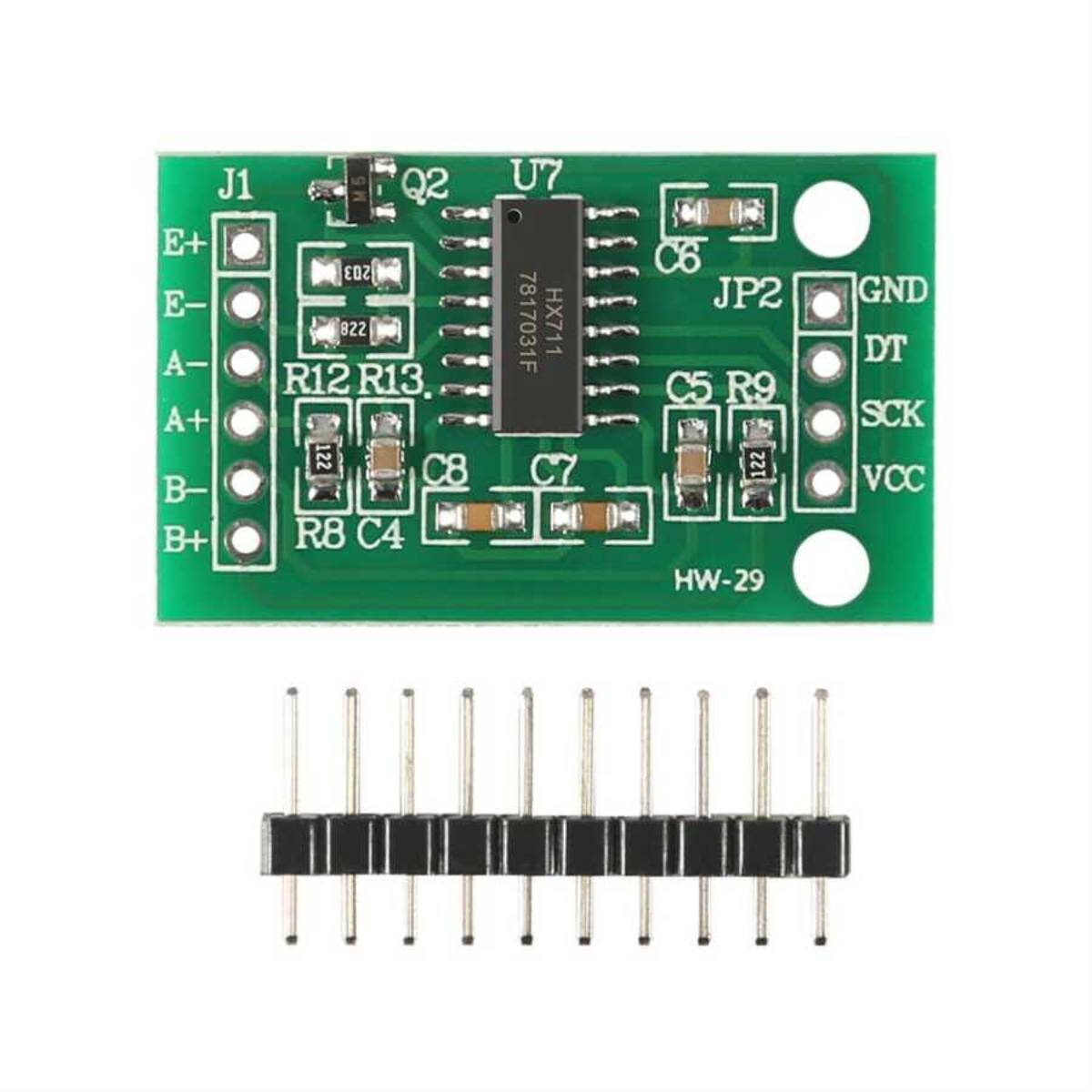

Yük hücresinin dört kablosu kartın E+, E−, A− ve A+ uçlarına, kart da mikrodenetleyiciye DT ve SCK pinleri üzerinden bağlanır. Programlanabilir kazanç sayesinde farklı yük hücrelerine uyum sağlar.
Bu ürün yalnızca kuvvetlendirici karttır; yük hücresi pakete dahil değildir. Mağazamızda yük hücresi ile birlikte gelen hazır setler de bulunur.
Öne Çıkan Avantajlar
24 bit çözünürlük
Küçük ağırlık değişimlerini bile hassas ölçer.
İki telli arayüz
Yalnızca DT ve SCK pinleriyle bağlanır.
Programlanabilir kazanç
Farklı yük hücrelerine göre ayarlanabilir.
Düşük tüketim
Kapanma modunda çok düşük akım çeker.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | HX711 |
| Çözünürlük | 24 bit |
| Çalışma gerilimi | 4,8 – 5,5 V |
| Çalışma akımı | 1,6 mA (kapanma modunda 1 µA) |
| Arayüz | DT / SCK (iki telli seri) |
| Kart boyutu | 29 × 17 mm |
| Paket içeriği | HX711 kartı ve pin başlığı (yük hücresi dahil değil) |
Kullanım Alanları
- Dijital terazi
- Mutfak tartısı
- Arı kovanı tartısı
- Kuvvet ölçümü
- Dolum makinesi
- Stok takip rafı
- Yem ölçümü
- Bagaj tartısı
- Eğitim deneyleri
- Prototip çalışmaları
Doğru ölçüm için kurulumdan sonra bilinen bir ağırlıkla kalibrasyon yapın. Yük hücresi kablolarını kısa tutmak ölçüm gürültüsünü azaltır.
Teknik Sıkça Sorulan Sorular (SSS)
Yük hücresi dahil mi?
Hayır, bu ürün yalnızca HX711 kuvvetlendirici karttır.
Hangi pinlere bağlanır?
Kart DT ve SCK pinleri üzerinden herhangi iki dijital pine bağlanabilir.
Kalibrasyon gerekir mi?
Evet, bilinen bir ağırlıkla kalibrasyon faktörü bulunmalıdır.
ESP32 ile çalışır mı?
Evet, HX711 kütüphaneleri ESP32 ve ESP8266 ile de kullanılabilir.
Kaç yük hücresi bağlanır?
Tek kart bir köprü girişini okur; dört hücreli terazilerde hücreler birbirine bağlanarak tek köprü yapılır.
