USB Lojik Analizör - 8 Kanal 24MHz, Saleae Uyumlu
USB Lojik Analizör Hakkında Detaylı İnceleme
Bilgisayara USB ile bağlanan, 8 kanallı ve 24 MHz örnekleme hızına sahip lojik analizördür. Dijital sinyalleri yakalayıp ekranda zaman ekseninde gösterir.
Gömülü sistemde işlerin neden yürümediğini anlamak çoğu zaman tahmine dönüşür: sensör cevap vermiyor, ekran boş kalıyor, veri bozuk geliyor. Kodda hata mı var, kabloda mı, adres mi yanlış — bilinmez. Lojik analizör bu tahmini bitirir: hatta gerçekte ne olduğunu gösterir.
Asıl gücü protokol çözmesidir. Ham kare dalgaları saymak zorunda kalmazsınız; yazılım I2C, SPI, UART, 1-Wire ve onlarca protokolü tanır ve size doğrudan baytları, adresleri ve ACK/NACK durumunu yazar. "Cihaz 0x48 adresine cevap vermiyor" gibi bir sonuca saniyeler içinde varırsınız.
Bu kart Saleae Logic donanımıyla uyumludur ve açık kaynaklı sigrok / PulseView yazılımıyla da çalışır. PulseView ücretsizdir; Windows, Linux ve macOS'ta kurulur.
24 MHz örnekleme, 8 MHz'e kadar sinyalleri güvenle yakalar — Arduino, ESP, STM32 ve Raspberry Pi çevre birimlerinin neredeyse tamamı bu aralıktadır.
Öne Çıkan Avantajlar
Protokol Çözer
I2C, SPI, UART ve daha fazlası; ham dalga yerine doğrudan bayt görürsünüz.
8 Kanal
SPI'ın dört hattını ve kalan sinyalleri aynı anda izler.
24MHz Örnekleme
8 MHz'e kadar sinyaller güvenle yakalanır.
Ücretsiz Yazılım
Açık kaynaklı PulseView ile çalışır; lisans gerekmez.
Saleae Uyumlu
Saleae Logic yazılımı da tanır.
USB Beslemeli
Ayrı adaptör gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | USB lojik analizör |
| Kanal | 8 |
| Örnekleme | 24 MHz'e kadar |
| Bağlantı | USB |
| Yazılım | sigrok / PulseView · Saleae Logic uyumlu |
| Protokoller | I2C, SPI, UART, 1-Wire ve diğerleri |
| Sinyal Tipi | Yalnızca dijital — analog ölçmez |

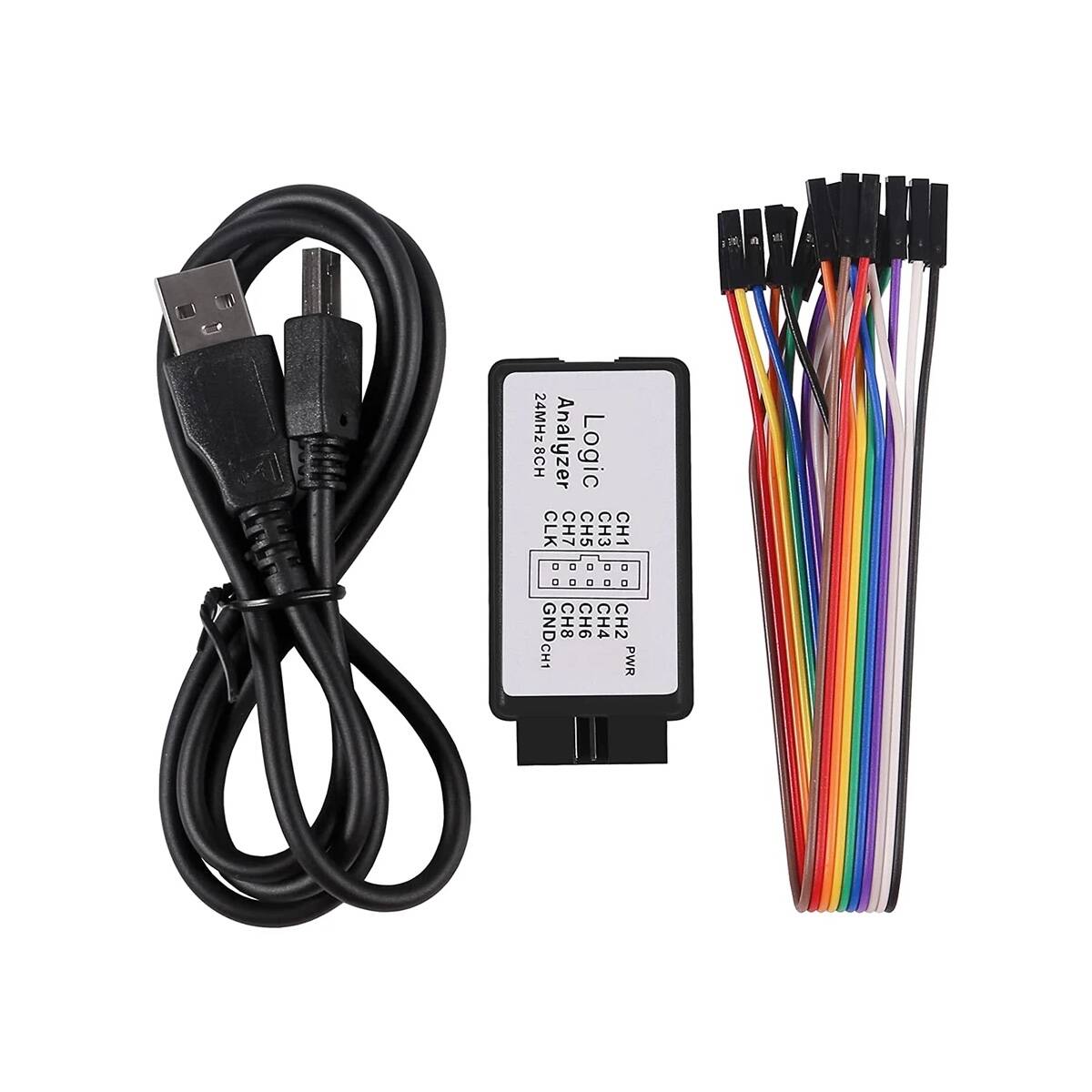

| Paket İçeriği | 1 adet analizör · bağlantı kabloları · problar |
Kullanım Alanları
- I2C haberleşme hata ayıklama
- SPI veri akışı inceleme
- UART / seri port analizi
- Sensör cevap vermeme sorunları
- Ekran ve modül entegrasyonu
- Zamanlama ve gecikme ölçümü
- PWM sinyal kontrolü
- Elektronik eğitim ve laboratuvar
- Kart bringup ve doğrulama
- Maker projeleri
Analizör yalnızca dijital sinyal okur — gerilim dalga şeklini görmek için osiloskop gerekir. Giriş gerilimi 5 V'u aşmamalıdır; 12 V ya da şebeke hattına doğrudan bağlanması cihazı bozar. Ölçüm yaparken GND ucunu mutlaka devrenin toprağına bağlayın; ortak toprak olmadan yakalanan veri anlamsız çıkar. Örnekleme hızı sinyal frekansının en az 4 katı seçilmelidir, aksi halde darbeler kaçar ve yanlış yorumlarsınız.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi yazılımla çalışır?
Ücretsiz PulseView (sigrok) ile. Saleae Logic yazılımı da tanır.
Analog sinyal ölçer mi?
Hayır, yalnızca dijital. Analog için osiloskop gerekir.
Kaç MHz'e kadar sinyal yakalar?
24 MHz örnekleme ile yaklaşık 8 MHz'e kadar güvenle.
5V'tan yüksek gerilime bağlanır mı?
Hayır, cihaz zarar görür. Gerekirse gerilim bölücü kullanın.
