NE555 Kare Dalga Sinyal Jeneratörü Modülü - 1Hz-200kHz
NE555 Kare Dalga Sinyal Jeneratörü Modülü - 1Hz-200kHz Hakkında Detaylı İnceleme

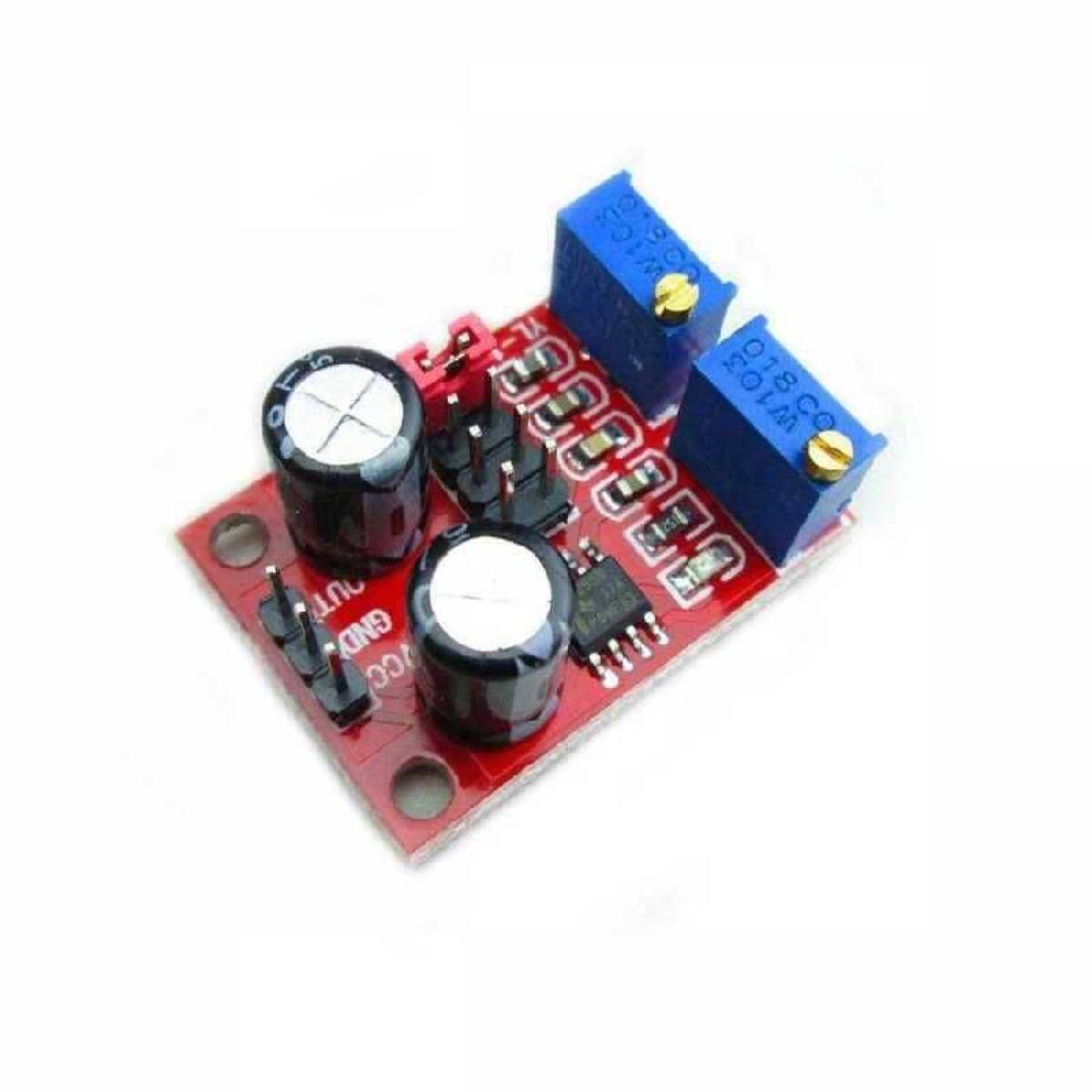

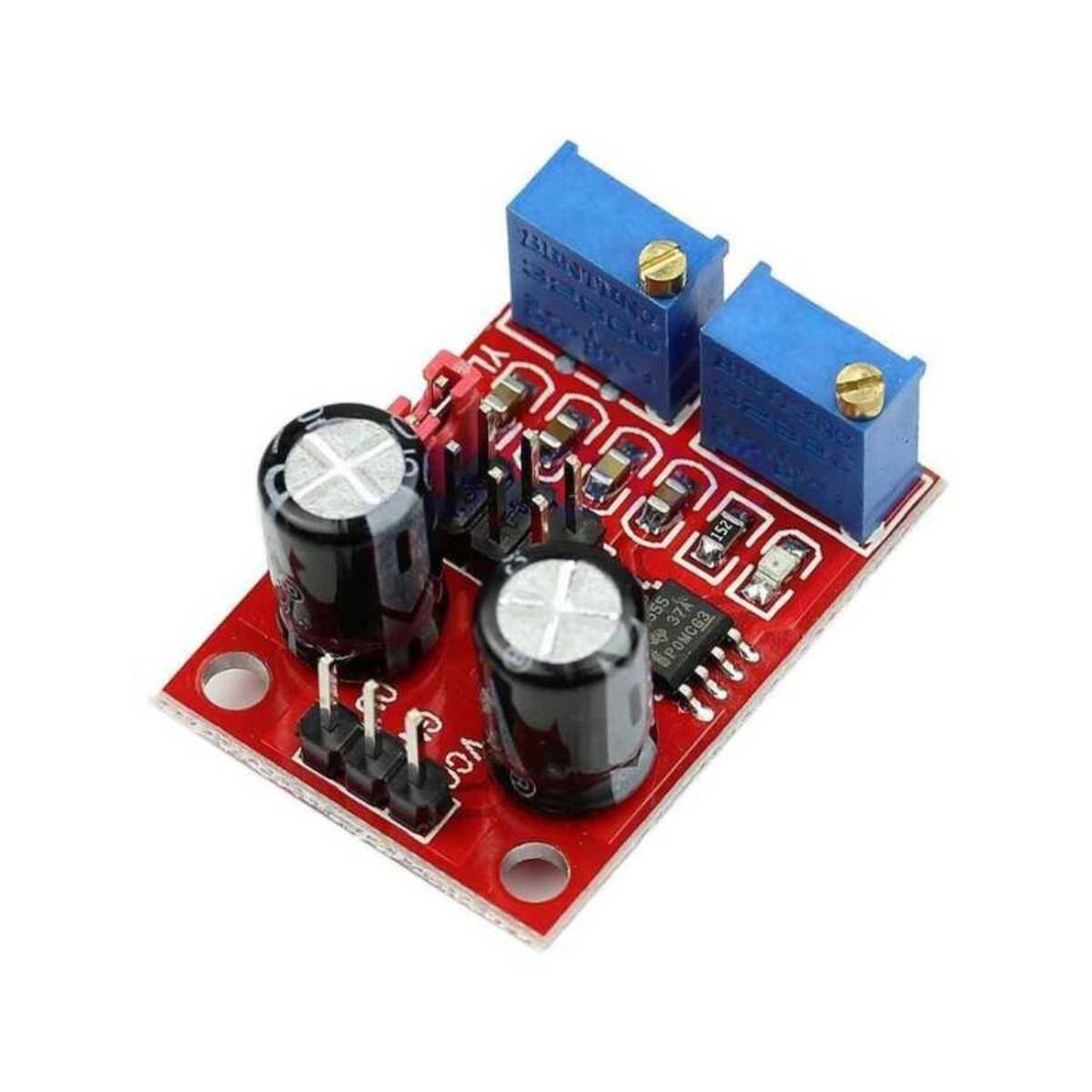

Bu modül, NE555 zamanlayıcı entegresiyle kare dalga sinyal üreten küçük bir sinyal jeneratörüdür. Frekans aralığı kart üzerindeki jumper ile dört kademeden seçilir, iki potansiyometreyle ince ayar yapılır.
Kademeler 1–50 Hz, 50 Hz–1 kHz, 1–10 kHz ve 10–200 kHz şeklindedir. Doluluk oranı da ayarlanabilir; ancak doluluk oranı değiştiğinde frekans da değişir, ikisi tamamen bağımsız değildir.
Kart 5–15 V ile çalışır; çıkış genliği besleme gerilimine bağlıdır. Çıkıştaki LED, düşük frekanslarda yanıp sönerek sinyalin varlığını gösterir.
Öne Çıkan Avantajlar
Dört frekans kademesi
1 Hz'den 200 kHz'e kadar geniş aralık.
Ayarlanabilir doluluk
Doluluk oranı potansiyometreyle ayarlanır.
Geniş besleme
5–15 V aralığında çalışır.
Sinyal LED'i
Çıkış durumunu görsel olarak gösterir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | NE555 |
| Besleme gerilimi | 5 – 15 V DC |
| Frekans kademeleri | 1–50 Hz / 50 Hz–1 kHz / 1–10 kHz / 10–200 kHz |
| Çıkış akımı | ≈15 mA (5 V), ≈35 mA (12 V) |
| Çıkış | Kare dalga, LED göstergeli |
| Kart boyutu | 31 × 22 mm |
Kullanım Alanları
- Step motor sürücü sinyali
- Devre test sinyali
- Saat sinyali üretimi
- LED yanıp söndürme
- Buzzer sürme
- Frekans sayacı testi
- Eğitim deneyleri
- Osiloskop alıştırmaları
- PWM denemeleri
- Prototip çalışmaları
Yüksek akım çeken yükleri doğrudan çıkışa bağlamayın; gerekiyorsa transistör veya MOSFET ile sürün. Frekans aralığını değiştirmeden önce beslemeyi kesin.
Teknik Sıkça Sorulan Sorular (SSS)
Frekans nasıl ayarlanır?

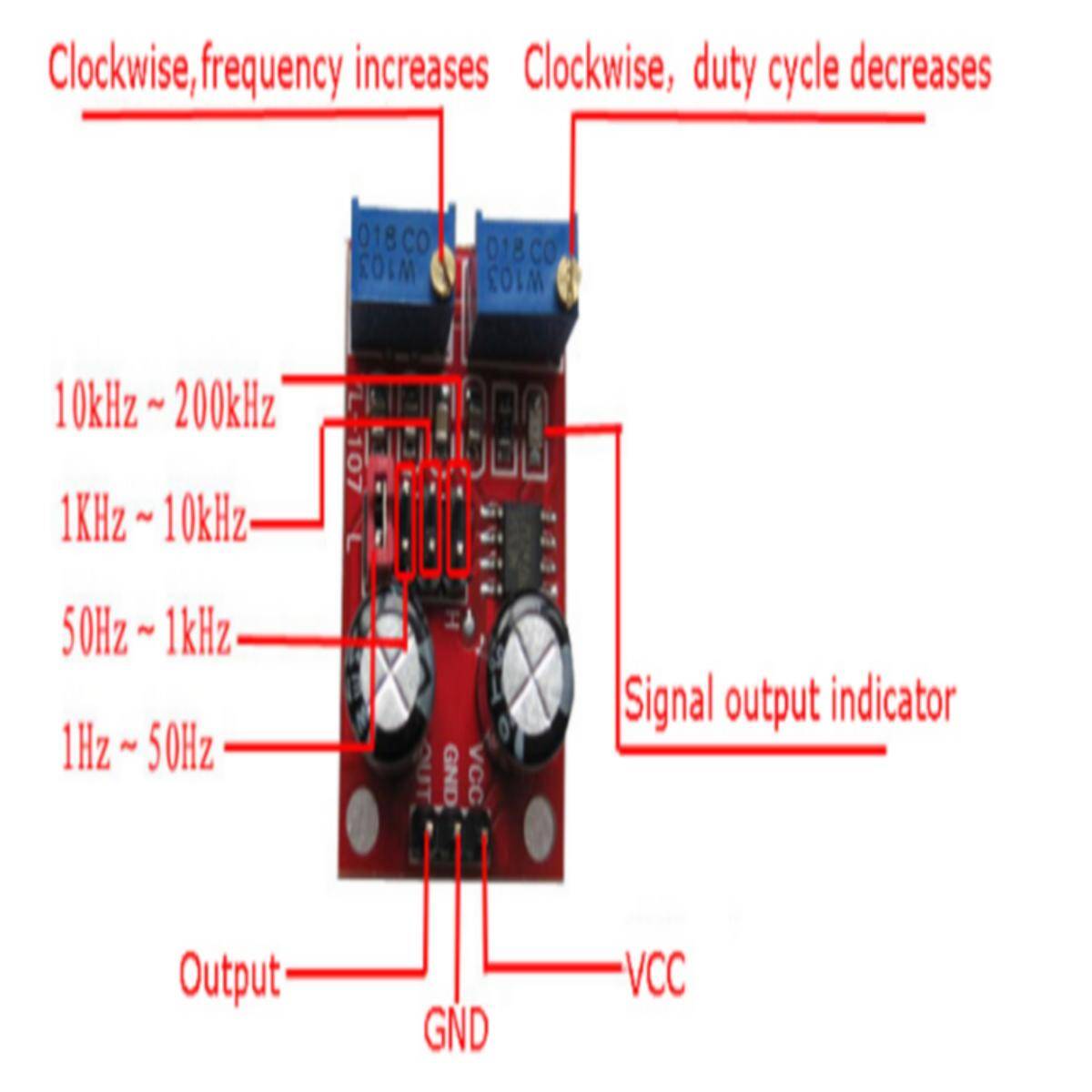

Jumper ile kademe seçilir, potansiyometrelerle kademe içinde ince ayar yapılır.
Doluluk oranı bağımsız mı?
Hayır, doluluk oranı ayarı frekansı da etkiler.
Step motor sürer mi?
Step motor sürücüsüne STEP sinyali olarak verilebilir; motoru doğrudan süremez.
Hangi gerilimle çalışır?
5–15 V DC ile çalışır.
Çıkış genliği ne kadar?
Besleme gerilimine bağlıdır; 5 V beslemede yaklaşık 4 V'tur.
