NE555 Frekans Ayarlı Darbe Modülü - 2-25kHz
NE555 Frekans Ayarlı Darbe Modülü - 2-25kHz Hakkında Detaylı İnceleme

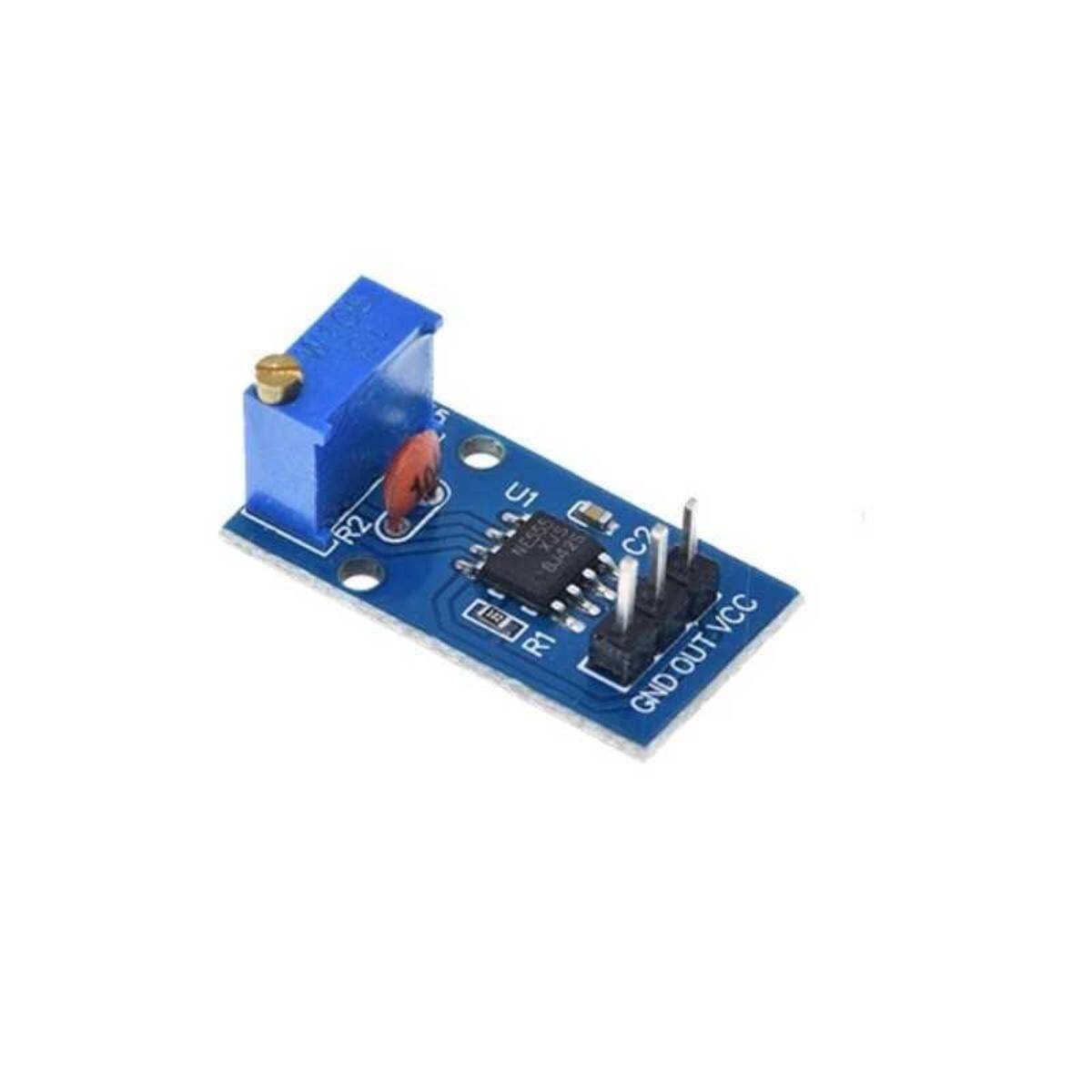

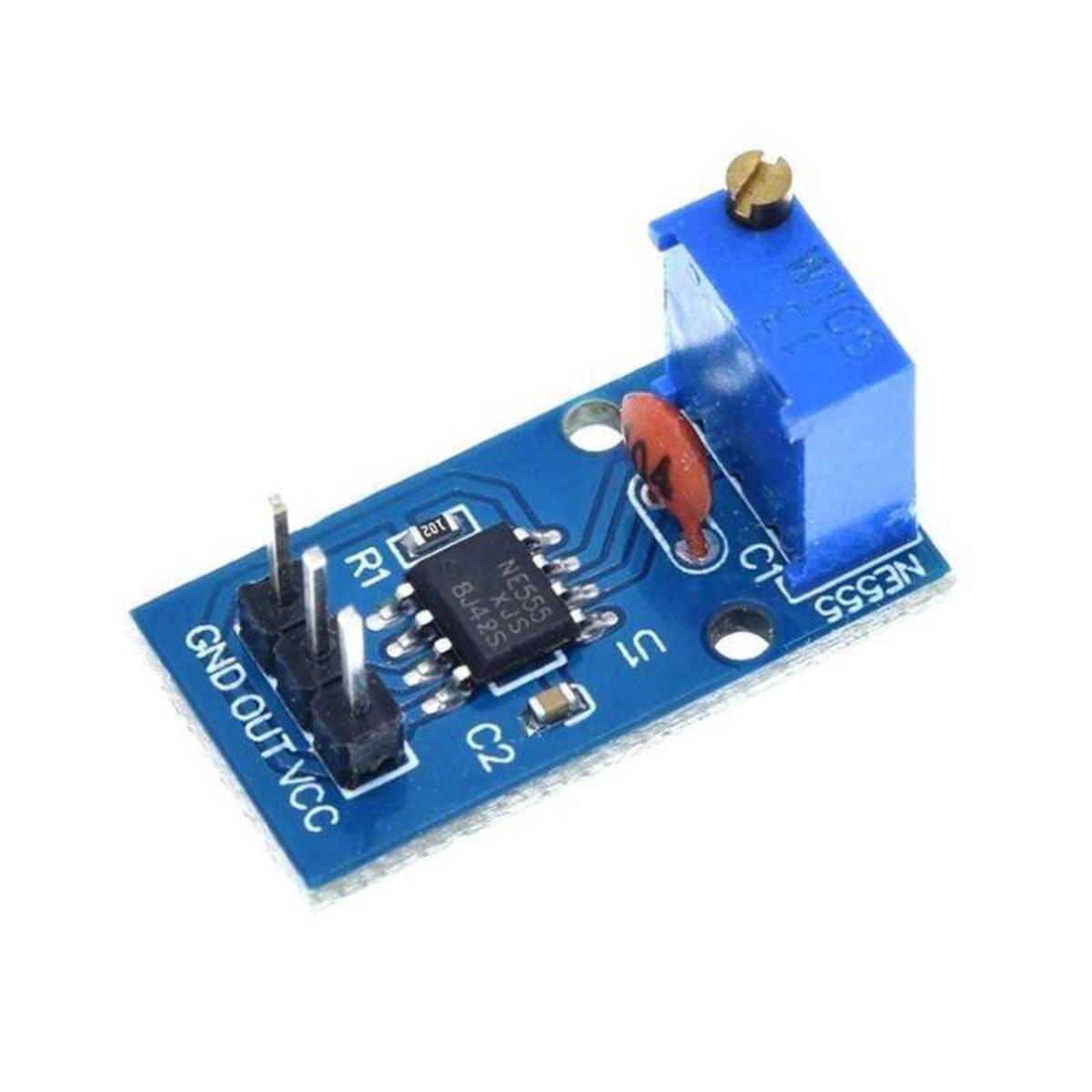

Bu küçük kart, NE555 zamanlayıcı entegresiyle kare dalga darbe üreten bir osilatör modülüdür. Frekans, kart üzerindeki çok turlu trimpotla ayarlanır.
Frekans aralığı yaklaşık 2–25 kHz'dir. Kart üzerindeki zamanlama kondansatörü değiştirilerek bu aralık aşağı veya yukarı kaydırılabilir.
Modül 5–12 V ile çalışır ve VCC, GND, OUT olmak üzere üç pinle bağlanır. Basit bir saat veya test sinyaline ihtiyaç duyulan devrelerde pratik bir çözümdür.
Öne Çıkan Avantajlar
Trimpotla ayar
Frekans tek bir trimpotla hassas ayarlanır.
Küçük boyut
Dar alanlara kolayca yerleşir.
Üç pinli bağlantı
VCC, GND ve OUT.
Değiştirilebilir aralık
Kondansatör değiştirilerek frekans aralığı kaydırılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | NE555 |
| Çalışma gerilimi | 5 – 12 V DC |
| Frekans aralığı | ≈2 – 25 kHz |
| Ayar | Çok turlu trimpot |
| Pinler | VCC, GND, OUT |
Kullanım Alanları
- Test sinyali üretimi
- Saat sinyali
- Buzzer sürme
- PWM denemeleri
- Ultrasonik deneyler
- Şarj pompası devreleri
- Eğitim deneyleri
- Osiloskop alıştırmaları
- Frekans sayacı testi
- Prototip çalışmaları
Çıkışa yüksek akım çeken yük bağlamayın; gerekiyorsa transistör veya MOSFET ile sürün.
Teknik Sıkça Sorulan Sorular (SSS)
Frekans aralığı nedir?
Yaklaşık 2–25 kHz arasında trimpotla ayarlanır.
Aralığı değiştirebilir miyim?
Evet, kart üzerindeki zamanlama kondansatörü değiştirilerek aralık kaydırılabilir.
Doluluk oranı ayarlanır mı?
Bu kartta yalnızca frekans ayarı vardır.
Hangi gerilimle çalışır?
5–12 V DC ile çalışır.
Kare dalga jeneratörü modülünden farkı ne?
O modülde 1 Hz–200 kHz arası dört kademe ve doluluk ayarı bulunur; bu kart daha küçük ve tek aralıklıdır.
