TTP223 Kapasitif Dokunmatik Anahtar Modülü - Kırmızı, 3 Pin
TTP223 Kapasitif Dokunmatik Anahtar Modülü - Kırmızı, 3 Pin Hakkında Detaylı İnceleme
TTP223 kapasitif dokunmatik anahtar modülü, parmak temasını algılayıp dijital çıkış veren küçük bir karttır. Mekanik buton yoktur: kartın üzerindeki bakır alanın kapasitesi parmak yaklaşınca değişir, TTP223 entegresi bu değişimi algılar ve çıkışı anahtarlar. Hareketli parça olmadığı için aşınmaz, kirlenmez ve su geçirmez bir yüzeyin arkasından da çalışır.

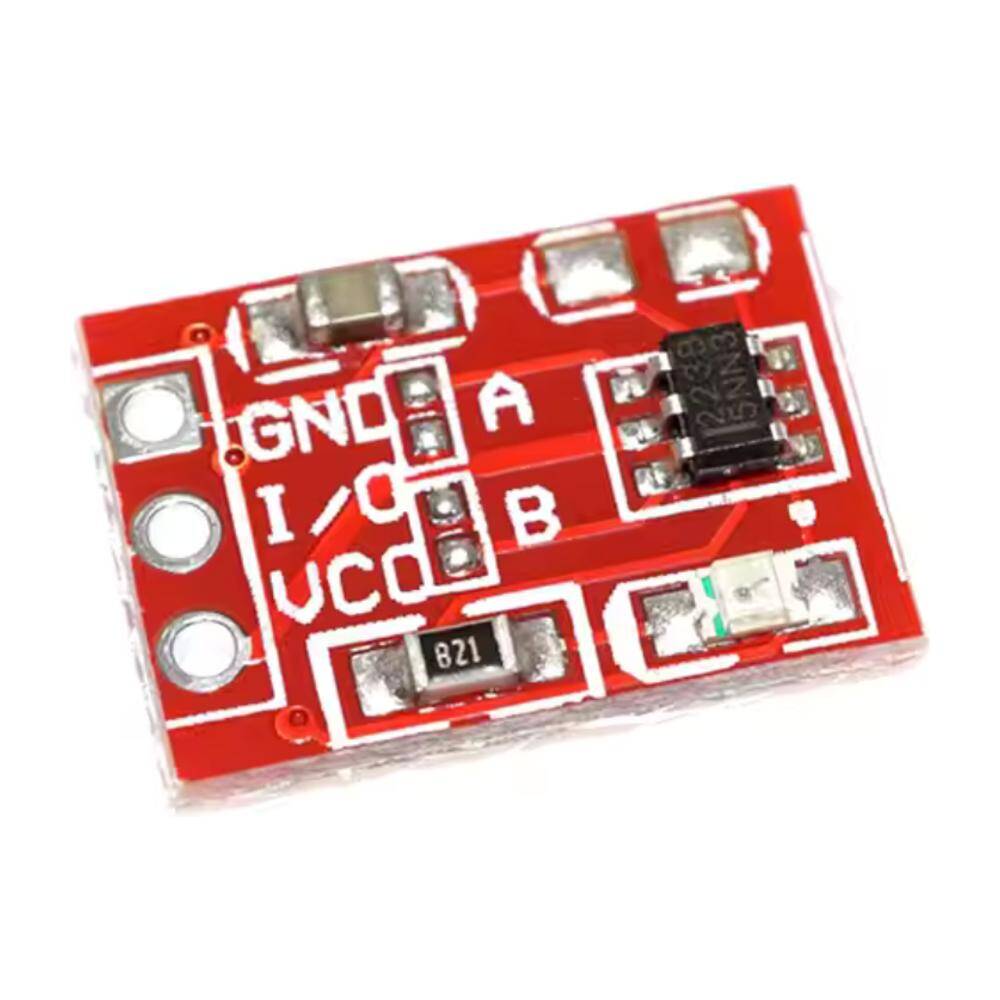

Kart yaklaşık 11 x 15 mm'lik kırmızı baskı devre üzerindedir ve üç bağlantı noktası vardır: VCC, GND ve I/O. Pin header lehimli değildir — doğrudan kablo lehimlenebilir ya da istenirse header takılabilir. Üzerinde durum LED'i bulunur.
Arka yüzdeki A ve B lehim köprüleri davranışı değiştirir. Varsayılan (ikisi de açık) ayarda çıkış anlıktır: parmak dokunduğu sürece HIGH, çekilince LOW olur. A köprüsü kapatılırsa çıkış kalıcı (toggle) olur — her dokunuşta durum değişir. B köprüsü çıkışın aktif seviyesini ters çevirir.
Besleme 2 V - 5,5 V arasıdır; 3,3 V'luk ESP32 ve 5 V'luk Arduino kartlarının ikisinde de seviye çeviriciye gerek kalmadan çalışır. Çıkış akımı düşüktür, doğrudan röle sürmez — araya transistör veya röle modülü girmelidir.
Öne Çıkan Avantajlar
Mekanik buton yok
Hareketli parça olmadığı için aşınmaz; milyonlarca dokunuşa dayanır, toz ve nemden etkilenmez.
Yüzeyin arkasından çalışır
3 mm'ye kadar plastik, cam veya akrilik arkasından algılar; su geçirmez panel yapmak mümkün.
Anlık ya da kalıcı çıkış
Arka yüzdeki A köprüsü ile çıkış anlık (dokundukça) veya kalıcı (her dokunuşta değişen) yapılır.
2 - 5,5 V besleme
Arduino, ESP32, ESP8266 ve STM32 ile doğrudan çalışır.
Çok küçük kart
11 x 15 mm; butonun sığmadığı yerlere, kutu kapağının altına yerleşir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | TTP223 |
| Kart rengi | Kırmızı |
| Ölçüler | Yaklaşık 11 x 15 mm |
| Besleme | 2 - 5,5 V DC |
| Bağlantı | 3 nokta: VCC, GND, I/O (header lehimsiz) |
| Çıkış | Dijital (HIGH / LOW) |
| Varsayılan davranış | Anlık — dokundukça HIGH |
| A köprüsü | Kapatılırsa çıkış kalıcı (toggle) olur |
| B köprüsü | Çıkış aktif seviyesini ters çevirir |
| Algılama mesafesi | 3 mm'ye kadar yalıtkan yüzey arkasından |
| Durum LED'i | Var |
Kullanım Alanları
- Dokunmatik aydınlatma ve lamba anahtarı
- Buton yerine temassız giriş
- Su geçirmez panel arkası anahtar
- Arduino ve ESP32 projelerinde kullanıcı girişi
- Oyuncak ve maket projeleri
- Kapak altına gizlenen gizli anahtar
Mekanik butonun aşındığı, kirlendiği ya da sığmadığı her yerde bu kart onun yerini alır. Üç kabloyla bağlanır, kod tarafında sıradan bir dijital giriş gibi okunur.
Teknik Sıkça Sorulan Sorular (SSS)
Modülün çıkışı doğrudan röle sürebilir mi?
Hayır. Çıkış akımı birkaç miliamperdir; röleyi araya bir transistör (BC337, 2N2222) veya hazır röle modülü koyarak sürün.
Dokunma kalıcı olsun istiyorum, nasıl yaparım?
Kartın arkasındaki A işaretli lehim köprüsünü lehimle kapatın. Bundan sonra her dokunuşta çıkış durum değiştirir (toggle).
Cam veya plastik arkasından çalışır mı?
Evet, 3 mm kalınlığa kadar yalıtkan malzemenin arkasından algılar. Metal arkasından çalışmaz.
T867 (mavi CATALEX) ile farkı ne?
Bu kart çıplak, çok daha küçük (11x15 mm) ve pin header lehimsizdir; mavi CATALEX modülü daha büyük, baskılı dokunma alanı ve lehimli 3 pin header ile gelir. Elektriksel olarak aynı entegreyi kullanırlar.
