KY-017 Civalı Eğim Anahtarı Sensör Modülü - Arduino Uyumlu
KY-017 Civalı Eğim Anahtarı Sensör Modülü Hakkında Detaylı İnceleme

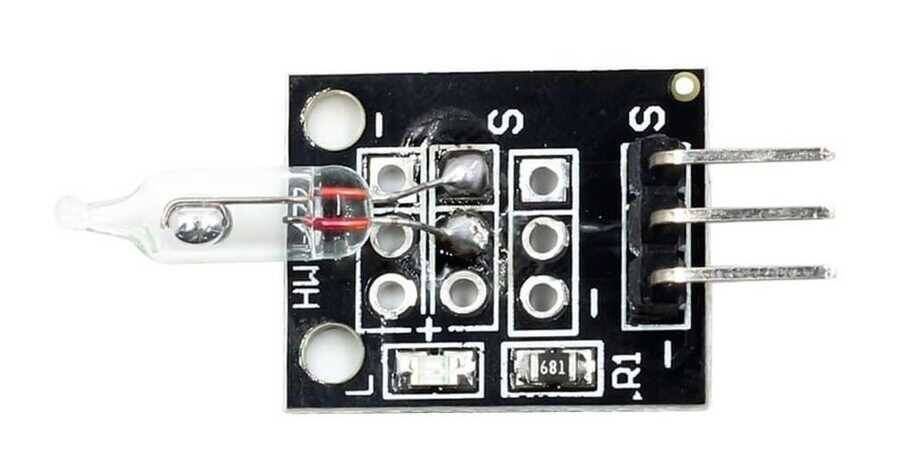

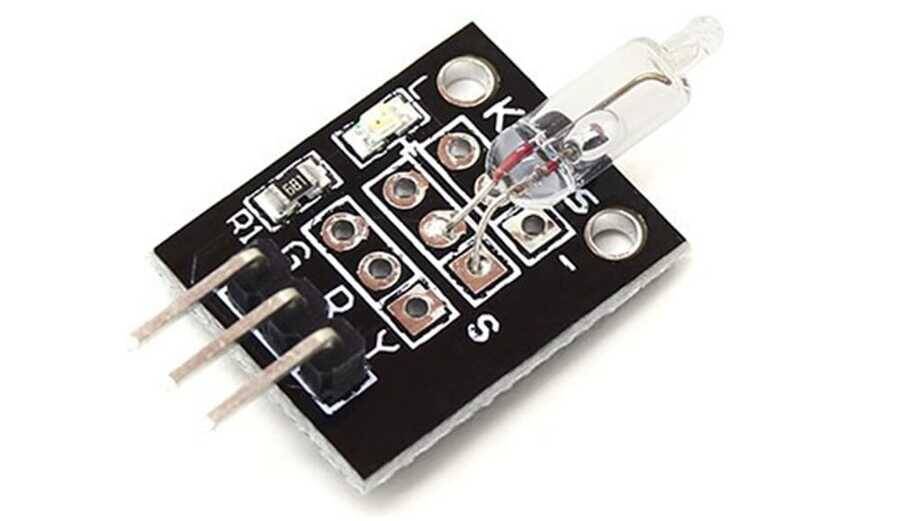

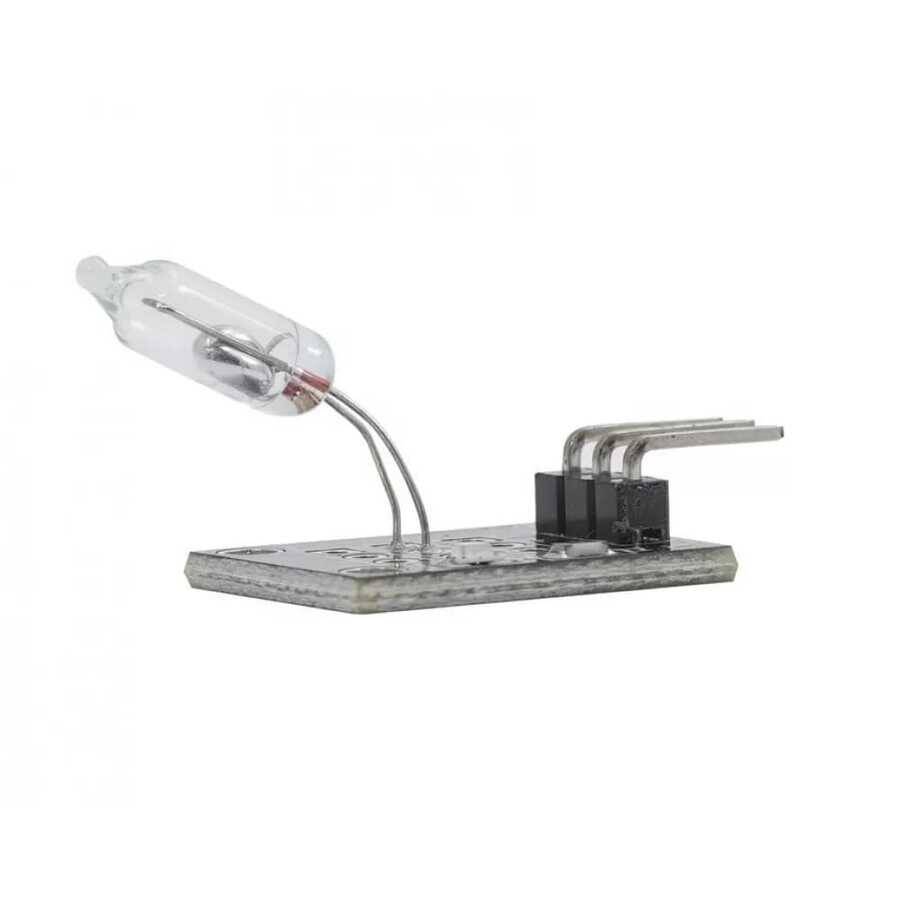

KY-017, cam ampul içindeki cıva damlası ile eğimi algılayan anahtar modülüdür. Modül eğildiğinde cıva iki kontağın üzerine akar ve devreyi kapatır.
Çalışma mantığı mekaniktir ve bu onu ilginç kılar: sensör bir gerilim ölçmez, hesap yapmaz — fiziksel olarak temas kurar ya da kurmaz. Bu yüzden çıkışı son derece nettir; ara değer, gürültü ya da kalibrasyon yoktur. Ya açık ya kapalıdır.
Cıvanın yaygın bilyeli eğim anahtarlarına göre üstünlüğü sessiz ve temiz anahtarlamadır. Metal bilye kontağa çarparken zıplar ve kısa süreli titreşimler (bounce) üretir; sıvı cıva ise kontağı ıslatarak kapatır, sıçrama yapmaz. Titreşimli ortamda yanlış tetikleme belirgin biçimde azdır.
Modül üzerinde ön direnç ve durum LED'i hazırdır; ampulü ayrıca devreye almanız gerekmez. Çıkış dijitaldir, doğrudan bir dijital pine bağlanır.
Alarm, devrilme koruması, açılan kapak algılama ve oyun kumandası gibi "pozisyon değişti mi?" sorusunun sorulduğu her yerde kullanılır.
Öne Çıkan Avantajlar
Sıçramasız Anahtarlama
Sıvı cıva kontağı ıslatır; bilyeli anahtarların titreşimi olmaz.
Net Dijital Çıkış
Ara değer yok; ya açık ya kapalı.
Kalibrasyon Gerekmez
Mekanik çalışır, ayar istemez.
Kart Üzerinde LED
Durum gözle görülür.
Tek Pin
Bir dijital girişe bağlanır.
3.3V ve 5V
Arduino, ESP32 ve Raspberry Pi ile uyumlu.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Eğim (tilt) anahtarı modülü |
| Model | KY-017 |
| Algılama | Cam ampul içinde cıva |
| Çıkış | Dijital (aç/kapa) |
| Besleme | 3,3 V - 5 V |
| Kart Üzerinde | Ön direnç ve durum LED'i |
| Bağlantı | 3 pin — S / VCC / GND |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Eğim ve yatış algılama
- Devrilme koruma sistemleri
- Kapak ve kapı açılma algılama
- Alarm ve güvenlik düzenekleri
- Oyun kumandası ve etkileşim
- Taşıma sırasında pozisyon takibi
- Otomatik aydınlatma tetikleme
- Arduino projeleri
- Eğitim ve laboratuvar
- Maker projeleri
Cam ampul içinde cıva bulunur. Cıva zehirli bir metaldir: modülü düşürmeyin, ampulü kırmayın ve çocukların erişemeyeceği yerde kullanın. Kırılırsa dökülen cıvaya elle dokunmayın, ortamı havalandırın ve tehlikeli atık olarak bertaraf edin. Sensör yalnızca eğimi algılar, açıyı ölçmez — kaç derece eğildiğini bilmek istiyorsanız MPU6050 ya da ADXL335 gibi bir ivmeölçer gerekir. Modülün montaj yönü tetikleme açısını belirler; sabitlemeden önce istediğiniz açıda çalıştığını deneyin. Sürekli titreşen yüzeylere doğrudan monte etmeyin.
Teknik Sıkça Sorulan Sorular (SSS)
Açıyı ölçer mi?
Hayır, yalnızca eğildi/eğilmedi bilgisi verir. Açı için ivmeölçer gerekir.
Bilyeli eğim anahtarından farkı ne?
Cıva kontağı ıslatarak kapatır; bilyenin ürettiği sıçrama ve yanlış tetikleme olmaz.
Kaç pin?
3: S (sinyal), VCC ve GND.
Cıva tehlikeli mi?
Cam ampul içinde kapalıdır. Kırmayın; kırılırsa dokunmayın ve tehlikeli atık olarak atın.
