SW-420 Titreşim Sensörü Modülü
SW-420 Titreşim Sensörü Modülü Hakkında Detaylı İnceleme

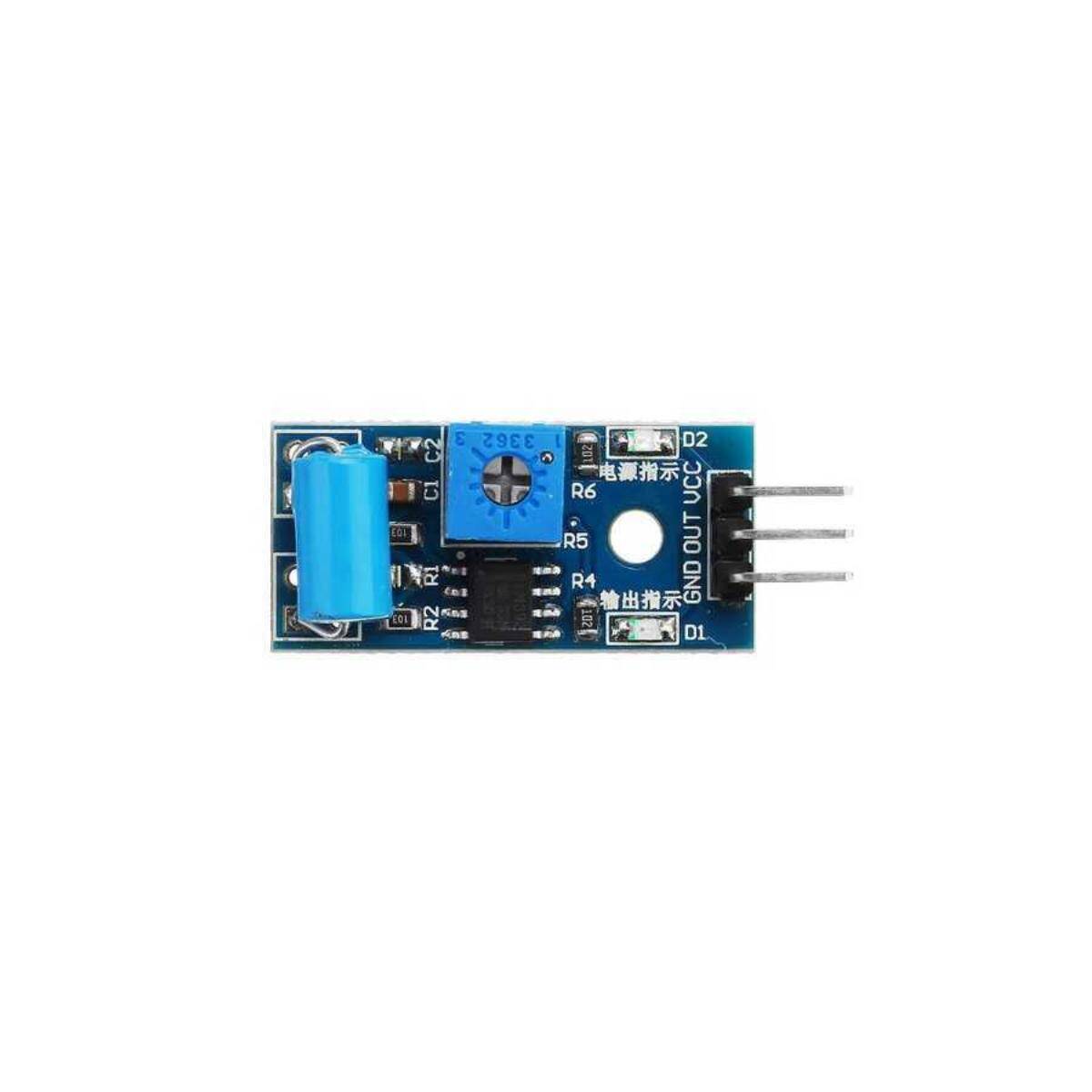

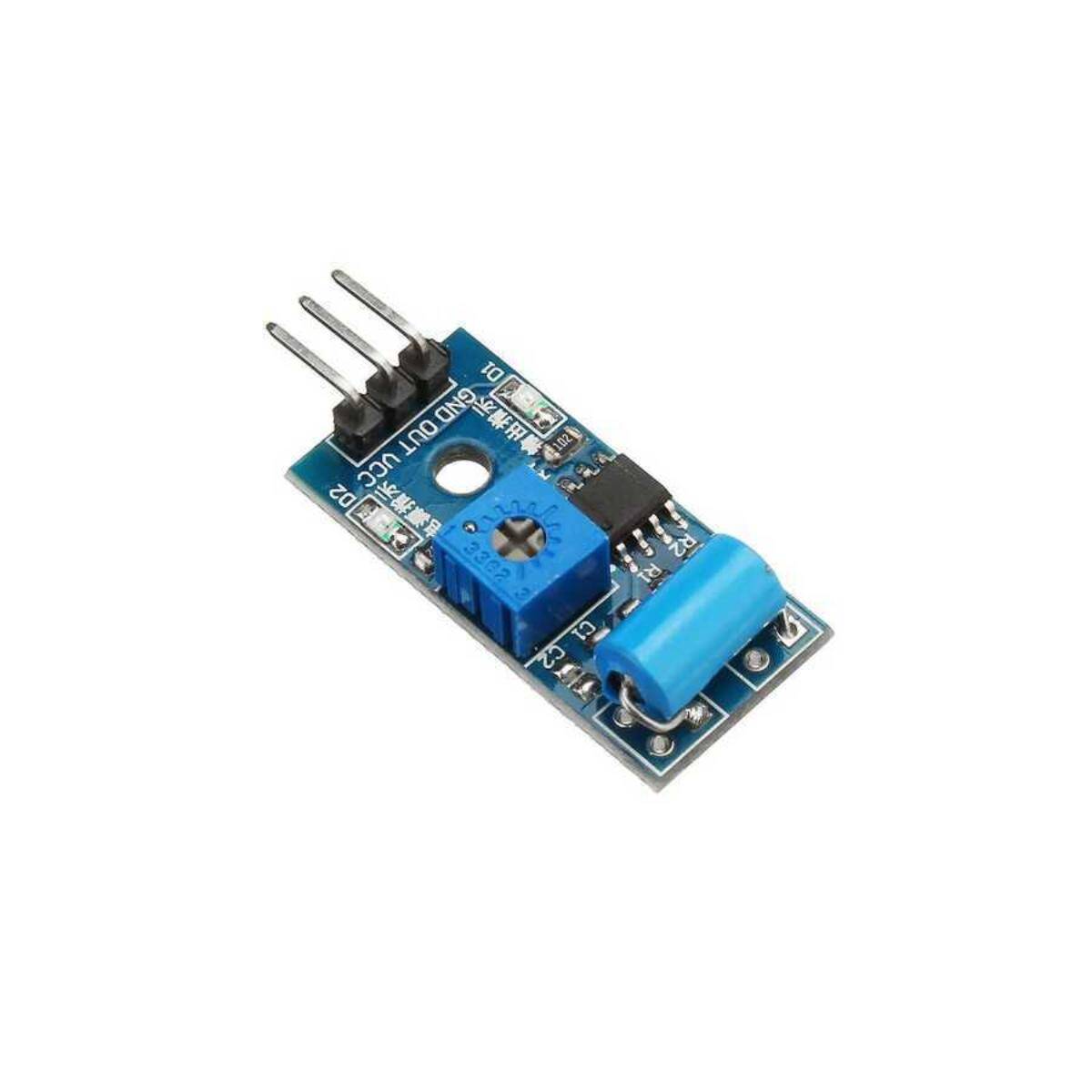

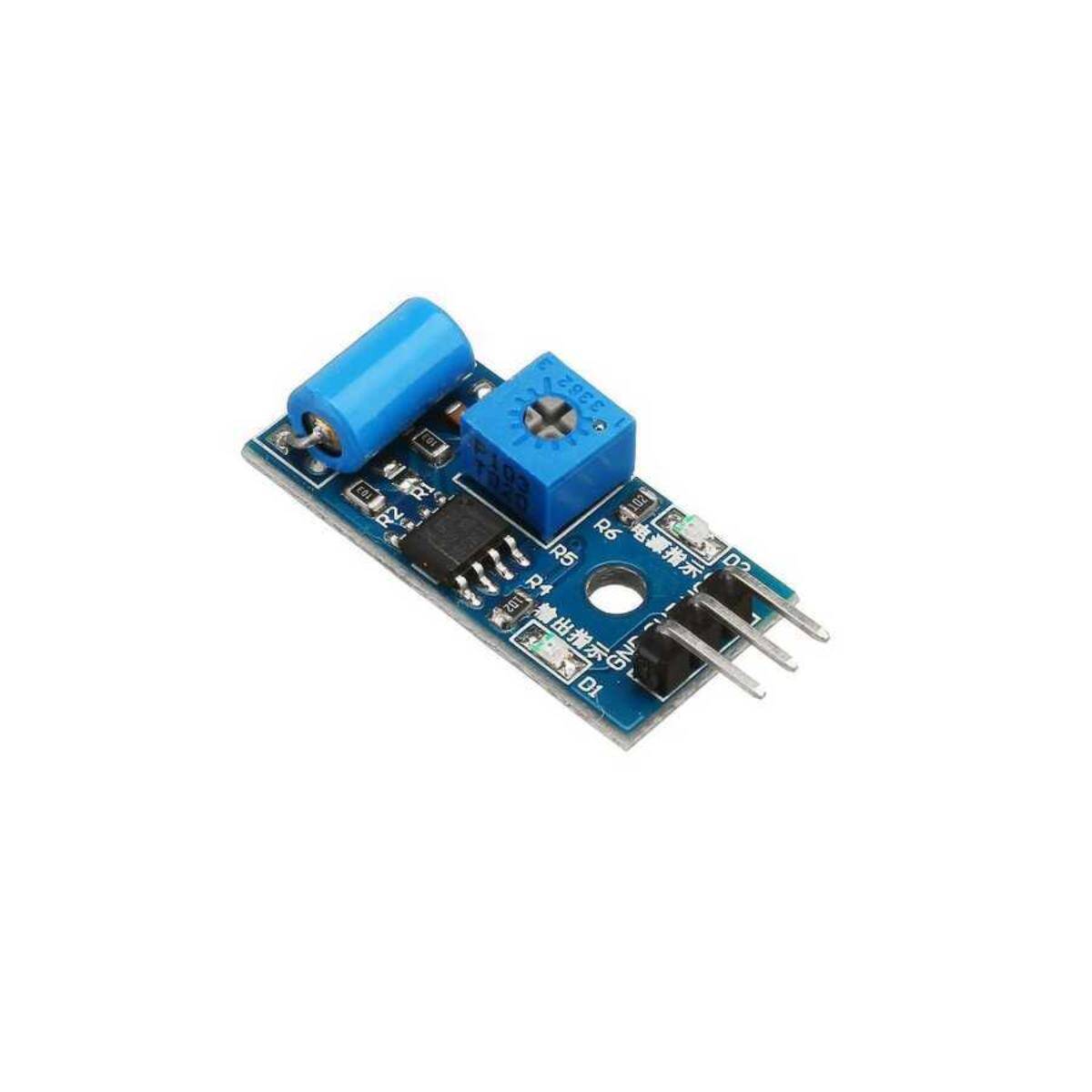

Bu modül, SW-420 normalde kapalı titreşim anahtarını LM393 karşılaştırıcı devresiyle birlikte hazır bir karta yerleştirir. Sensör sarsıntı veya titreşim algıladığında dijital çıkış durum değiştirir.
Hassasiyet kart üzerindeki potansiyometreyle ayarlanır; böylece hafif dokunuşlara mı yoksa yalnızca güçlü darbelere mi tepki vereceğini belirleyebilirsiniz.
Kart VCC, GND ve DO olmak üzere üç pinle bağlanır. Güç ve çıkış durumunu gösteren LED'ler bulunur.
Öne Çıkan Avantajlar
Ayarlanabilir hassasiyet
Potansiyometreyle tetik eşiği belirlenir.
Temiz dijital çıkış
Karşılaştırıcı sayesinde kararlı sinyal.
Durum LED'leri
Güç ve algılama göstergesi.
Basit bağlantı
Üç pinle mikrodenetleyiciye bağlanır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | SW-420 titreşim anahtarı |
| Karşılaştırıcı | LM393 |
| Çalışma gerilimi | 3,3 – 5 V |
| Çıkış | Dijital (DO) |
| Ayar | Potansiyometre |
| Pinler | VCC, GND, DO |
Kullanım Alanları
- Hırsız alarmı
- Kapı ve pencere darbe algılama
- Makine titreşim izleme
- Kasa alarmı
- Araç alarmı
- Deprem uyarı deneyi
- Oyuncak tetikleme
- Akıllı ev güvenliği
- Eğitim deneyleri
- Prototip çalışmaları
Sensör titreşimin varlığını algılar, şiddetini ölçmez. Titreşim büyüklüğünü ölçmek gerekiyorsa ivmeölçer kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Titreşimin şiddetini ölçer mi?
Hayır, eşik üstü titreşim olup olmadığını dijital olarak bildirir.
Hassasiyet nasıl ayarlanır?
Kart üzerindeki potansiyometre çevrilerek ayarlanır.
Eğim sensörü gibi kullanılır mı?
Ana görevi titreşim algılamaktır; eğim için bilyeli eğim sensörleri daha uygundur.
Çıkış ne zaman değişir?
Titreşim algılandığında DO çıkışı durum değiştirir ve LED yanar.
3,3 V ile çalışır mı?
Evet, 3,3–5 V arasında çalışır.
