TDS Sıvı İletkenlik ve Su Kalitesi Sensörü - Arduino Uyumlu
TDS Sıvı İletkenlik ve Su Kalitesi Sensörü Hakkında Detaylı İnceleme
TDS (Total Dissolved Solids — toplam çözünmüş katı madde) sensörü, suyun içindeki çözünmüş mineral ve tuz miktarını ölçer ve sonucu ppm cinsinden verir. Ölçüm, iki elektrot arasındaki elektriksel iletkenlik üzerinden yapılır: su ne kadar çok iyon içeriyorsa iletkenlik o kadar yüksek, TDS değeri o kadar büyüktür.

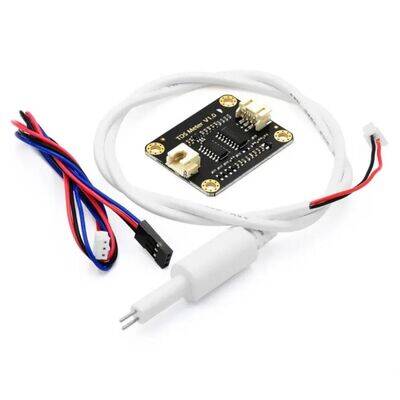

Set iki parçadan oluşur: suya daldırılan su geçirmez problu elektrot ve kartın analog çıkış veren sürücü modülü. Modül 3,3 V - 5,5 V arası çalışır, çıkışı 0 - 2,3 V analog gerilimdir; doğrudan Arduino'nun analog girişine bağlanır.
Elektrot sinyali AC uyarma ile sürülür, bu da elektrotların elektrolizle aşınmasını ve ölçümün kaymasını engeller. Sonuç, sıcaklıkla değiştiği için hassas ölçümde bir DS18B20 sıcaklık sensörüyle birlikte kullanılıp sıcaklık düzeltmesi uygulanması önerilir.
Öne Çıkan Avantajlar
Doğrudan ppm okur
Kütüphane ile okunan analog değer ppm'e çevrilir. Musluk suyu tipik olarak 50-300 ppm, saf su 0-10 ppm, deniz suyu 30.000 ppm üzerindedir.
Su geçirmez prob
Elektrot ve kablosu suya daldırılmak üzere yalıtılmıştır; akvaryum, hidroponik tank ve su deposu içinde sürekli bırakılabilir.
3,3 V ve 5 V uyumlu
Arduino UNO, ESP32, ESP8266 ve Raspberry Pi Pico ile seviye çeviriciye gerek kalmadan çalışır.
AC uyarma ile kaymasız ölçüm
Elektrotlar alternatif sinyalle sürüldüğü için kutuplaşma ve elektroliz olmaz, uzun süreli ölçümde değer kaymaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ölçüm | Toplam çözünmüş katı madde (TDS), ppm |
| Ölçüm aralığı | 0 - 1000 ppm |
| Doğruluk | ± %10 F.S. (25 °C) |
| Besleme | 3,3 - 5,5 V DC |
| Çıkış | 0 - 2,3 V analog |
| Prob | Su geçirmez, iki elektrotlu |
| Arayüz | XH2.54-3P (VCC, GND, A) |
| Uyumluluk | Arduino, ESP32, ESP8266, Raspberry Pi |
| Not | Hassas ölçüm için sıcaklık düzeltmesi önerilir |
Kullanım Alanları
- Akvaryum su kalitesi takibi
- Hidroponik ve topraksız tarım besin çözeltisi ölçümü
- İçme suyu arıtma cihazı çıkış kontrolü
- Su deposu ve kuyu suyu izleme
- Laboratuvar ve okul deneyleri
- Kazan ve soğutma suyu iletkenlik takibi
Suyun saf mı yoksa mineral yüklü mü olduğunu gözle anlayamazsınız; bu sensör o farkı sayıya çevirir. Arıtma cihazının gerçekten çalışıp çalışmadığını veya hidroponik çözeltisinin doğru derişimde olup olmadığını tek bir analog okumayla görürsünüz.
Teknik Sıkça Sorulan Sorular (SSS)
TDS ile EC (iletkenlik) arasındaki fark nedir?
EC suyun elektriksel iletkenliğidir (µS/cm), TDS ise bundan hesaplanan çözünmüş katı madde miktarıdır (ppm). Yaygın dönüşüm TDS ≈ EC × 0,5'tir. Sensör EC ölçer, kütüphane ppm'e çevirir.
Prob sürekli suda kalabilir mi?
Evet, prob su geçirmezdir. Ancak elektrot yüzeyinde zamanla kireç ve biyofilm birikir; ayda bir yumuşak bezle veya seyreltik sirkeyle temizlenmesi ölçüm doğruluğunu korur.
Sıcaklık ölçümü etkiler mi?
Evet, önemli ölçüde. İletkenlik her 1 °C için yaklaşık %2 değişir. Hassas ölçüm için bir DS18B20 ekleyip 25 °C'ye göre düzeltme uygulayın.
Deniz suyu ölçebilir miyim?
Hayır. Ölçüm aralığı 0 - 1000 ppm'dir; deniz suyu bunun 30 katıdır ve sensör doyuma gider. Tatlı su, içme suyu ve besin çözeltisi için tasarlanmıştır.
