NTC Termistör Sıcaklık Sensör Kartı - 3 Pinli, Dijital Çıkışlı
NTC Termistör Sıcaklık Sensör Kartı Hakkında Detaylı İnceleme

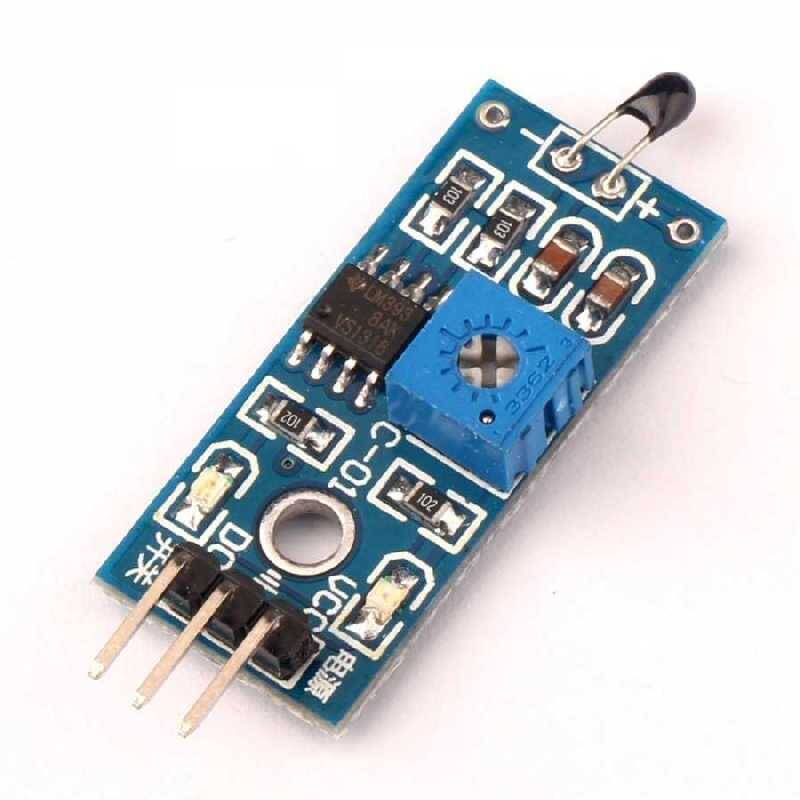

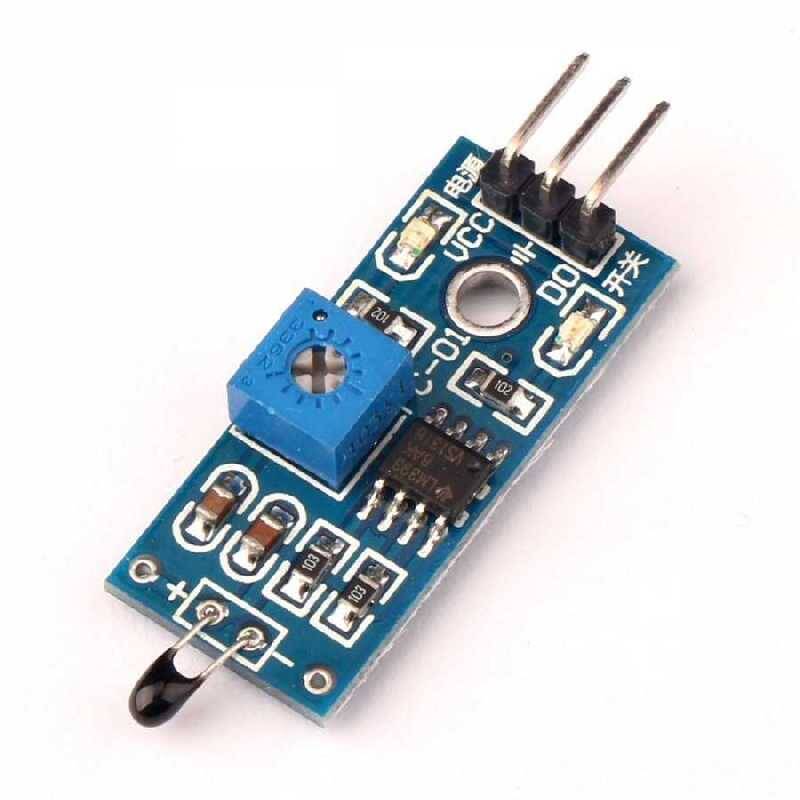

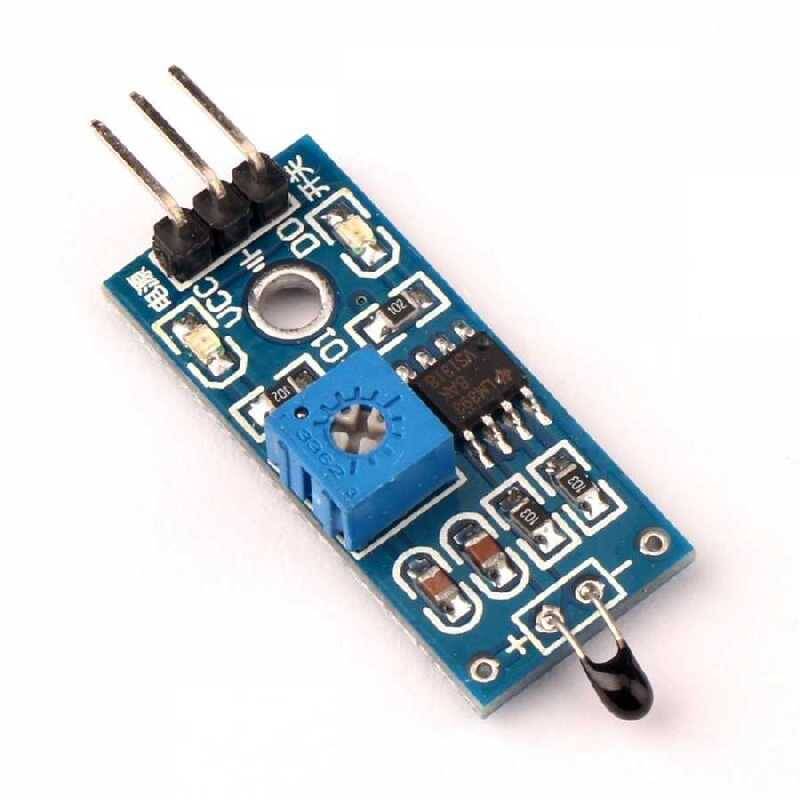

Kart üzerinde bir NTC termistör ve bir LM393 karşılaştırıcı bulunur. Termistörün direnci sıcaklıkla düşer; karşılaştırıcı bu değeri trimpotla belirlenen eşikle kıyaslar ve DO ucundan dijital (0/1) çıkış verir.
🚨 Bu kart 3 pinlidir (VCC, GND, DO) ve analog çıkışı yoktur. Yani kaç derece olduğunu söylemez; yalnızca eşiğin üstünde mi altında mı olduğunu bildirir. Derece okumak için analog çıkışlı (AO pinli) bir kart ya da DS18B20 gibi dijital bir sensör gerekir.
Eşik, kart üzerindeki mavi trimpot ile ayarlanır. İki LED vardır: biri besleme göstergesi, diğeri çıkış durumu — eşik aşıldığında yanar, ayarı gözle yapmayı kolaylaştırır.
Çıkış doğrudan bir mikrodenetleyici pinine ya da röle modülünün tetik girişine bağlanabilir; ara devre gerekmez.
Öne Çıkan Avantajlar
Ayarlanabilir eşik
Trimpotla istenen sıcaklığa kurulur.
Kod gerektirmez
Dijital çıkış doğrudan röleyi ya da pini tetikler.
Durum LED'i
Eşik aşıldığında yanar; ayarı gözle yapmayı kolaylaştırır.
LM393 karşılaştırıcı
Kararlı ve gürültüye dayanıklı anahtarlama.
Geniş besleme
3,3 V ve 5 V sistemlerde çalışır.
Kompakt kart
Montaj deliğiyle gövdeye sabitlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün tipi | NTC termistör sıcaklık sensör kartı |
| Pin sayısı | 3 — VCC, GND, DO |
| Çıkış | Dijital (eşik üstü / altı) |
| Analog çıkış | Yok |
| Karşılaştırıcı | LM393 |
| Eşik ayarı | Kart üzerindeki trimpot |
| Göstergeler | Besleme LED'i + çıkış LED'i |
| Çalışma gerilimi | 3,3 V – 5 V |
| Paket içeriği | 1 adet kart |
Kullanım Alanları
- Sıcaklık Alarmı
- Fan Tetikleme
- Aşırı Isınma Koruması
- Kuluçka ve Sera Kontrolü
- Akvaryum Isıtıcı Kontrolü
- 3D Yazıcı Gövde Sıcaklığı
- Röle ile Isıtıcı Anahtarlama
- Arduino Eğitim Projesi
- Prototip Geliştirme
- Maker Atölyesi
🚨 Derece okumak için uygun değildir — yalnızca eşiğin aşılıp aşılmadığını bildirir. Sayısal sıcaklık gerekiyorsa analog çıkışlı bir kart, DS18B20 ya da DHT22 tercih edilmelidir. Termistör kartın üzerindedir; uzak bir noktayı ölçmek için problu (kablolu) model daha uygundur. Eşik ayarı yapılırken çıkış LED'i izlenmeli, trimpot yavaş çevrilmelidir. Çıkış ucu doğrudan yüksek akım süremez; motor, ısıtıcı ya da lamba için araya röle ya da mosfet konulmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Sıcaklığı derece olarak okuyabilir miyim?
Hayır. Bu kart 3 pinlidir ve yalnızca dijital çıkış verir; eşiğin üstünde mi altında mı olduğunu söyler. Derece için analog çıkışlı kart ya da DS18B20 gibi dijital sensör gerekir.
Eşik sıcaklığı nasıl ayarlanır?
Kart üzerindeki mavi trimpotla. Çıkış LED'i izlenerek, istenen sıcaklıkta LED durum değiştirecek şekilde yavaşça çevrilir.
4 pinli (AO'lu) modülden farkı ne?
4 pinli kartlarda ayrıca analog çıkış bulunur ve sıcaklığa orantılı gerilim verir. Bu kartta o uç yoktur, yalnızca dijital çıkış vardır.
Röleyi doğrudan sürer mi?
Çıkış ucu röle modülünün tetik girişini sürebilir, ama röle bobinini doğrudan süremez. Araya röle kartı ya da mosfet gerekir.
Uzaktaki bir noktayı ölçer mi?
Termistör kartın üzerinde olduğu için kartın bulunduğu yerin sıcaklığını ölçer. Uzak nokta için kablolu problu model kullanılmalıdır.
