KY-028 Dijital Sıcaklık Sensör Modülü
KY-028 Dijital Sıcaklık Sensör Modülü Hakkında Detaylı İnceleme

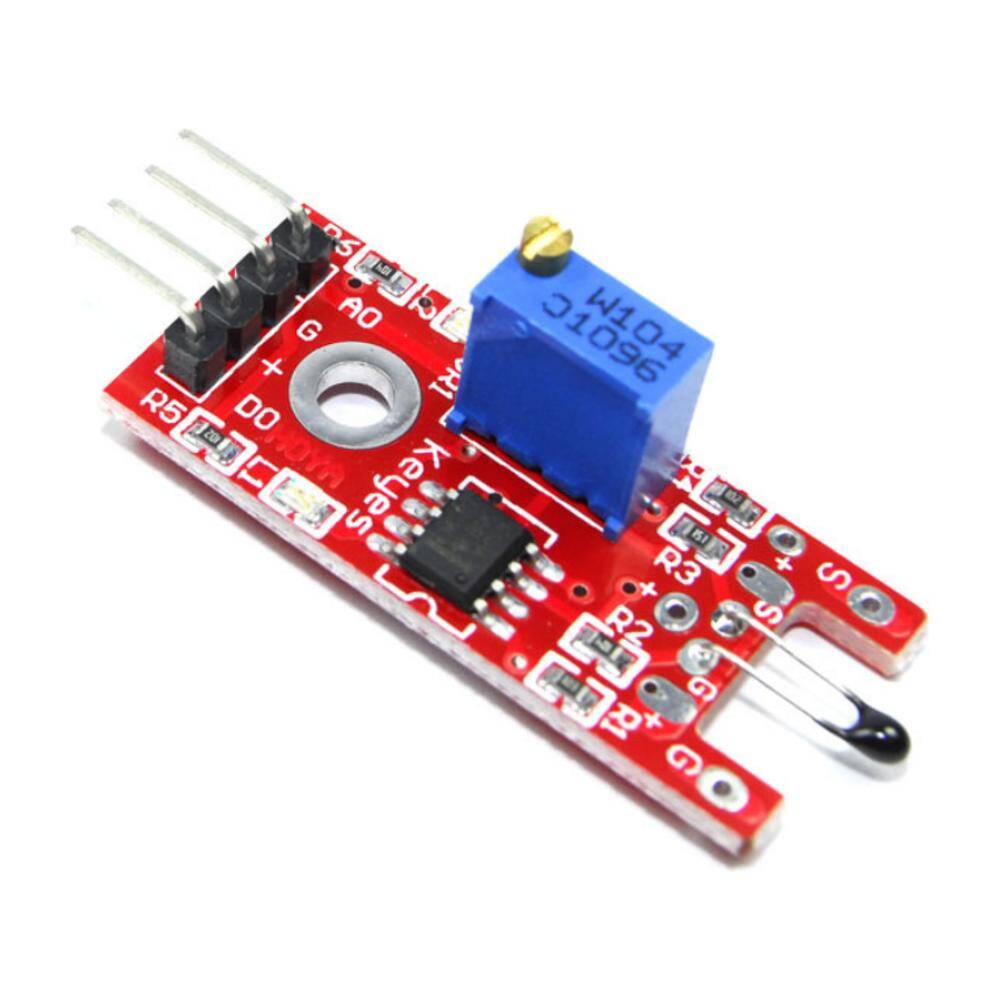

KY-028, bir NTC termistör ile LM393 karşılaştırıcısını aynı kart üzerinde birleştiren sıcaklık sensör modülüdür. Kart hem ham analog değeri hem de ayarlanabilir bir eşiğe göre üretilen dijital çıkışı aynı anda verir; böylece tek modülle hem ölçüm hem de anahtarlama yapılabilir.
Analog çıkış (A0) doğrudan mikrodenetleyicinin ADC girişine bağlanır ve termistörün direnç değişimiyle orantılı bir gerilim üretir. Dijital çıkış (D0) ise kart üzerindeki trimpotla belirlenen eşik aşıldığında durum değiştirir; bu, fan veya ısıtıcı tetiklemek için mikrodenetleyici bile gerektirmeyen basit bir çözümdür.
Kart üzerinde iki LED bulunur: biri besleme göstergesi, diğeri dijital çıkışın durumunu gösterir. Modül 3,3 V ve 5 V beslemelerin ikisiyle de çalışır, bu yüzden Arduino, ESP32 ve STM32 kartlarıyla doğrudan kullanılabilir.
Öne Çıkan Avantajlar
Analog + dijital çift çıkış
Hem ham sıcaklık değeri okunabilir hem de eşik tabanlı anahtarlama yapılabilir.
Trimpot ile eşik ayarı
Dijital çıkışın hangi sıcaklıkta tetikleneceği kart üzerinden ayarlanır.
Mikrodenetleyicisiz kullanım
Dijital çıkış doğrudan bir röle veya transistör sürerek basit termostat görevi görür.
3,3 V ve 5 V uyumu
Arduino, ESP32 ve STM32 kartlarıyla seviye çeviricisiz çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | KY-028 |
| Sensör | NTC termistör |
| Karşılaştırıcı | LM393 |
| Çıkışlar | A0 (analog), D0 (dijital) |
| Çalışma gerilimi | 3,3 V - 5 V |
| Eşik ayarı | Kart üzerinde trimpot |
| Gösterge | Besleme ve durum LED'i |
| Bağlantı | 4 pin header (VCC, GND, A0, D0) |
| Ölçüm aralığı | Üründe belirtildiği gibidir |
Kullanım Alanları
- Fan otomatik çalıştırma
- Basit termostat devreleri
- Aşırı ısınma alarmı
- Sera sıcaklık izleme
- Akvaryum su sıcaklığı takibi
- 3D yazıcı sıcaklık uyarısı
- Motor ve sürücü sıcaklık koruması
- Kuluçka makinesi kontrolü
- Ortam sıcaklığı veri kaydı
- Eğitim ve prototip çalışmaları
KY-028 bir NTC termistör modülüdür; kalibre edilmiş mutlak sıcaklık değeri vermez. Santigrat cinsinden doğru ölçüm isteyen uygulamalarda DS18B20 veya DHT22 gibi kalibre sensörler tercih edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Derece cinsinden sıcaklık okur mu?
Doğrudan okumaz. Analog çıkış termistörün direncine bağlı bir gerilimdir; santigrada çevirmek için yazılımda Steinhart-Hart veya benzeri bir dönüşüm uygulanır.
Dijital çıkış nasıl ayarlanır?
Kart üzerindeki trimpot çevrilerek eşik belirlenir. Eşik aşıldığında D0 çıkışı durum değiştirir ve LED yanar.
Mikrodenetleyici olmadan kullanılır mı?
Evet. D0 çıkışı bir transistör veya röle kartını tetikleyecek şekilde bağlanarak basit termostat kurulabilir.
KY-013 ile farkı ne?
KY-013 yalnızca analog çıkış verir. KY-028 ayrıca LM393 karşılaştırıcı ve ayarlanabilir dijital çıkış içerir.
Suya değdirilebilir mi?
Hayır. Termistör ve kart korumasızdır; sıvı ölçümleri için problu su geçirmez bir sensör kullanın.
