MQ-9 Karbonmonoksit ve Yanıcı Gaz Sensörü - Modülsüz
MQ-9 Gaz Sensörü Hakkında Detaylı İnceleme
MQ-9, karbonmonoksit (CO) ile birlikte metan ve LPG gibi yanıcı gazlara duyarlı bir yarı iletken gaz sensörüdür. İçindeki kalay dioksit katmanının direnci hedef gazın varlığında değişir; bu değişim uygun bir ölçüm devresiyle okunur.
MQ-9'un diğer MQ sensörlerinden ayrıldığı nokta döngüsel ısıtma gerektirmesidir. Sensör, düşük sıcaklık aşamasında karbonmonoksiti, yüksek sıcaklık aşamasında ise metan ve LPG'yi algılar. Doğru sonuç için ısıtıcı geriliminin bu iki aşama arasında dönüşümlü olarak değiştirilmesi gerekir.

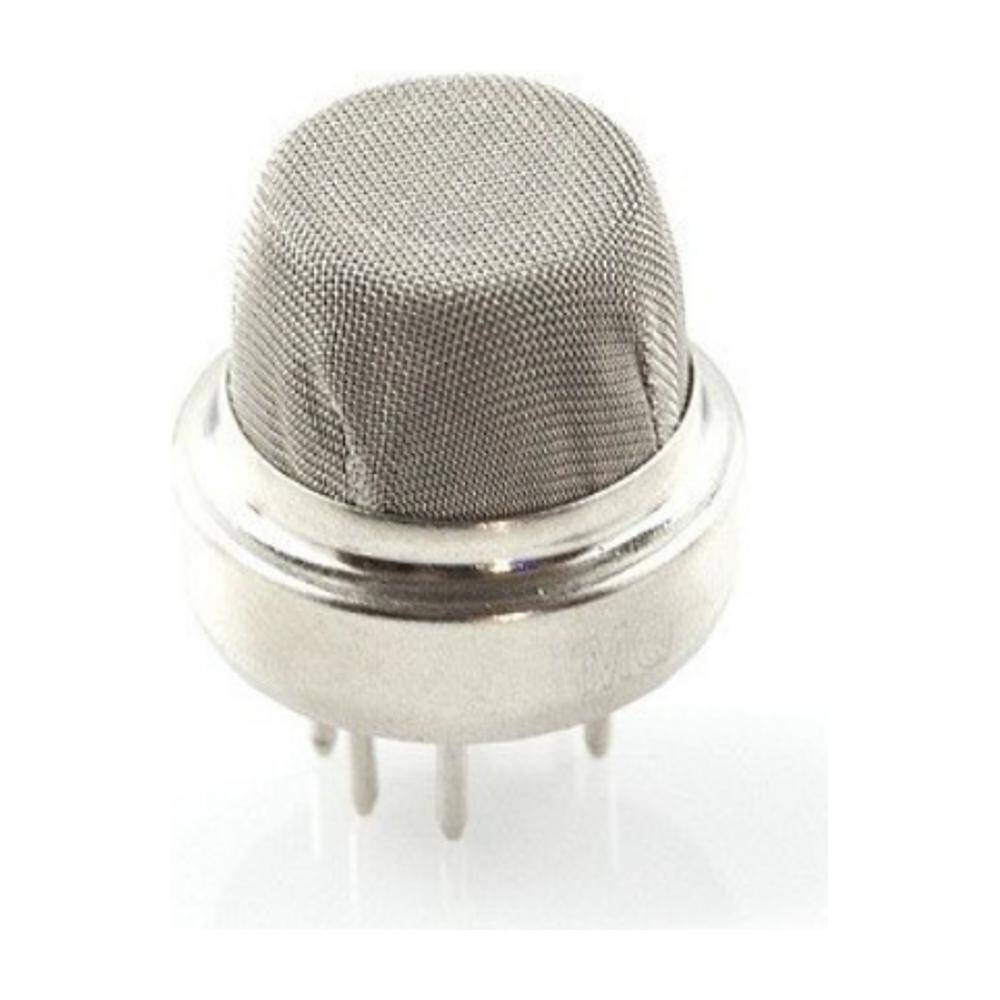

Bu ürün modülsüz çıplak sensördür; metal elek kapaklı gövde ve pinlerden ibarettir. Kart, karşılaştırıcı veya trimpot içermez. Kendi ölçüm ve ısıtma döngüsü devresini kuranlar ya da mevcut bir modülün sensörünü değiştirenler için uygundur.
Öne Çıkan Avantajlar
Karbonmonoksit duyarlılığı
Renksiz ve kokusuz olan CO gazını algılamak üzere tasarlanmıştır.
Çift gaz grubu
Döngüsel ısıtma ile hem karbonmonoksit hem metan/LPG algılanabilir.
Modülsüz sade gövde
Hazır kart yerine kendi ölçüm devrenizi tasarlamanıza izin verir.
Yedek parça olarak uygun
Mevcut bir MQ-9 modülünde yaşlanan sensörü değiştirmek için kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | MQ-9 |
| Hedef gazlar | Karbonmonoksit (CO), metan, LPG |
| Sensör tipi | Yarı iletken (SnO2) |
| Paket | Modülsüz çıplak sensör |
| Pin sayısı | 6 |
| Isıtma | Döngüsel (düşük / yüksek sıcaklık aşamaları) |
| Isıtıcı gerilimi | Veri sayfasına göre, üründe belirtildiği gibidir |
| Ön ısınma | Gerekli (kararlı okuma için) |
| Çıkış | Direnç değişimi (harici devre gerekir) |
Kullanım Alanları
- Karbonmonoksit alarmı yapımı
- Garaj ve kapalı otopark izleme
- Kombi ve soba güvenlik uyarısı
- Karavan ve tekne gaz denetimi
- Endüstriyel gaz izleme
- Mevcut modülde sensör değişimi
- Özel ölçüm devresi tasarımı
- Hava kalitesi veri kaydı
- Havalandırma tetikleme sistemi
- Elektronik eğitim ve laboratuvar çalışmaları
Bu ürün çıplak sensördür; doğrudan mikrodenetleyiciye bağlanamaz. MQ-9 ayrıca döngüsel ısıtma gerektirir, sabit ısıtıcı gerilimiyle doğru CO okuması alınamaz. MQ serisi sensörler kalibre cihaz değildir; can güvenliği gerektiren karbonmonoksit alarmlarında sertifikalı dedektör kullanılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Neden döngüsel ısıtma gerekiyor?
Sensör düşük sıcaklıkta karbonmonoksite, yüksek sıcaklıkta metan ve LPG'ye duyarlıdır. İki aşamayı dönüşümlü uygulamak doğru ayrımı sağlar.
Doğrudan Arduino'ya bağlayabilir miyim?
Hayır. Isıtıcı sürme devresi ve yük direnci içeren bir ölçüm katı gerekir. Hazır devre isteyenler modüllü sürümü tercih etmelidir.
MQ-7'den farkı ne?
MQ-7 ağırlıklı olarak karbonmonoksit içindir. MQ-9 ise CO'ya ek olarak metan ve LPG'ye de duyarlıdır.
Ev tipi CO alarmı yerine geçer mi?
Hayır. Can güvenliği için sertifikalı ve kalibre edilmiş ticari karbonmonoksit dedektörü kullanılmalıdır.
Ppm olarak ölçüm verir mi?
Doğrudan vermez. Veri sayfasındaki duyarlılık eğrisine göre kalibrasyon ve hesaplama yapılması gerekir.
