MQ-2 Yanıcı Gaz ve Duman Sensörü - Modülsüz
MQ-2 Gaz Sensörü Hakkında Detaylı İnceleme
MQ-2, LPG, propan, bütan, metan, hidrojen ve duman gibi yanıcı gazlara duyarlı bir yarı iletken gaz sensörüdür. Gövdesindeki kalay dioksit (SnO2) katmanının direnci hedef gazın varlığında düşer; bu direnç değişimi uygun bir ölçüm devresiyle okunarak gaz yoğunluğu hakkında fikir verir.
MQ-2 geniş bir yanıcı gaz yelpazesine tepki verdiği için tek bir gazı ayırt etmek yerine genel amaçlı gaz ve duman algılama işlerinde tercih edilir. MQ-9 gibi döngüsel ısıtma istemez; ısıtıcısı sabit gerilimle sürülür.

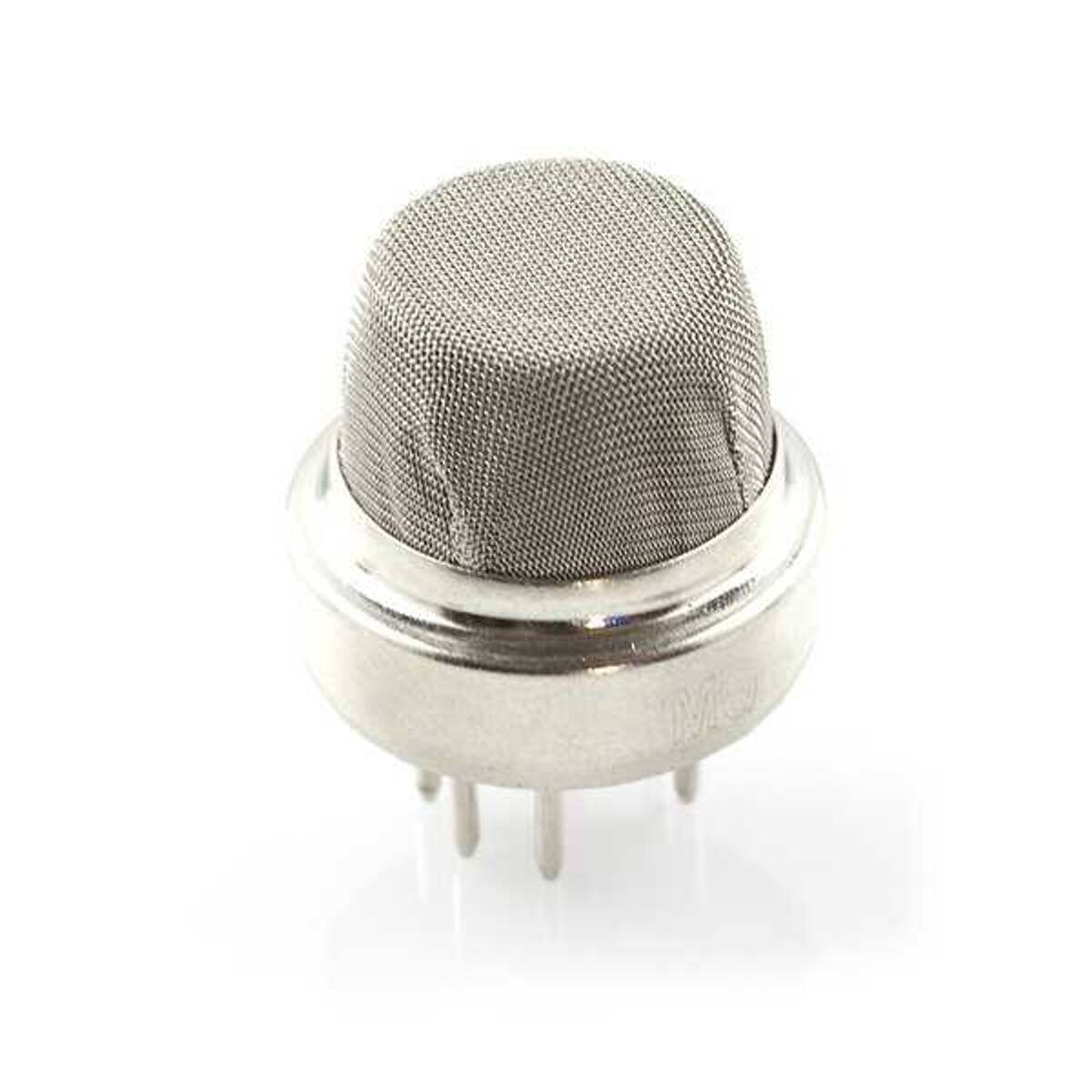

Bu ürün modülsüz çıplak sensördür; metal elek kapaklı gövde ve pinlerden ibarettir. Üzerinde kart, karşılaştırıcı, trimpot veya çıkış pini yoktur. Kendi ölçüm devresini kuranlar ya da mevcut bir modülün yaşlanmış sensörünü değiştirenler için uygundur.
Öne Çıkan Avantajlar
Geniş gaz yelpazesi
LPG, propan, bütan, metan, hidrojen ve dumana tek sensörle tepki verir.
Sabit ısıtma
Döngüsel ısıtma gerektirmez; ısıtıcı sabit gerilimle sürülür.
Modülsüz sade gövde
Hazır kart yerine kendi ölçüm devrenizi tasarlamanıza izin verir.
Yedek parça olarak uygun
Mevcut bir MQ-2 modülünde yaşlanan sensörü değiştirmek için kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | MQ-2 |
| Hedef gazlar | LPG, propan, bütan, metan, hidrojen, duman |
| Sensör tipi | Yarı iletken (SnO2) |
| Paket | Modülsüz çıplak sensör |
| Pin sayısı | 6 |
| Isıtma | Sabit (döngüsel ısıtma gerekmez) |
| Isıtıcı gerilimi | Veri sayfasına göre, üründe belirtildiği gibidir |
| Ön ısınma | Gerekli (kararlı okuma için) |
| Çıkış | Direnç değişimi (harici devre gerekir) |
Kullanım Alanları
- Gaz kaçağı uyarı devresi yapımı
- Duman ve yangın erken uyarısı
- Mutfak ve kazan dairesi izleme
- Karavan ve tekne gaz denetimi
- Depo ve atölye gaz izleme
- Mevcut modülde sensör değişimi
- Özel ölçüm devresi tasarımı
- Hava kalitesi veri kaydı
- Havalandırma tetikleme sistemi
- Elektronik eğitim ve laboratuvar çalışmaları
Bu ürün çıplak sensördür; doğrudan mikrodenetleyiciye bağlanamaz, ısıtıcı sürme devresi ve yük direnci içeren bir ölçüm katı gerekir. MQ serisi sensörler kalibre cihaz değildir; can güvenliği gerektiren gaz ve yangın alarmlarında sertifikalı dedektör kullanılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Doğrudan Arduino'ya bağlayabilir miyim?
Hayır. Isıtıcı sürme devresi ve yük direnci içeren bir ölçüm katı gerekir. Hazır devre isteyenler modüllü sürümü tercih etmelidir.
Modüllü sürümden farkı ne?
Modüllü sürümde sensör, karşılaştırıcı, trimpot ve analog/dijital çıkış pinleri bulunan bir kart üzerindedir. Bu üründe yalnızca çıplak sensör vardır.
Ön ısınma ne kadar sürer?
Kararlı okuma için ön ısınma gereklidir. Süre veri sayfasında belirtilir; yeni sensörlerde ilk çalıştırmada daha uzun beklemek gerekebilir.
Hangi gazı ölçtüğünü ayırt eder mi?
Hayır. MQ-2 birden çok yanıcı gaza birlikte tepki verir; tek bir gazı ayırt etmez.
Ppm olarak ölçüm verir mi?
Doğrudan vermez. Veri sayfasındaki duyarlılık eğrisine göre kalibrasyon ve hesaplama yapılması gerekir.
