MQ-6 LPG, Bütan ve Propan Gaz Sensörü - Modülsüz
MQ-6 Gaz Sensörü Hakkında Detaylı İnceleme
MQ-6, LPG, bütan ve propan gibi sıvılaştırılmış petrol gazlarına duyarlı bir yarı iletken gaz sensörüdür. Sensörün içindeki kalay dioksit (SnO2) katmanı, hedef gazın varlığında direncini düşürür; bu direnç değişimi uygun bir devreyle gerilime çevrilerek ölçülür.

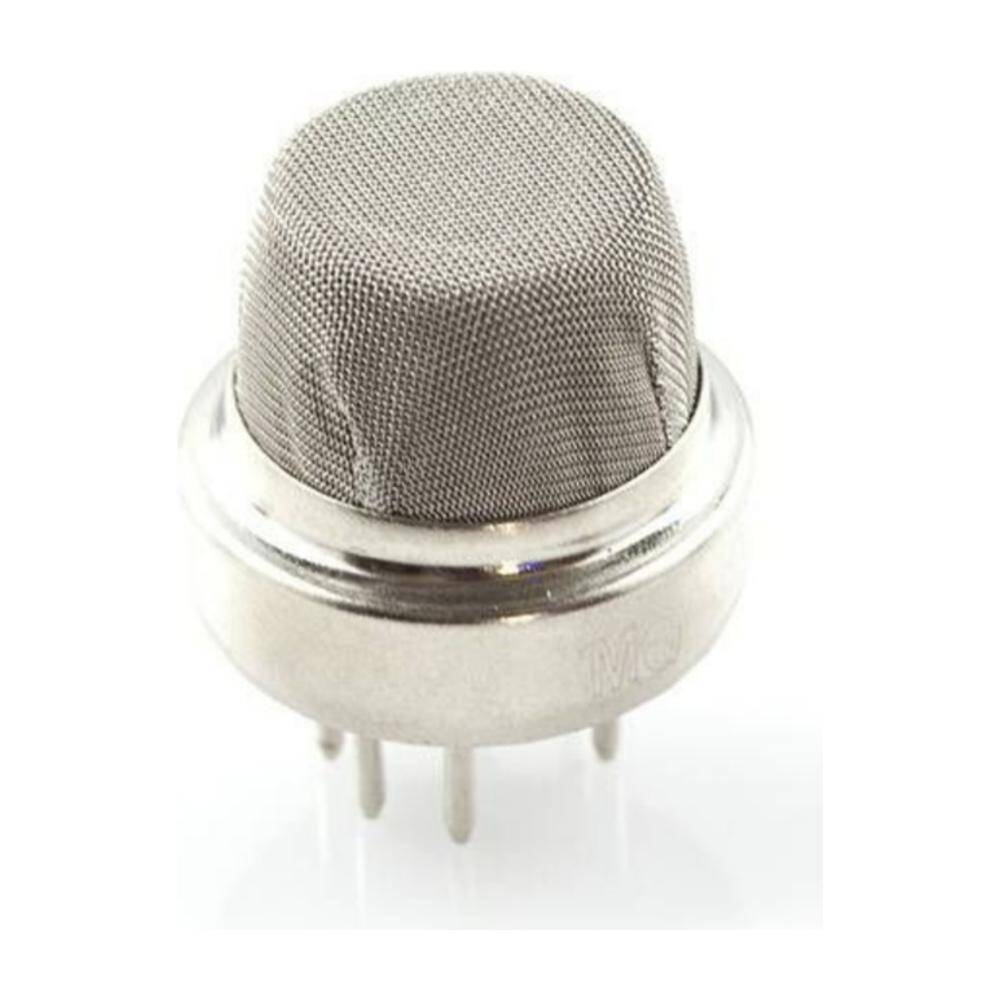

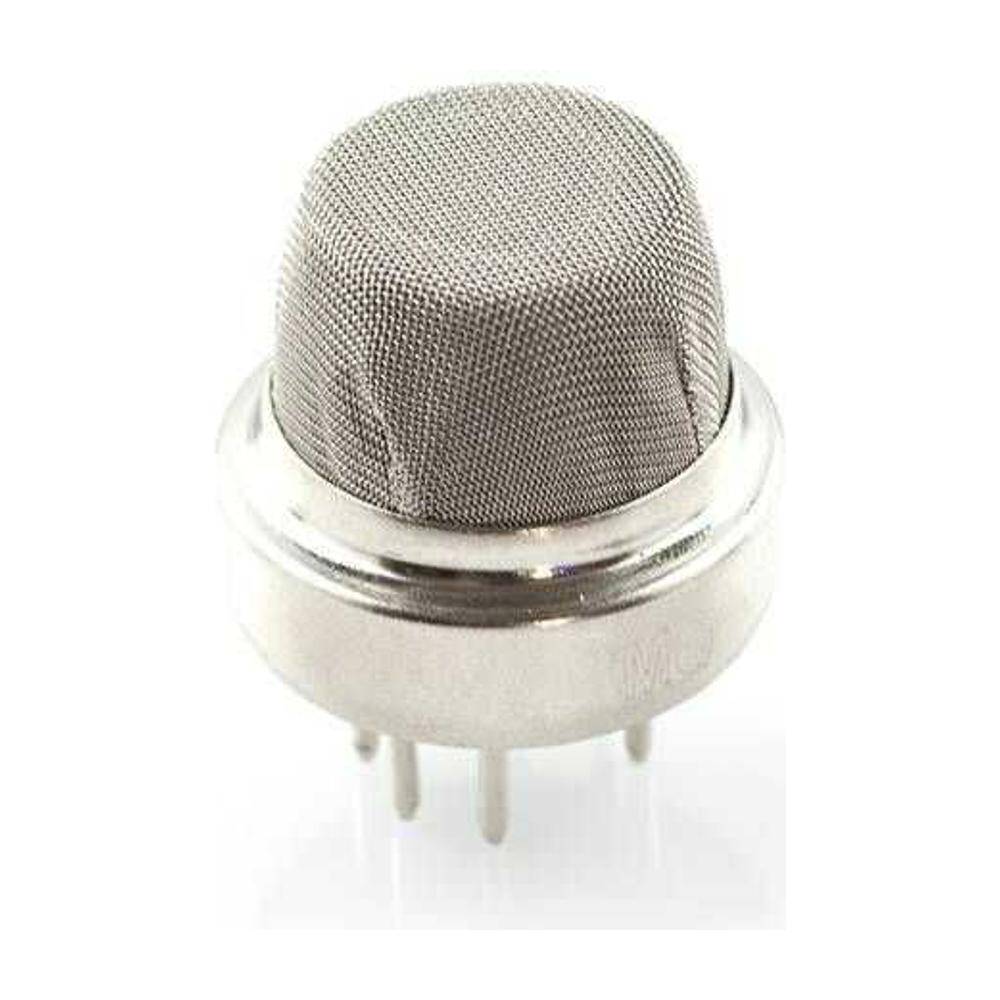

Bu ürün modülsüz çıplak sensördür: metal elek kapaklı sensör gövdesi ve altındaki pinlerden ibarettir, üzerinde kart, karşılaştırıcı veya trimpot yoktur. Kendi ölçüm devresini tasarlayanlar, mevcut bir kartın sensörünü yenileyenler veya özel bir yerleşim gerekenler için uygundur.
Sensörün içinde bir ısıtıcı bulunur; doğru okuma için bu ısıtıcının beslenmesi ve sensörün ön ısınma süresini tamamlaması gerekir. Ön ısınma tamamlanmadan alınan değerler yanıltıcıdır. Devre kurulurken yük direnci (RL) ve ısıtıcı beslemesi veri sayfasına göre seçilmelidir.
Öne Çıkan Avantajlar
LPG ailesine duyarlı
LPG, bütan ve propan gibi yaygın tüp gazlarını algılamak için optimize edilmiştir.
Modülsüz sade gövde
Kart üzerindeki hazır devre yerine kendi ölçüm katınızı tasarlamanıza izin verir.
Yedek parça olarak uygun
Mevcut bir MQ-6 modülünde yaşlanan sensörü değiştirmek için kullanılabilir.
Hızlı tepki
Yarı iletken sensör yapısı gaz varlığına kısa sürede tepki verir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | MQ-6 |
| Hedef gazlar | LPG, bütan, propan |
| Sensör tipi | Yarı iletken (SnO2) |
| Paket | Modülsüz çıplak sensör |
| Pin sayısı | 6 |
| Isıtıcı | Dahili |
| Isıtıcı gerilimi | Veri sayfasına göre, üründe belirtildiği gibidir |
| Ön ısınma | Gerekli (kararlı okuma için) |
| Çıkış | Direnç değişimi (harici devre gerekir) |
Kullanım Alanları
- Gaz kaçak dedektörü yapımı
- Mutfak güvenlik alarmı
- Karavan ve tekne gaz uyarısı
- Endüstriyel gaz izleme
- Tüp depolama alanı denetimi
- Mevcut modülde sensör değişimi
- Özel ölçüm devresi tasarımı
- Gaz seviyesi veri kaydı
- Havalandırma tetikleme sistemi
- Elektronik eğitim ve laboratuvar çalışmaları
Bu ürün çıplak sensördür; üzerinde kart ve devre yoktur, doğrudan mikrodenetleyiciye bağlanamaz. Isıtıcı beslemesi ve yük direnci içeren bir devre kurulması gerekir. MQ serisi sensörler kalibre ölçüm cihazı değildir, hayati güvenlik sistemlerinde tek başına kullanılmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Doğrudan Arduino'ya bağlayabilir miyim?
Hayır. Sensörün ısıtıcısını besleyen ve direnç değişimini gerilime çeviren bir devre gerekir. Hazır devre isteyenler modüllü sürümü tercih etmelidir.
Kaç pini var ve nasıl bağlanır?
Altı pinlidir; karşılıklı pin çiftleri içeride birleşiktir. Bağlantı şeması veri sayfasında verilmiştir.
Ön ısınma neden gerekiyor?
Sensörün içindeki ısıtıcı algılama katmanını çalışma sıcaklığına getirir. Bu süre tamamlanmadan okunan değerler kararsızdır.
Doğalgazı algılar mı?
MQ-6 öncelikle LPG, bütan ve propan içindir. Metan ağırlıklı doğalgaz için MQ-4 daha uygundur.
Ppm olarak ölçüm verir mi?
Doğrudan vermez. Ppm değerine ulaşmak için veri sayfasındaki eğriye göre kalibrasyon ve hesaplama yapılması gerekir.
