LDR Işık Sensörü Kartı - 4 Pin
LDR Işık Sensörü Kartı Hakkında Detaylı İnceleme

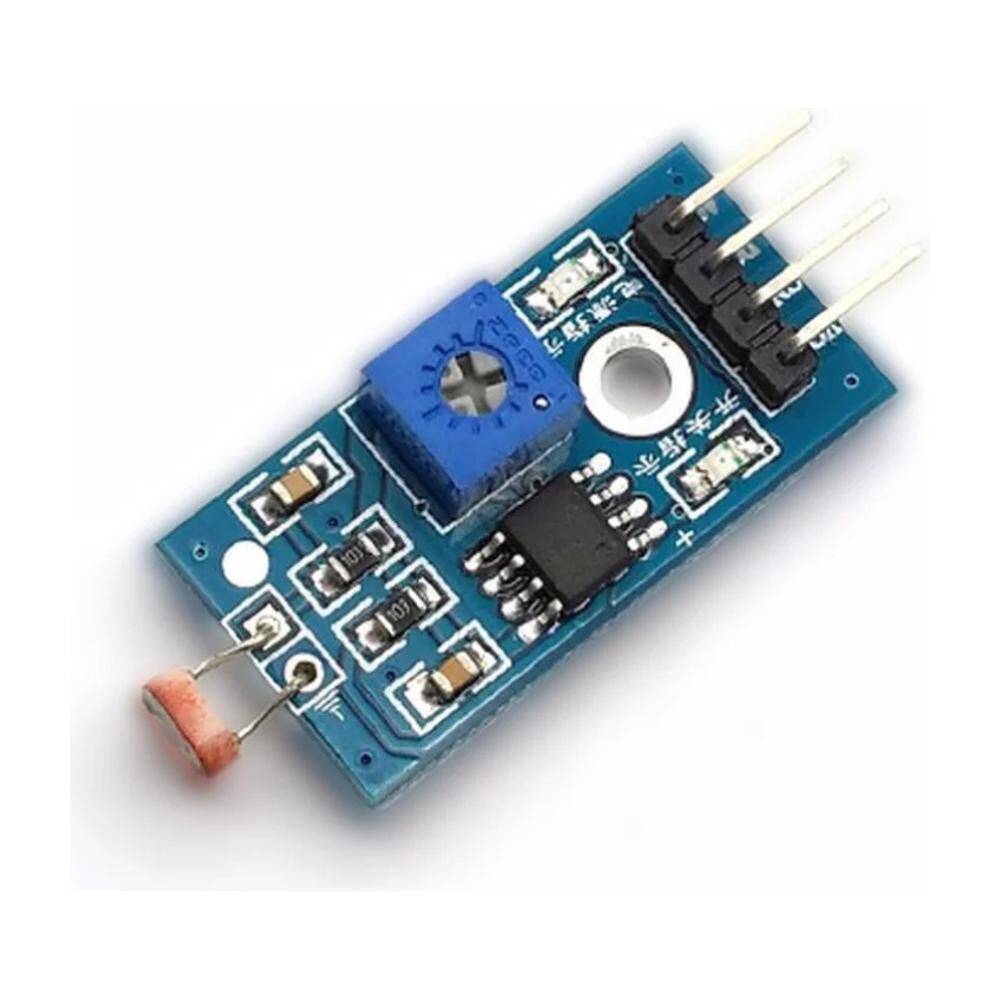

Bu modül bir LDR (foto direnç) ile LM393 karşılaştırıcıyı aynı kart üzerinde birleştirir. LDR'nin direnci ortam ışığı arttıkça düşer; kart bu değişimi hem ham analog gerilim olarak hem de eşik tabanlı dijital sinyal olarak dışarı verir.
Dört pinli sürüm, hem A0 analog çıkışını hem D0 dijital çıkışını aynı anda sunar. Analog çıkış ışık seviyesini kademeli olarak ölçmek, dijital çıkış ise 'karanlık oldu' gibi ikili kararlar vermek için kullanılır. Eşik, kart üzerindeki trimpotla ayarlanır.
Modül 3,3 V ve 5 V ile çalışır. Arduino, ESP32, STM32 ve Raspberry Pi projelerinde gece lambası, otomatik aydınlatma, çizgi izleme ve ışık tetiklemeli alarm gibi uygulamalarda yaygın olarak kullanılır.
Öne Çıkan Avantajlar
Analog + dijital çıkış
Işık seviyesi kademeli okunabildiği gibi eşik tabanlı ikili karar da alınabilir.
Trimpot ile hassasiyet
Dijital çıkışın hangi ışık seviyesinde tetikleneceği kart üzerinden ayarlanır.
LM393 karşılaştırıcı
Kararlı ve gürültüye dayanıklı dijital çıkış üretir.
3,3 V ve 5 V uyumu
Arduino, ESP32 ve Raspberry Pi ile seviye çeviricisiz kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | LDR (foto direnç) |
| Karşılaştırıcı | LM393 |
| Çıkışlar | A0 (analog), D0 (dijital) |
| Pin sayısı | 4 (VCC, GND, A0, D0) |
| Çalışma gerilimi | 3,3 V - 5 V |
| Eşik ayarı | Kart üzerinde trimpot |
| Gösterge | Besleme ve durum LED'i |
| Tepki | Işık arttıkça LDR direnci düşer |
Kullanım Alanları
- Otomatik gece lambası
- Sokak aydınlatma kontrolü
- Işık tetiklemeli alarm
- Çizgi izleyen robot
- Güneş takip sistemi
- Akıllı perde otomasyonu
- Fotoğraf kapanı düzenekleri
- Kutu açılma algılama
- Ortam ışığı veri kaydı
- Eğitim ve prototip çalışmaları
LDR kalibre bir lüksmetre değildir; mutlak aydınlık seviyesi ölçmez, göreli değişimi okur. Işık şiddetini birim cinsinden ölçmek gerekiyorsa BH1750 gibi dijital bir ışık sensörü tercih edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Lüks cinsinden ölçüm yapar mı?
Hayır. LDR göreli bir değer verir. Kalibre ölçüm için dijital ışık şiddeti sensörleri kullanılmalıdır.
3 pinli sürümden farkı ne?
3 pinli sürümlerde yalnızca tek çıkış bulunur. Bu 4 pinli kart hem analog hem dijital çıkışı aynı anda verir.
Dijital çıkış nasıl ayarlanır?
Trimpot çevrilerek eşik belirlenir; ışık eşiğin altına indiğinde D0 durum değiştirir ve LED yanar.
Mikrodenetleyicisiz kullanılır mı?
Evet. D0 çıkışı bir transistör veya röle modülünü tetikleyerek basit bir gece anahtarı kurulabilir.
Dış ortamda kullanılır mı?
Kart korumasızdır. Dış ortamda kullanacaksanız neme ve suya karşı uygun bir kutu içine alın.
