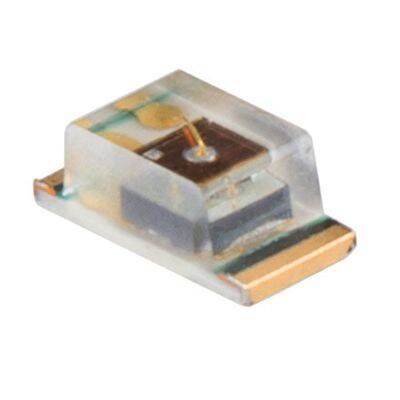

ALS-PT19-315C SMD Ortam Işığı Sensörü - Fototransistör
ALS-PT19-315C SMD Ortam Işığı Sensörü Hakkında Detaylı İnceleme
ALS-PT19-315C, Everlight üretimi bir ortam ışığı fototransistörüdür. Üzerine düşen ışık şiddetiyle orantılı bir akım geçirir; bu akım bir yük direnci üzerinden gerilime çevrilerek mikrodenetleyicinin analog girişiyle okunur.
Sıradan bir LDR'den farkı, spektral tepkisinin insan gözünün görme eğrisine yakın olmasıdır. Kızılötesi bölgeye duyarlılığı düşüktür, bu yüzden akkor lamba veya güneş ışığı altında LDR gibi yanıltıcı yüksek değer vermez. Tepkisi de LDR'den çok daha hızlıdır.
SMD kılıftadır ve yüzeye monte edilir. Kullanımı basittir: kolektör ucu beslemeye, emitör ucu bir direnç (tipik 10 kΩ) üzerinden şaseye bağlanır; direncin üstündeki gerilim okunur. Direnci büyütmek hassasiyeti artırır, küçültmek ölçüm aralığını genişletir.
Öne Çıkan Avantajlar
İnsan gözüne yakın tepki
Spektral duyarlılığı görünür ışık bandında yoğunlaşır; kızılötesi kaynaklı yanlış okuma yapmaz.
LDR'den hızlı
Fototransistör olduğu için tepki süresi mikrosaniye mertebesindedir; LDR'nin milisaniyelerce süren yavaş tepkisi yoktur.
Geniş besleme aralığı
2,5 V - 5,5 V arası çalışır; 3,3 V'luk ESP32 ve 5 V'luk Arduino kartlarının ikisine de uyar.
İki uçlu, basit devre
Tek bir yük direnciyle çalışır. Ayrı sürücü entegresi, kalibrasyon devresi veya haberleşme hattı gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | ALS-PT19-315C |
| Üretici | Everlight |
| Tip | Ortam ışığı fototransistörü |
| Besleme | 2,5 - 5,5 V DC |
| Çıkış | Işıkla orantılı akım (analog) |
| Tipik çıkış akımı | Yaklaşık 45 µA @ 1000 lux |
| Tepe dalga boyu | Yaklaşık 570 nm (yeşil-sarı) |
| Görüş açısı | Yaklaşık ±60° |
| Kılıf | SMD, yüzeye montaj |
| Çalışma sıcaklığı | -40 ... +85 °C |
Kullanım Alanları
- Ekran arka ışığının ortama göre ayarlanması
- Gece lambası ve otomatik aydınlatma
- Güneş takip sistemleri
- Akıllı ev ışık seviyesi ölçümü
- Pil ile çalışan cihazlarda ışık uyandırma
- Fotoğraf ve pozlama ölçüm devreleri
Ortam ışığını sayıya çevirmek gerektiğinde LDR ucuz ama yavaş ve kızılötesine karşı yanıltıcıdır. ALS-PT19 aynı işi gözün gördüğü gibi ve çok daha hızlı yapar.
Teknik Sıkça Sorulan Sorular (SSS)
LDR yerine neden bunu kullanayım?
LDR kızılötesine de tepki verir ve yavaştır; aynı lux değerinde farklı ışık kaynaklarında farklı okur. ALS-PT19 görünür ışığa göre kalibrelidir ve tepkisi anlıktır.
Nasıl bağlanır?
Kolektörü VCC'ye, emitörü 10 kΩ direnç üzerinden GND'ye bağlayın; direncin üst ucunu analog girişe verin. Daha hassas ölçüm için direnci 47-100 kΩ'a çıkarabilirsiniz.
Doğrudan lux değeri verir mi?
Hayır, analog bir değer verir. Lux'e çevirmek için bilinen bir ışık kaynağıyla iki noktadan kalibrasyon yapmanız gerekir.
SMD kılıfı elle lehimlenebilir mi?
Evet. Kılıf küçük olsa da pedleri yandan erişilebilir; ince uçlu havya ve lehim pastasıyla elle lehimlenebilir.
