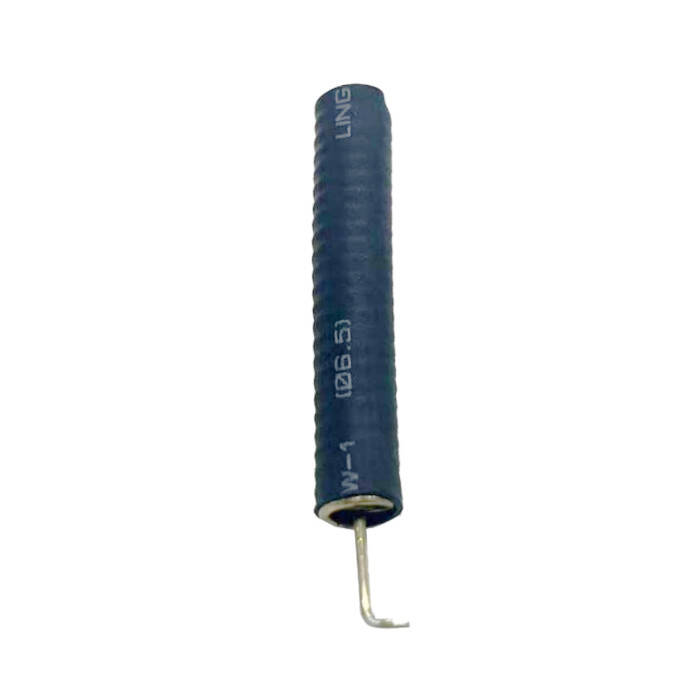

433 MHz Yaylı (Spring) Anten - Lehimlenebilir, Dahili Montaj
433 MHz Yaylı (Spring) Anten Hakkında Detaylı İnceleme
433 MHz bandında çalışan yaylı (spring / helis) antendir. Ucu karta doğrudan lehimlenir.
Yaylı anten, iletken telin helis biçiminde sarılmasıyla üretilir. Bu sarım, aynı elektriksel uzunluğu çok daha kısa bir fiziksel boyda elde etmeyi sağlar — düz bir tel anten için gereken uzunluk sarılarak birkaç santimetreye iner.
433 MHz, kısa mesafe kablosuz haberleşmenin en yaygın bandıdır: garaj kumandaları, kablosuz ziller, alarm sensörleri ve sayaç okuma sistemleri bu bandı kullanır. 2,4 GHz'e göre daha uzun menzil verir ve duvarlardan daha iyi geçer.
Konnektörü yoktur; doğrudan karta lehimlenir. Bu, hem maliyeti düşürür hem de konnektör kaybını ortadan kaldırır. Seri üretimde tek lehim noktasıyla montaj biter.
Anten kutu içine gizlenir; dışarı çıkan bir parça olmadığı için cihazın gövde tasarımını kısıtlamaz.
Öne Çıkan Avantajlar
433 MHz Bandı
Bu banttaki kablosuz modüller için hazır çözüm.
Helis Sarım
Kısa fiziksel boyda uzun elektriksel uzunluk.
Doğrudan Lehimlenir
Konnektör yok; maliyet ve kayıp düşer.
Kutu İçine Gizlenir
Dışarı çıkan parça yok; gövde tasarımını kısıtlamaz.
Tek Lehim Noktası
Seri üretimde hızlı montaj.
433MHz Klasik Bant
Kumanda, zil ve alarm sistemlerinin standardı.
Uzun Menzil
2.4 GHz'e göre daha uzağa gider, duvardan daha iyi geçer.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Yaylı (spring / helis) anten |
| Frekans | 433 MHz |
| Bağlantı | Karta doğrudan lehim |
| Montaj | Dahili — kutu içi |
| Üretici | Sunnyway RF |
| Üretici Kodu | SWS008-SW25029IA67 |
| Paket İçeriği | 1 adet anten |
Kullanım Alanları
- Kablosuz modül anteni
- Uzaktan kumanda alıcı/vericileri
- Kablosuz sensör düğümleri
- Alarm ve güvenlik sistemleri
- Kablosuz kapı zili
- IoT saha cihazları
- Kendi PCB tasarımlarınız
- Seri üretim kartlar
- Prototip ve AR-GE
- Maker projeleri
Antenin performansı montaj yerine bağlıdır. Metal gövde içine kapatılan bir anten neredeyse hiç yayın yapmaz; anteni kutunun plastik yüzeyine ya da dışına yerleştirin. Anten gövdesinin altına ve çevresine bakır alan (ground plane) gelmemelidir — kart tasarımında bu bölge boş bırakılır. U.FL/İpex konnektör küçük ve hassastır; takarken düz bastırılmalı, çıkarırken kablodan çekilmemelidir. Kabloyu keskin katlamayın, iç iletken zamanla kopar. Verici tarafta ülkenizin frekans ve güç sınırlarına uyulması gerekir. Yaylı antenler sarımı ezilirse ayar kaçar; montajda sıkıştırmayın.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi frekans?
433 MHz.
Nasıl bağlanır?
Konnektörü yoktur, ucu doğrudan karta lehimlenir.
Kutunun içinde çalışır mı?
Plastik kutuda evet. Metal gövde yayını keser.
Sarımı ezilirse ne olur?
Ayar kaçar ve menzil düşer. Montajda sıkıştırmayın.
