3144E Hall Manyetik Sensör Modülü - LM393 Karşılaştırıcılı, Dijital Çıkış
3144E Hall Manyetik Sensör Modülü - LM393 Karşılaştırıcılı, Dijital Çıkış Hakkında Detaylı İnceleme

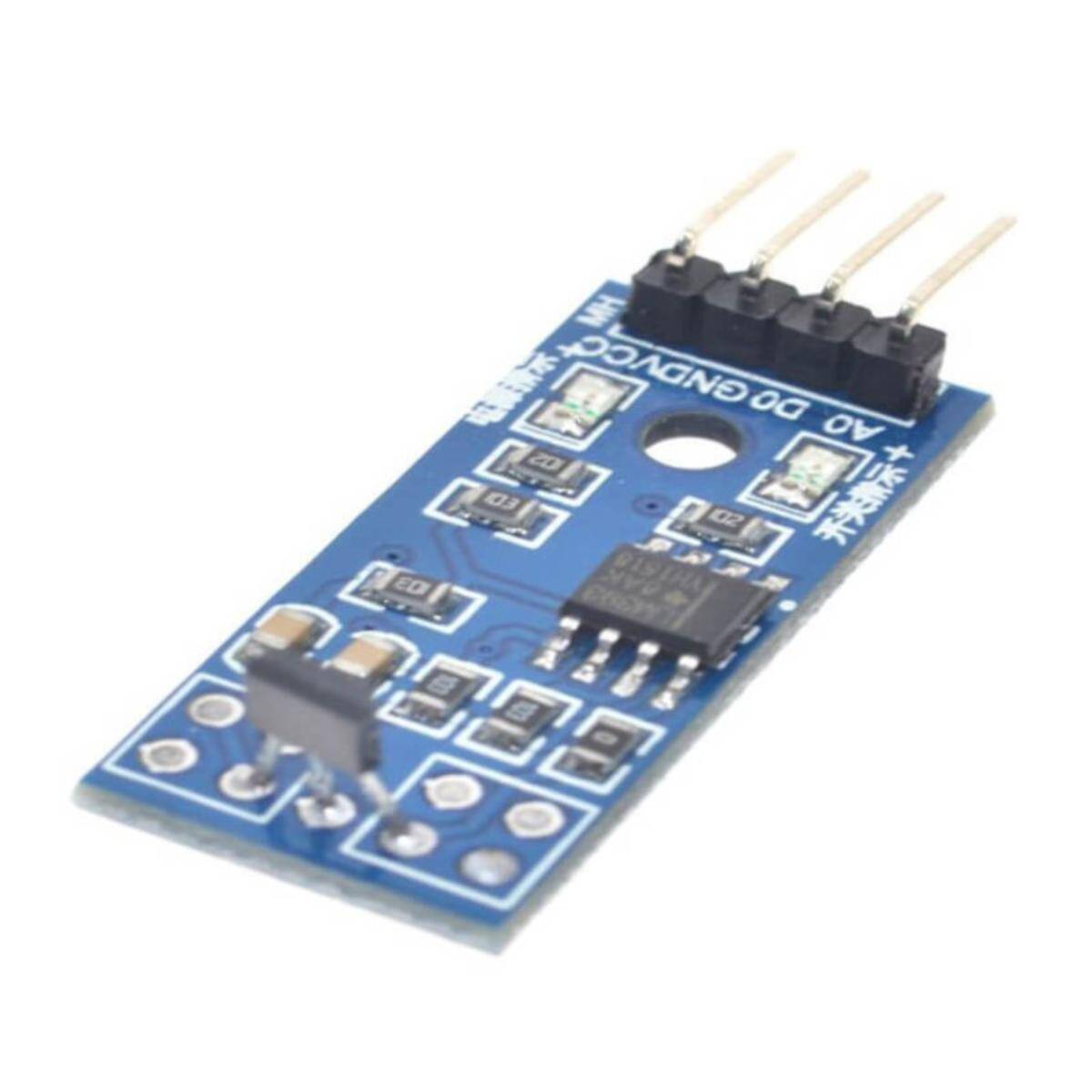

Bu modül, 3144E anahtarlamalı hall etkili sensör ile LM393 karşılaştırıcıyı aynı kart üzerinde birleştirir. Sensöre bir mıknatısın uygun kutbu yaklaştığında dijital çıkış LOW olur ve sinyal LED'i yanar; manyetik alan yokken çıkış HIGH kalır.
Karşılaştırıcı çıkışı temiz ve kararlı bir dijital sinyal üretir; 15 mA'den fazla akım sürebilir. Kartta güç ve sinyal olmak üzere iki gösterge LED'i ile sabitleme için 3 mm vida deliği bulunur. Kart 3,3–5 V ile çalışır.
Kartta dört pin bulunsa da üretici verisine göre AO (analog) pini bu modelde geçerli değildir; modül yalnızca dijital (var / yok) çıkış verir. Algılama mesafesi mıknatısa bağlı olarak yaklaşık 1 cm'dir. Mağazamızdaki KY-003'ten farkı, karşılaştırıcılı çıkış ve LED göstergeleridir.
Öne Çıkan Avantajlar
LM393 karşılaştırıcı
Gürültüsüz, kararlı dijital çıkış sağlar.
Gösterge LED'leri
Güç ve algılama durumu kart üzerinde görülür.
3,3 V / 5 V uyumlu
Arduino, ESP32 ve Raspberry Pi ile doğrudan kullanılır.
Vida delikli kart
3 mm delikle mekanizmaya kolayca sabitlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Sensör | 3144E anahtarlamalı hall sensörü |
| Karşılaştırıcı | LM393 |
| Çalışma gerilimi | 3,3 – 5 V DC |
| Çıkış | Dijital (alan varken LOW) |
| Çıkış akımı | 15 mA üzeri |
| Analog çıkış | Yok (AO pini bu modelde geçersiz) |
| Algılama mesafesi | Yaklaşık 1 cm (mıknatısa bağlı) |
| Kart boyutu | 32 × 14 mm |
| Pinler | VCC, GND, DO, AO |
Kullanım Alanları
- Motor devir ölçümü
- Tekerlek hız sensörü
- Kapı ve kapak algılama
- Konum ve uç nokta tespiti
- Su sayacı darbe okuma
- Bisiklet hız göstergesi
- Robot enkoderi
- Mıknatıslı anahtar uygulamaları
- Arduino eğitim projeleri
- Güvenlik sistemleri
3144E tek kutuplu bir sensördür; mıknatısın yalnızca bir kutbuna (genellikle güney kutbu) tepki verir. Algılama olmuyorsa mıknatısı ters çevirerek deneyin.
Teknik Sıkça Sorulan Sorular (SSS)
Analog çıkış veriyor mu?
Hayır. Üretici verisine göre AO pini bu modelde geçerli değildir; modül yalnızca dijital çıkış verir.
Mıknatısı algılamıyor, neden?
3144E tek kutuba tepki verir; mıknatısı ters çevirip tekrar deneyin ve mesafeyi 1 cm'nin altına indirin.
KY-003 ile farkı nedir?
Bu kartta LM393 karşılaştırıcı, ayrı güç ve sinyal LED'leri ve vida deliği bulunur; KY-003 daha basit, 3 pinli bir karttır.
ESP32 ile kullanılır mı?
Evet, 3,3 V ile beslenerek ESP32 ve ESP8266 dijital pinlerine bağlanabilir.
Devir ölçümü yapılabilir mi?
Evet, dönen parçaya yapıştırılan mıknatısın her geçişinde bir darbe üretir; darbeler sayılarak devir hesaplanır.
