2S Lityum Pil Kapasite Göstergesi - TEST Butonlu
2S Lityum Pil Şarj Kapasite Göstergesi Hakkında Detaylı İnceleme
İki hücreli (2S) 8,4 V lityum pil paketlerinin doluluk seviyesini gösteren, şeffaf koruyucu kılıf içinde gelen kablolu bir modüldür. Paketin artı ve eksi ucuna bağlanır, ayrıca besleme gerektirmez.
Ön yüzde kırmızı TEST butonu ve yanında mavi kama biçiminde bir seviye çubuğu vardır. Butona basıldığında çubuğun altındaki beş LED'den doluluğa karşılık gelenler yanar; LED'lerin altında %25, %50, %70 ve %100 işaretleri basılıdır.
Göstergenin yalnızca butona basıldığında çalışması bilinçli bir tasarımdır: boştayken pili boşaltmaz, bu yüzden pakete kalıcı olarak takılabilir.

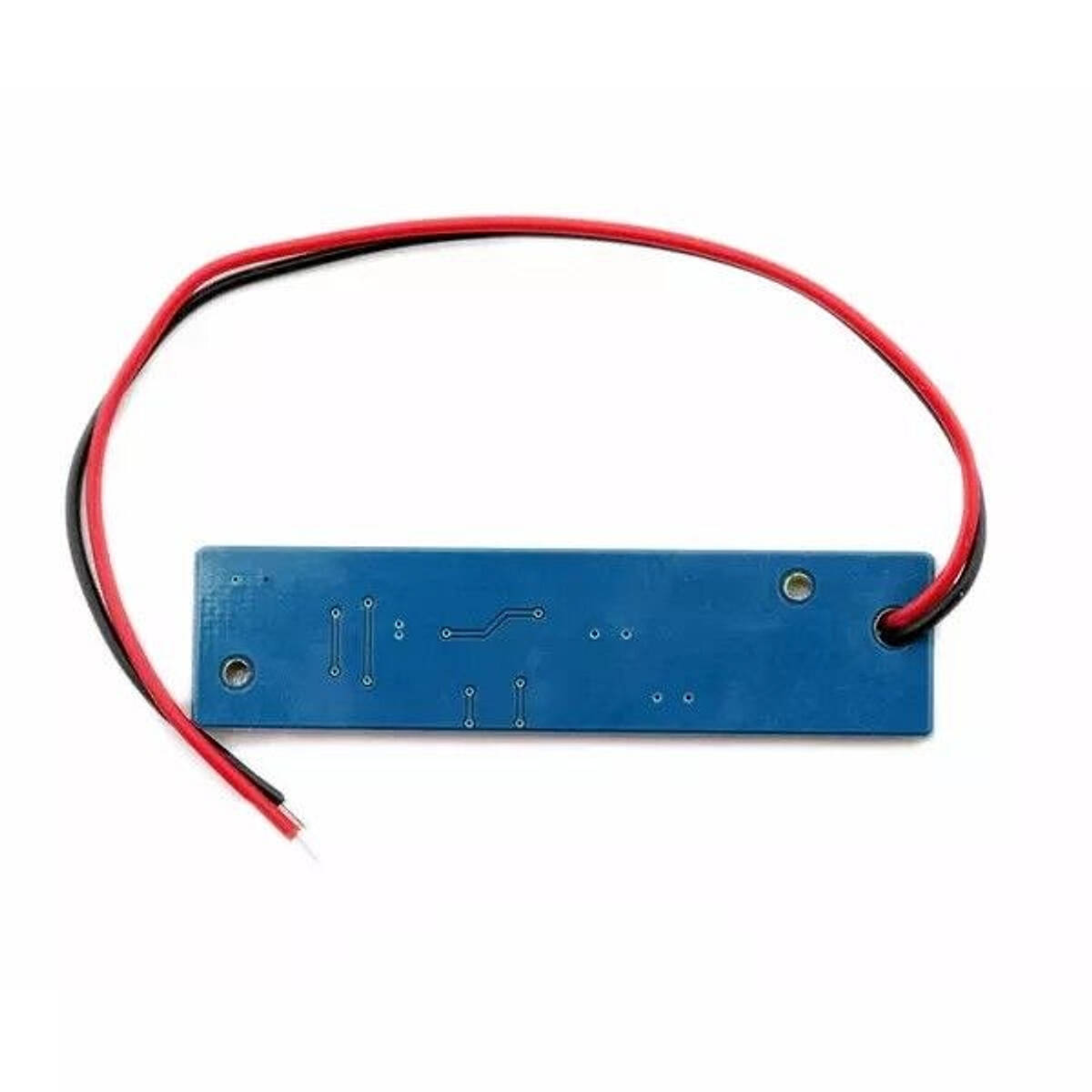

Şeffaf kılıf devreyi toz ve kazara temastan korur. Modül ince ve uzundur; pil paketinin yanına ya da kutunun dış yüzeyine rahatça yerleşir.
Öne Çıkan Avantajlar
TEST butonuyla okunur
Yalnızca basıldığında yanar; boştayken akım çekmez, pakete kalıcı takılabilir.
Yüzde işaretli LED'ler
%25, %50, %70 ve %100 işaretleri sayesinde doluluk tahmin değil, okunabilir bir değerdir.
Şeffaf koruyucu kılıf
Devre toza ve kazara temasa karşı korunur; ayrıca kutu gerekmez.
Hazır kablolu
Kırmızı ve siyah uçları pakete bağlamak yeterli; ek devre ya da ayar yoktur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Hücre sayısı | 2S (iki hücre seri) |
| Nominal gerilim | 7,4 V |
| Tam şarj gerilimi | 8,4 V |
| Gösterge | Mavi kama çubuk + 5 LED (%25 / %50 / %70 / %100) |
| Çalışma | TEST butonuna basıldığında |
| Gövde | Şeffaf koruyucu kılıflı |
| Ölçüler | Yaklaşık 60 x 15 mm |
| Bağlantı | Kablolu (kırmızı artı / siyah eksi) |
| Besleme | Ölçtüğü paketten, harici besleme gerekmez |
Kullanım Alanları
- 2S pil paketlerinde doluluk takibi
- El aleti ve taşınabilir cihaz bataryaları
- Robot ve maket bataryaları
- Taşınabilir hoparlör ve aydınlatma
- Kendin yap powerbank kutuları
- Yedek batarya paketleri
Paketin ne kadar dolu olduğunu bilmek, ne zaman şarj etmeniz gerektiğini bilmektir. Bu modül o bilgiyi tek butonla verir ve boştayken pili yormaz.
Teknik Sıkça Sorulan Sorular (SSS)
Sürekli açık kalır mı?
Hayır. Yalnızca kırmızı TEST butonuna basıldığında yanar; bu sayede boştayken pili boşaltmaz.
3S ya da 4S pakette kullanılır mı?
Hayır, bu kart 2S için ayarlıdır. Farklı hücre sayısında ölçüm yanlış çıkar; o paket için uygun sürüm kullanılmalıdır.
Ne kadar hassas?
Gerilim ölçümüne dayanır ve %25'lik kademelerle gösterir. Kesin kapasite ölçümü için akım sayan bir kulometre gerekir.
Nasıl bağlanır?
Kırmızı uç paketin artısına, siyah uç eksisine bağlanır. Ters bağlantı modülü bozar.
Yük varken ölçüm değişir mi?
Evet. Yük altında hücre gerilimi düştüğü için gösterge daha düşük okur; en doğru okuma yük yokken alınır.
