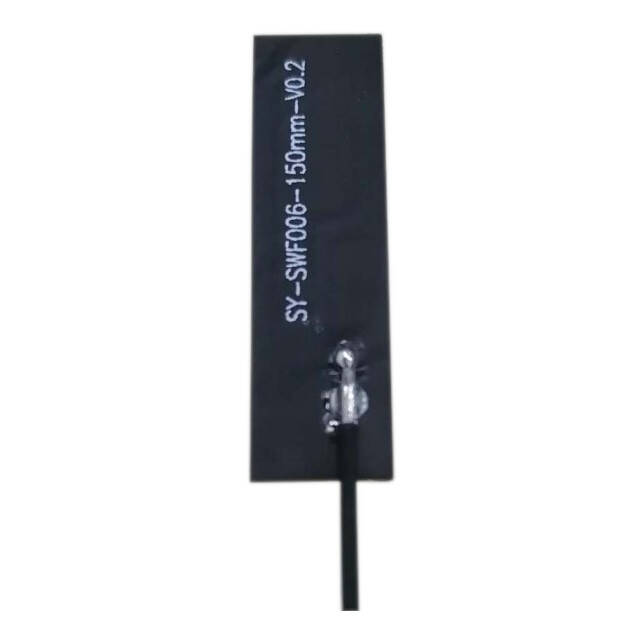

2.4/5GHz Çift Bant FPC WiFi Anten - 150mm İpex (U.FL), Yapışkanlı
2.4/5GHz Çift Bant FPC WiFi Anten Hakkında Detaylı İnceleme
2400-2500 MHz ve 5100-7125 MHz bantlarında çalışan esnek PCB (FPC) antendir. 150 mm kabloyla İpex (U.FL) konnektöre bağlanır.
FPC anten, ince ve bükülebilir bir film üzerine basılmış anten desenidir. Çubuk antenlerin aksine yer kaplamaz ve dışarı çıkmaz: kutunun iç yüzeyine yapıştırılır, dışarıdan hiç görünmez. Taşınabilir cihazlarda, kamera ve router gövdelerinde bu yüzden tercih edilir.
Çift bant olması, tek antenle hem klasik 2,4 GHz WiFi'ı hem de 5 GHz / 6 GHz (WiFi 6E) bantlarını karşılaması demektir. Ayrı ayrı iki anten yerleştirmeye ve iki kablo çekmeye gerek kalmaz.
Arkası yapışkanlıdır; koruyucu bant sıyrılıp kutunun iç yüzeyine bastırılır. Kalıcı yapışma için yüzeyin temiz ve yağsız olması gerekir.
İpex (U.FL) konnektör, ESP32, WiFi modülleri, mini PC ve kamera kartlarının üzerindeki standart anten soketidir; kablo doğrudan takılır.
Öne Çıkan Avantajlar
Çift Bant Tek Antende
2.4 GHz ve 5-7.125 GHz; ayrı anten ve kablo gerekmez.
Esnek FPC Yapı
Kutunun iç yüzeyine yapışır; dışarıdan görünmez, yer kaplamaz.
Yapışkanlı Arka Yüz
Koruyucu bandı sıyırıp bastırmak yeterli.
150mm Kablo
Anteni karttan uzağa, sinyalin iyi olduğu noktaya taşır.
İpex (U.FL) Konnektör
ESP32, WiFi modülü ve mini PC kartlarına doğrudan takılır.
WiFi 6E Bandını Kapsar
5100-7125 MHz aralığı güncel standartları destekler.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | FPC (esnek PCB) WiFi anten |
| Frekans | 2400~2500 MHz · 5100~7125 MHz |
| Kablo Uzunluğu | 150 mm |
| Konnektör | İpex / U.FL |
| Montaj | Yapışkanlı — iç yüzeye |
| Üretici | Sunnyway RF |
| Üretici Kodu | SWF006-150-SW23065IB77 |
| Paket İçeriği | 1 adet anten |
Kullanım Alanları
- ESP32 ve WiFi modülü anteni
- Mini PC ve kart bilgisayarlar
- IP kamera ve kayıt cihazları
- Router ve tekrarlayıcı gövdeleri
- Taşınabilir IoT cihazları
- Kutu içine gömülü kablosuz sistemler
- Drone ve telemetri
- Akıllı ev cihazları
- Prototip ve AR-GE
- Maker projeleri
Antenin performansı montaj yerine bağlıdır. Metal gövde içine kapatılan bir anten neredeyse hiç yayın yapmaz; anteni kutunun plastik yüzeyine ya da dışına yerleştirin. Anten gövdesinin altına ve çevresine bakır alan (ground plane) gelmemelidir — kart tasarımında bu bölge boş bırakılır. U.FL/İpex konnektör küçük ve hassastır; takarken düz bastırılmalı, çıkarırken kablodan çekilmemelidir. Kabloyu keskin katlamayın, iç iletken zamanla kopar. Verici tarafta ülkenizin frekans ve güç sınırlarına uyulması gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi frekansları kapsar?
2400-2500 MHz ve 5100-7125 MHz. Tek antenle 2.4 GHz ve 5/6 GHz WiFi.
Kablo ne kadar?
150 mm, ucunda İpex (U.FL) konnektör.
Nasıl monte edilir?
Arkası yapışkanlıdır; kutunun iç plastik yüzeyine yapıştırılır.
Metal kutuya yapıştırılır mı?
Hayır. Metal gövde yayını neredeyse tamamen keser; plastik yüzey gerekir.
