22 Pin FFC Flat Kablo - 1.0mm Adım, 100mm

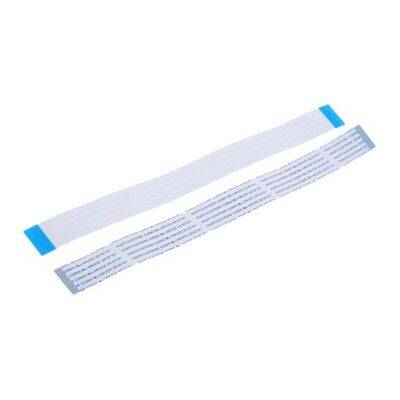

22 Pin FFC Flat Kablo - 1.0mm Adım, 100mm Hakkında Detaylı İnceleme
FFC (Flexible Flat Cable), ince ve esnek bir film üzerine dizilmiş paralel iletkenlerden oluşan şerit kablodur. Uçlarındaki açıkta bırakılmış temas yüzeyleri, kart üzerindeki FFC/FPC soketine doğrudan takılır; lehim veya konnektör sıkma gerekmez.
Bu model 22 iletkenli, 1,0 mm adımlı ve 100 mm boyundadır. Adım (pitch), iki iletkenin merkezleri arasındaki mesafedir ve soketle birebir uyması gerekir; 1,0 mm'lik kablo 0,5 mm'lik sokete takılmaz.
Dikkat edilmesi gereken ikinci nokta temas yüzeyinin hangi tarafta olduğudur. Uçlardaki açık bakır yüzeyler aynı tarafta ise kablo 'A tipi' (düz), karşılıklı taraflarda ise 'B tipi' (ters) olarak adlandırılır ve soketin kontak yönüne göre seçilmelidir.
Öne Çıkan Avantajlar
Çok iletken, çok az yer
22 hattı birkaç milimetre kalınlıkta taşır; jumper kablo demetinin kapladığı yerin onda birini kullanır.
Lehimsiz bağlantı
FFC soketine itilip mandalı kapatılarak bağlanır; havya gerekmez.
Esnek film
Kart arası dar açıklıklarda kıvrılarak geçer, hareketli parçalarda sınırlı sayıda bükülmeye izin verir.
Standart 1,0 mm adım
1,0 mm adımlı FFC soketi olan tüm kartlarla uyumludur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| İletken sayısı | 22 |
| Adım (pitch) | 1,0 mm |
| Boy | 100 mm |
| Renk | Beyaz |
| Tip | FFC flat kablo |
| Bağlantı | FFC / FPC soketi, lehimsiz |
| Not | Soketin adımı ve kontak yönü (A/B tipi) ile uyumlu olmalıdır |
Kullanım Alanları
- LCD ve OLED ekran bağlantıları
- Kamera modülü kabloları
- Yazıcı ve tarayıcı kafa bağlantıları
- Kart arası veri hatları
- Elektronik cihaz onarımında yıpranmış kablo değişimi
Yirmi iki hattı jumper kabloyla çekmek hem yer kaplar hem de karışır. FFC kablo aynı işi tek bir şeritle, hatasız ve çok daha az yerde yapar.
Teknik Sıkça Sorulan Sorular (SSS)
A tipi mi B tipi mi seçmeliyim?
Soketin kontaklarının üstte mi altta mı olduğuna bakın. Kablonun açık bakır yüzü kontaklara gelmelidir. Yanlış tip seçilirse hiçbir hat iletmez.
Soketten nasıl çıkarılır?
Soketin mandalını (siyah veya kahverengi şerit) tırnakla dışarı doğru çekin, kilit açılınca kabloyu düz çekerek çıkarın. Mandal açılmadan çekmek kontakları koparır.
Kablo kesilip kısaltılabilir mi?
Kesilebilir ama uç kısmındaki yalıtım soyulmadığı için yeni uç soket içinde temas etmez. Kısaltma yapacaksanız uç bölgesini çok dikkatli soymak gerekir; pratikte doğru boyda kablo almak daha güvenlidir.
Kaç kez bükülebilir?
FFC sınırlı sayıda bükülme için tasarlanmıştır. Sürekli hareket eden eksenlerde özel olarak üretilmiş yüksek esneklikli (flex-life) kablolar kullanılmalıdır.
