18 Pin FFC Flat Kablo - 1.0mm Adım, 100mm
18 Pin FFC Flat Kablo - 1.0mm Adım, 100mm Hakkında Detaylı İnceleme

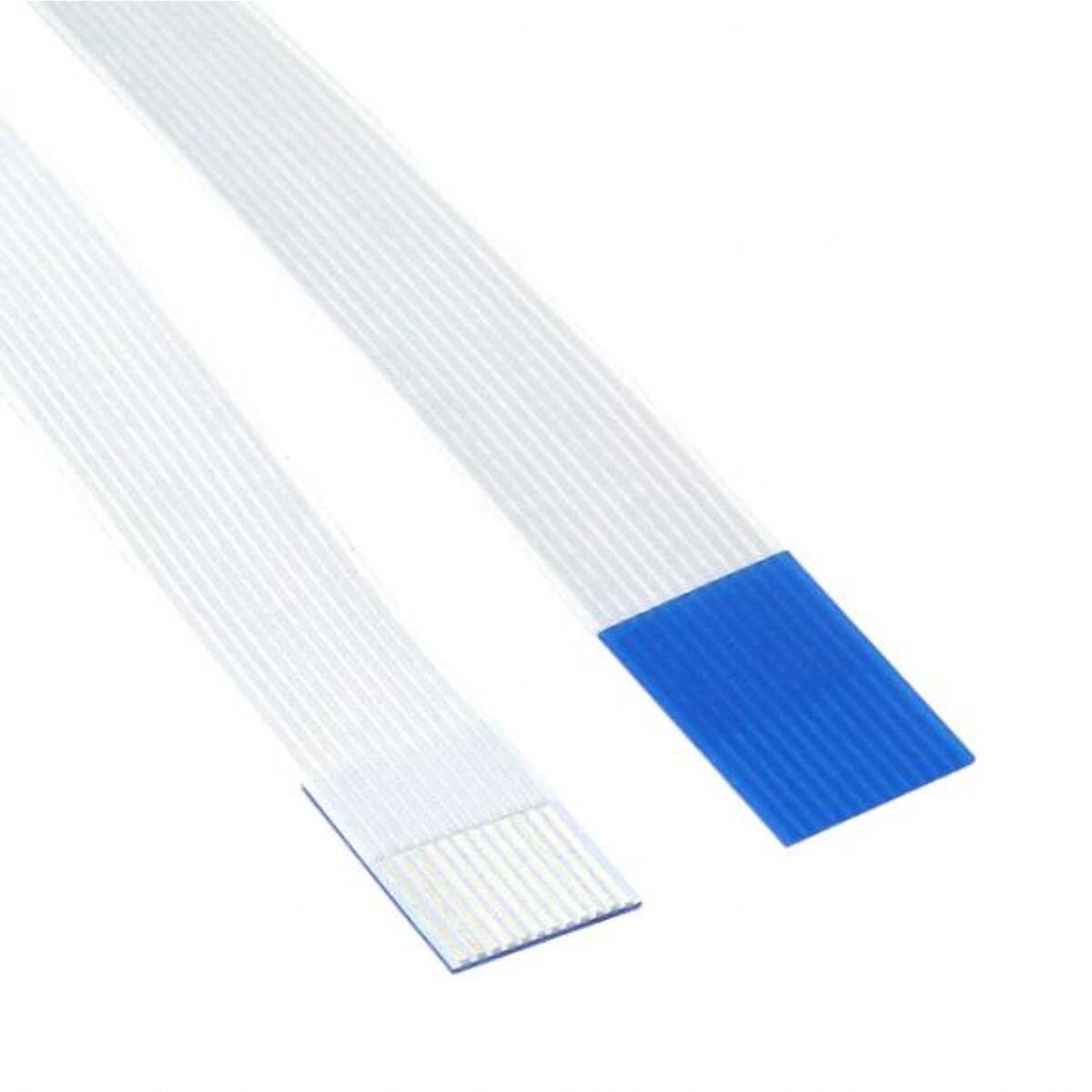

18 pinli, 1,0 mm adımlı, 100 mm uzunluğunda FFC (esnek düz) flat kablodur. Rengi beyazdır.
FFC kablo, ince ve esnek bir film üzerine dizilmiş iletkenlerden oluşur; ZIF/LIF soketlere doğrudan takılır, lehim gerektirmez. Ekran modülleri, kamera bağlantıları ve kart arası veri hatlarında kullanılır.
⚠ Bu kablo 2,54 mm adımlı IDC şerit kablo ile karıştırılmamalıdır — adım 1,0 mm'dir ve yalnızca aynı adımdaki FFC soketlerine uyar.
Öne Çıkan Avantajlar
18 Pin
Ekran ve kamera modüllerinde yaygın.
1.0mm Adım
FFC/ZIF soketleri için standart.
100mm Uzunluk
Kart arası kısa bağlantılar için.
Lehimsiz Bağlantı
Sokete doğrudan takılır.
Esnek Film
Dar kasalarda kıvrılarak geçer.
Beyaz Gövde
Kontak yüzü kolay ayırt edilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | FFC esnek düz kablo |
| Pin Sayısı | 18 |
| Adım (Pitch) | 1,0 mm |
| Uzunluk | 100 mm |
| Renk | Beyaz |
| Üretici | Connfly |
| Üretici Kodu | DS1057-03-1H18W4L8E1B |
| Paket İçeriği | 1 adet |
Kullanım Alanları
- LCD / TFT Ekran Bağlantısı
- Kamera Modülü
- Kart Arası Veri Hattı
- Dokunmatik Panel
- Yazıcı Kafası
- Onarım
- Prototip
- Yedek Parça
Teknik Sıkça Sorulan Sorular (SSS)
IDC şerit kabloyla aynı mı?
Hayır. IDC şerit kablo 2,54 mm adımlıdır ve konnektör sıkıştırılır. FFC 1,0 mm adımlıdır ve ZIF sokete lehimsiz takılır.
Kontaklar hangi yüzde?
FFC kablolarda kontaklar aynı yüzde ya da çapraz olabilir; sokete takmadan önce yönü kontrol edin.
Kesilip kısaltılır mı?
Uzunluk kesilebilir ancak uç kısmının yalıtımı soyulup kontak yüzeyi açılmalıdır; hazır uçlu kullanmak daha güvenlidir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
