14 Pin Flat (Yassı) Kablo - 1 Metre, 2.54mm
14 Pin Flat (Yassı) Kablo Hakkında Detaylı İnceleme
14 damarlı yassı (flat) kablodur ve 1 metre olarak satılır. İç damar kalınlığı 0.1 mm'dir.
Flat kablonun tek satırlık tanımı şudur: yan yana dizilmiş ve birbirine yapışık damarlar. Bu basit yapı iki büyük kolaylık getirir. Birincisi düzen — çok telli bağlantılarda kablolar birbirine dolanmaz, damar sırası hiç bozulmaz ve hangi ucun nereye gittiği her zaman bellidir.
İkincisi toplu sonlandırma: IDC konnektörler kablonun üzerine bastırılarak takılır. Konnektörün içindeki bıçaklar yalıtımı delip damarlara aynı anda temas eder — tek tek soyup lehimlemeye gerek kalmaz. Bir presleme ile 14 damarın hepsi bağlanmış olur.
14 damar, JTAG programlayıcı, LCD sürücü ve orta ölçekli kart arası bağlantılarda yaygın olarak kullanılır.

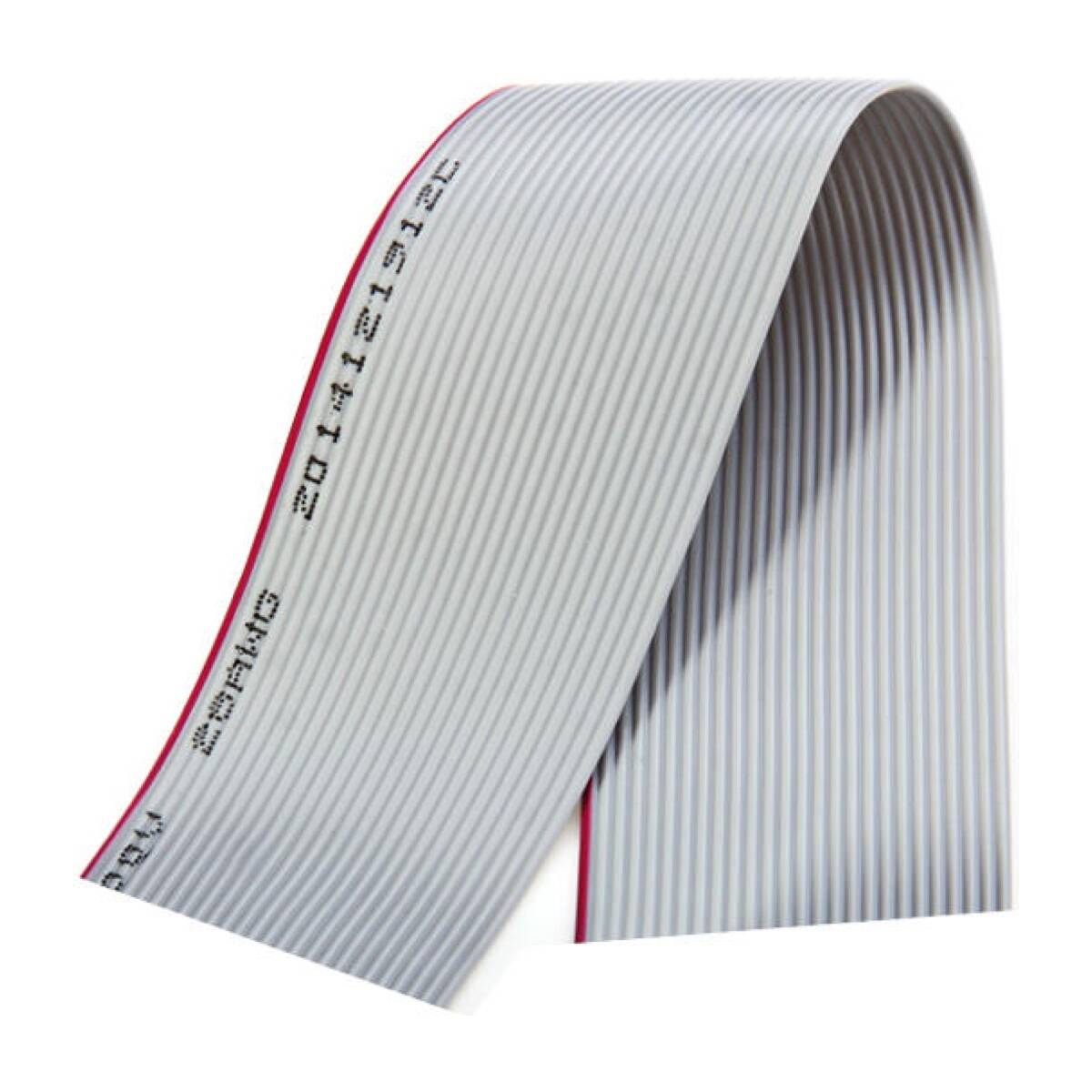

Kablonun bir kenarındaki kırmızı şerit 1 numaralı damarı işaretler. Bu, konnektörü ters takmayı önleyen basit ama kritik bir ayrıntıdır.
Öne Çıkan Avantajlar
Damar Sırası Bozulmaz
Yapışık yapı sayesinde kablolar dolanmaz; hangi ucun nereye gittiği bellidir.
IDC ile Toplu Bağlantı
Konnektör bastırılarak takılır; tek tek soyup lehimlemeye gerek yok.
Kırmızı Şerit İşareti
1 numaralı damar işaretlidir; konnektör ters takılmaz.
2.54mm Standart Aralık
Yaygın IDC konnektör ve header'larla uyumludur.
İnce ve Yassı
Dar aralıklardan geçer, kutu içinde yer kaplamaz.
14 Damar
Çok hatlı bağlantılar tek kablo ile taşınır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Flat (yassı) kablo |
| Damar Sayısı | 14 |
| Uzunluk | 1 metre |
| İç Damar Kalınlığı | 0.1 mm |
| Damar Aralığı | 2.54 mm |
| İşaret | Bir kenarda kırmızı şerit (1. damar) |
| Konnektör | Dahil değildir — IDC konnektör ayrıca gerekir |
| Paket İçeriği | 1 metre kablo |
Kullanım Alanları
- IDC konnektörlü bağlantılar
- Kart arası veri hatları
- LCD ve ekran bağlantıları
- Programlayıcı ve JTAG kabloları
- Endüstriyel pano içi bağlantı
- Bilgisayar ve çevre birimi onarımı
- Kendi cihaz tasarımlarınız
- Prototip ve deney düzenekleri
- Eğitim ve laboratuvar çalışmaları
- Maker projeleri
Fiyat 1 metre içindir. Kablo konnektörsüz gelir; IDC konnektör ve presleme aparatı ayrıca gerekir. Damarlar incedir (0.1 mm) — bu kablo sinyal ve düşük akım içindir, güç hattı olarak kullanılmamalıdır. Keskin katlamak damarları zamanla kırar; kıvrımlar geniş yarıçapta yapılmalıdır. Konnektör takarken kırmızı şeridin 1 numaralı pine geldiğinden emin olun.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç metre geliyor?
1 metre. Fiyat 1 metre içindir.
Konnektör dahil mi?
Hayır. IDC konnektör ayrıca temin edilmelidir.
Kırmızı şerit ne işe yarar?
1 numaralı damarı işaretler; konnektörün ters takılmasını önler.
Güç hattı olarak kullanılır mı?
Damarlar ince olduğu için uygun değildir; sinyal ve düşük akım içindir.
Damar aralığı kaç mm?
2.54 mm. Yaygın IDC konnektörlerle uyumludur.
