STM8S003K3T6C Mikrodenetleyici - 8-Bit, LQFP-32
STM8S003K3T6C Mikrodenetleyici Hakkında Detaylı İnceleme
STM8S003K3T6C, STMicroelectronics'in STM8S ailesine ait 8-bit bir mikrodenetleyicidir. Düşük maliyetli gömülü kontrol tasarımları için geliştirilmiş, yaygın olarak beyaz eşya kartlarında, güç kaynaklarında, aydınlatma sürücülerinde ve basit otomasyon devrelerinde kullanılan bir seridir.
Entegre 8 KB Flash program belleği, 1 KB RAM ve 128 bayt EEPROM içerir. Üzerinde 10-bit ADC, zamanlayıcılar, UART, SPI ve I2C çevre birimleri bulunur; bu çevre birimi seti, sensör okuma ve seri haberleşme gerektiren pek çok uygulamayı tek çipte çözmeye yeter.

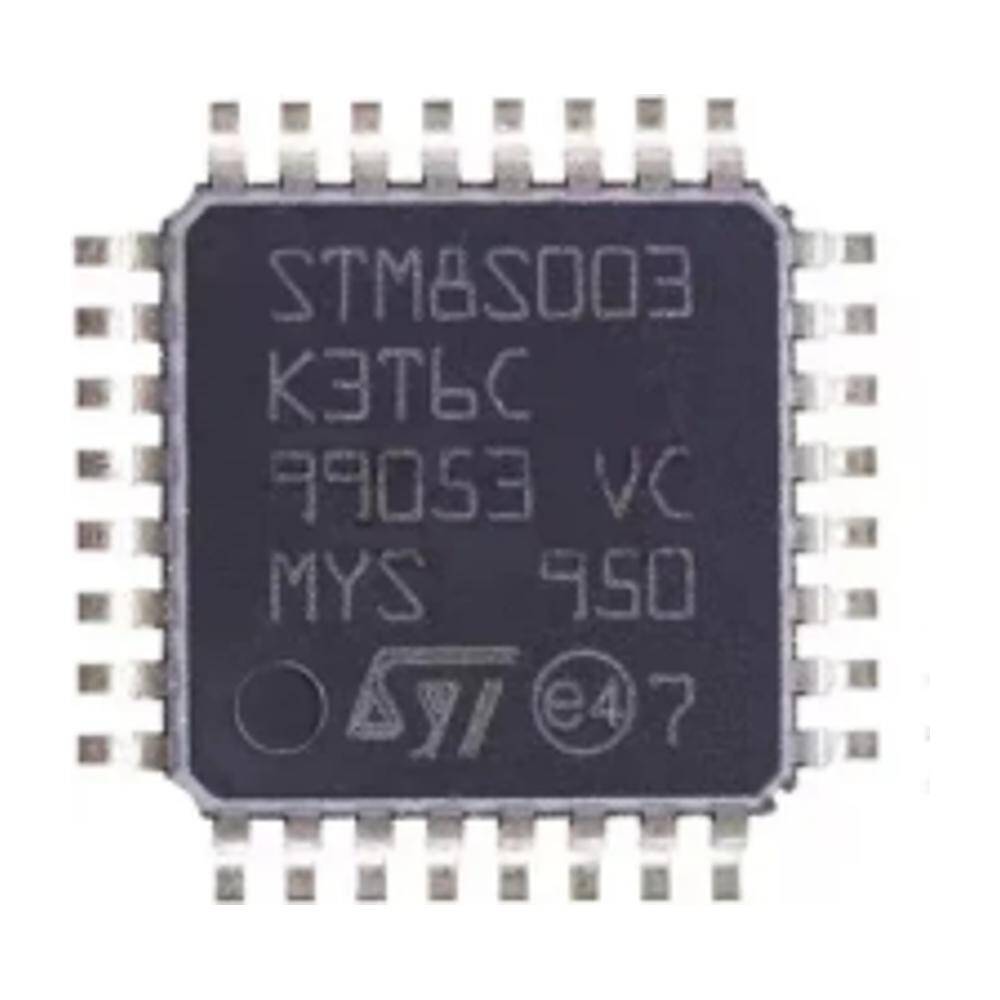

Kılıf LQFP-32'dir; 32 bacak, 0,8 mm adımla dört kenara dağılmıştır. Programlama tek telli SWIM arayüzü üzerinden ST-Link benzeri bir programlayıcı ile yapılır. Geliştirme için ST'nin kendi araç zinciri ya da SDCC gibi açık kaynak derleyiciler kullanılabilir.
Öne Çıkan Avantajlar
Düşük maliyetli gömülü çözüm
Basit kontrol görevlerini tek çipte, düşük maliyetle çözmek için tasarlanmıştır.
Zengin çevre birimi
ADC, zamanlayıcılar, UART, SPI ve I2C aynı entegrede bulunur.
SWIM ile tek telli programlama
Tek hat üzerinden programlama ve hata ayıklama yapılır, pin maliyeti düşüktür.
Yaygın kullanılan seri
STM8S ailesi endüstride yaygındır; örnek kod ve dokümantasyon bulmak kolaydır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | STM8S003K3T6C |
| Üretici | STMicroelectronics |
| Çekirdek | 8-bit STM8 |
| Flash bellek | 8 KB |
| RAM | 1 KB |
| EEPROM | 128 bayt |
| Kılıf | LQFP-32 (0,8 mm adım) |
| Çevre birimleri | ADC (10-bit), Timer, UART, SPI, I2C |
| Programlama | SWIM arayüzü |
| Çalışma gerilimi | 2,95 V - 5,5 V |
Kullanım Alanları
- Beyaz eşya kontrol kartları
- Güç kaynağı denetim devreleri
- LED sürücü ve aydınlatma kontrolü
- Basit motor kontrol kartları
- Sensör okuma ve seri aktarım
- Uzaktan kumanda alıcıları
- Şarj cihazı kontrol devreleri
- Endüstriyel zamanlayıcılar
- Kart tamiri ve entegre değişimi
- Gömülü sistem eğitimi
Bu ürün SMD kılıfta çıplak bir entegredir; geliştirme kartı, soket veya programlayıcı içermez. LQFP-32 kılıf lehimlemek için sıcak hava istasyonu veya ince uçlu havya ve flux gerektirir. Programlama için SWIM destekli bir programlayıcı gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Programlamak için ne gerekiyor?
SWIM arayüzünü destekleyen bir ST-Link veya uyumlu programlayıcı gerekir.
Arduino IDE ile programlanır mı?
STM8 için Arduino tabanlı topluluk projeleri bulunur, ancak standart yol ST'nin araç zinciri veya SDCC derleyicisidir.
Kaç KB program yazabilirim?
Flash bellek 8 KB'dır. Bu, basit kontrol uygulamaları için tipik olarak yeterlidir.
DIP kılıfı var mı?
Bu ürün LQFP-32 SMD kılıftır. Breadboard üzerinde denemek için LQFP-32 çevirici kart kullanmanız gerekir.
5 V ile çalışır mı?
Evet. Çalışma gerilimi aralığı 2,95 V ile 5,5 V arasındadır, hem 3,3 V hem 5 V sistemlerde kullanılabilir.
