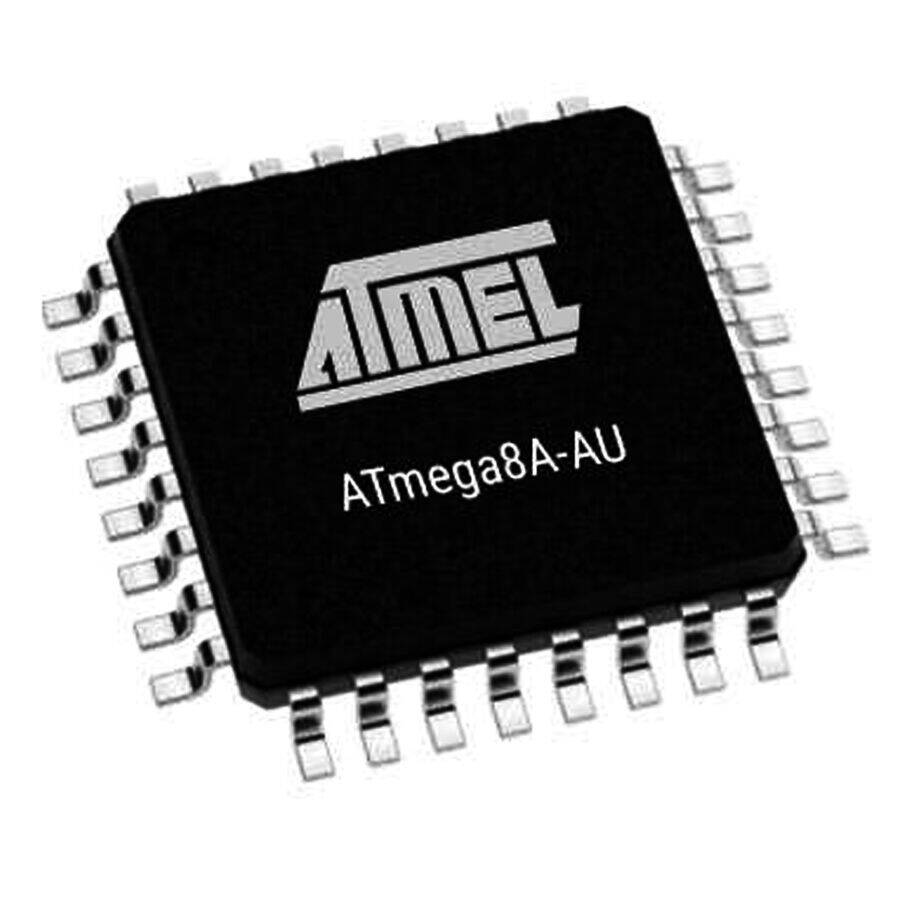

ATmega8A-AU Mikrodenetleyici - 8 Bit, 16MHz, TQFP-32 SMD
ATmega8A-AU Mikrodenetleyici Hakkında Detaylı İnceleme
ATmega8A-AU, Atmel/Microchip'in 8 bit AVR mikrodenetleyicisidir. 16 MHz'e kadar çalışır ve TQFP-32 yüzey montaj kılıfındadır.
ATmega8, AVR ailesinin klasikleşmiş üyelerinden biridir. 8 KB flash program belleği, 1 KB SRAM ve 512 byte EEPROM taşır. Arduino'nun kalbindeki ATmega328'in küçük kardeşidir — mimari ve komut seti aynıdır, bellek ve pin sayısı daha azdır.
Bu, pratikte şu anlama gelir: Arduino için yazılmış kodun ve bilginin çoğu doğrudan geçerlidir. Aynı derleyici, aynı programlayıcı, aynı mantık. Arduino kartıyla prototipini yaptığınız bir tasarımı, kendi PCB'nize bu entegreyi koyarak ürünleştirebilirsiniz.
TQFP-32 kılıf, DIP'e göre çok daha az yer kaplar. Kart alanının kritik olduğu tasarımlarda ve seri üretimde tercih edilen kılıftır. Çevre birimi olarak ADC, PWM, UART, SPI ve I²C sunar.
Öne Çıkan Avantajlar
AVR Ailesi — Arduino Uyumlu
Aynı mimari ve komut seti; Arduino bilgisi ve kodu doğrudan geçerlidir.
8KB Flash + 512B EEPROM
Orta ölçekli gömülü uygulamalar için yeterli program ve kalıcı veri alanı.
16 MHz'e Kadar
Zamanlama hassasiyeti gereken işlerde rahat çalışır.
TQFP-32 Kompakt Kılıf
DIP'e göre çok daha az yer kaplar; ürünleşmiş tasarımlar için uygundur.
Zengin Çevre Birimi
ADC, PWM, UART, SPI ve I²C dahili olarak bulunur.
Prototipten Üretime
Arduino ile geliştirdiğiniz tasarımı kendi kartınıza taşımanın doğrudan yolu.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | 8 bit AVR mikrodenetleyici |
| Model | ATmega8A-AU |
| Üretici | Atmel / Microchip |
| Hız | 16 MHz'e kadar |

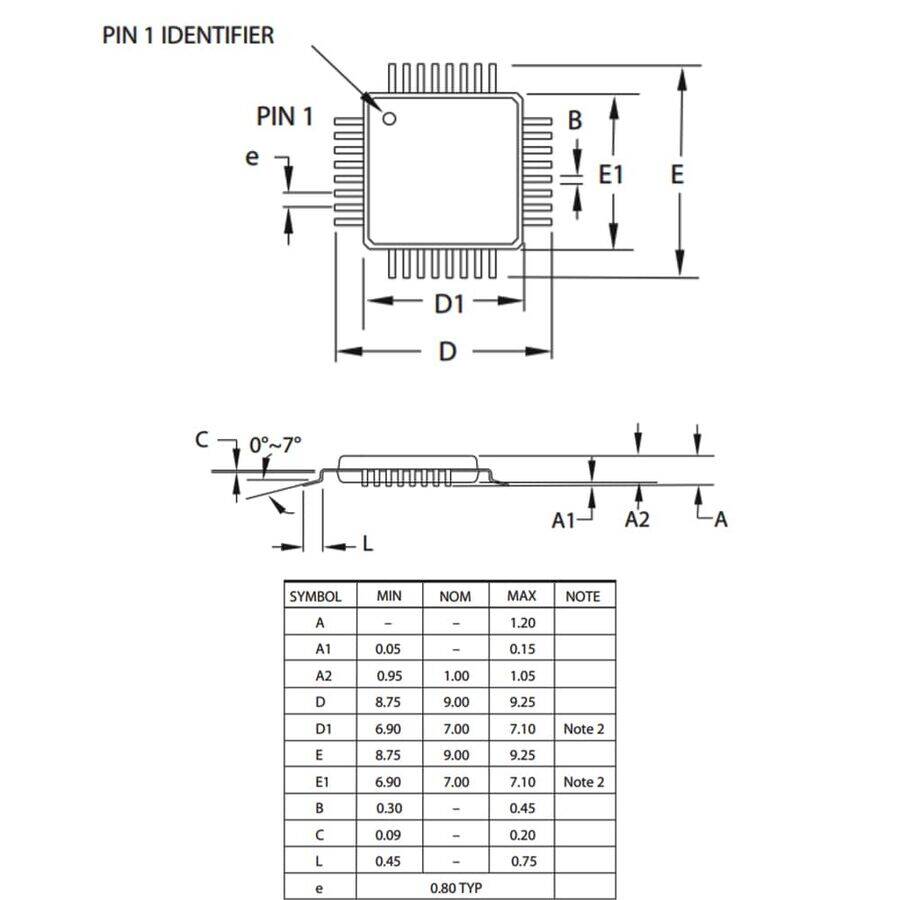

| Kılıf | TQFP-32 |
| Montaj Tipi | SMD — yüzey montaj |
| Program Belleği | 8 KB Flash |
| SRAM | 1 KB |
| EEPROM | 512 byte |
| Arayüzler | UART, SPI, I²C, ADC, PWM |
| Programlayıcı | Dahil değildir — ISP programlayıcı gerekir |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- Kendi PCB tasarımlarınız
- Arduino prototipini ürünleştirme
- Gömülü kontrol devreleri
- Sensör okuma ve veri işleme
- Motor ve röle kontrolü
- Ölçüm ve kayıt cihazları
- Endüstriyel kontrol kartları
- AVR öğrenme ve eğitim çalışmaları
- Cihaz onarımı ve yenileme
- Maker projeleri
Entegre TQFP-32 SMD kılıftadır; breadboard'a takılamaz — adaptör kart ya da kendi PCB'niz gerekir. Lehimlemesi ince uçlu havya ya da sıcak hava istasyonu ister. Programlamak için ISP programlayıcı gerekir ve dahil değildir; Arduino da ISP programlayıcı olarak kullanılabilir. Entegre fabrikadan dahili osilatörle gelir; 16 MHz'de çalıştırmak için harici kristal bağlanmalı ve fuse ayarları buna göre yapılmalıdır — yanlış fuse ayarı entegreyi erişilemez hâle getirebilir, bu durumda yüksek gerilimli programlayıcı gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
Arduino kodu çalışır mı?
AVR mimarisi aynıdır; Arduino için yazılmış kodun ve kütüphanelerin büyük bölümü geçerlidir. Bellek sınırları ATmega328'den düşüktür.
Breadboard'a takılır mı?
Hayır. TQFP-32 SMD kılıftadır; adaptör kart gerekir.
Nasıl programlanır?
ISP programlayıcı ile. Arduino da ISP programlayıcı olarak kullanılabilir.
16 MHz için ne gerekir?
Harici kristal ve buna uygun fuse ayarı. Fabrika ayarında dahili osilatörle çalışır.
ATmega328'den farkı ne?
Aynı mimari, daha az bellek: 8 KB flash, 1 KB SRAM, 512 byte EEPROM.
