Raltron RSF-1582.400 SAW Bant Geçiren Filtre - 1582.4MHz, SMD
Raltron RSF-1582.400 SAW Bant Geçiren Filtre Hakkında Detaylı İnceleme

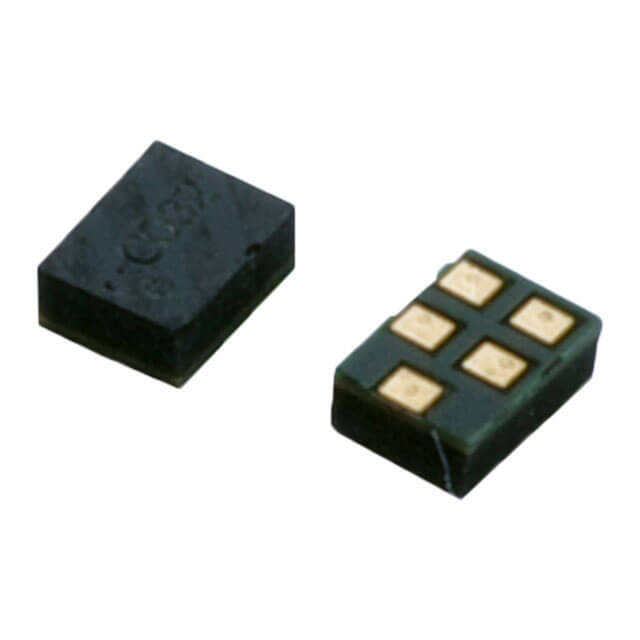

Raltron RSF-1582.400, merkez frekansı 1582,4 MHz olan SAW bant geçiren filtredir. SMD kılıftadır.
SAW (Surface Acoustic Wave — yüzey akustik dalga) filtresi, elektriksel sinyali piezoelektrik bir kristal üzerinde akustik dalgaya çevirip yeniden elektriğe döndürür. Bu dönüşüm sırasında yalnızca belirli bir frekans aralığı geçer, geri kalanı ciddi biçimde zayıflar. Aynı keskinliği bobin-kondansatör devreleriyle elde etmek neredeyse imkânsızdır.
1582,4 MHz, uydu konumlama sistemlerinin (GPS L1 ~1575 MHz, GLONASS ~1602 MHz, BeiDou) bulunduğu aralıktır. Bu bant son derece zayıf sinyallerle çalışır — uydudan gelen güç, yanı başındaki bir GSM vericisinin gücünün milyarda biri kadardır. Araya bir SAW filtre konmazsa, güçlü komşu bantlar alıcının ön katını doyurur ve konum bulunamaz.
Filtre genellikle antenin hemen ardına, düşük gürültülü yükseltecin (LNA) önüne ya da arkasına yerleştirilir. Yer seçimi hassasiyeti doğrudan etkiler.
SMD kılıf, otomatik dizgiye ve kompakt RF kart tasarımlarına uygundur.
Öne Çıkan Avantajlar
Keskin Bant Seçiciliği
LC devreleriyle ulaşılamayacak kadar dar geçiş bandı.
1582.4MHz Merkez
GPS L1, GLONASS ve BeiDou bandına oturur.
Komşu Bant Bastırma
GSM ve LTE gibi güçlü yayınların alıcıyı doyurmasını engeller.
Pasif Eleman
Besleme gerektirmez; ek gürültü katmaz.
SMD Kılıf
Otomatik dizgiye ve kompakt RF kartlara uygun.
Raltron Kalitesi
RF bileşenlerinde köklü bir üretici.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | SAW bant geçiren filtre |
| Model | RSF-1582.400-31200-1411-R |
| Üretici | Raltron |
| Merkez Frekans | 1582,4 MHz |
| Uygulama Bandı | GNSS — GPS L1 / GLONASS / BeiDou |
| Kılıf | SMD |
| Besleme | Gerekmez — pasif |
| Paket İçeriği | 1 adet filtre |
Kullanım Alanları
- GNSS alıcı ön katları
- GPS modülü tasarımı
- Araç takip cihazları
- Drone ve otonom sistemler
- Hassas konumlama uygulamaları
- Zaman senkronizasyon alıcıları
- RF kart tasarımı
- Kendi PCB tasarımlarınız
- AR-GE ve laboratuvar
- Maker RF projeleri
Filtre SMD kılıftadır; breadboard'a takılamaz, kendi RF kartınız gerekir. RF hatlarında kart tasarımı performansı doğrudan belirler: giriş ve çıkış hatlarının 50 Ohm empedansta olması, altında kesintisiz toprak düzlemi bulunması ve giriş/çıkışın birbirinden ayrılması gerekir; aksi halde filtre görevini yapmaz. Yerleşim sırası (anten → filtre → LNA ya da anten → LNA → filtre) hassasiyeti ve gürültü tabanını değiştirir, datasheet'e bakılmalıdır. Lehimlerken uzun süre ısı verilmesi kristali bozar.
Teknik Sıkça Sorulan Sorular (SSS)
Merkez frekansı ne?
1582,4 MHz — GPS L1, GLONASS ve BeiDou bandına denk gelir.
Ne işe yarar?
Yalnızca GNSS bandını geçirir, komşu güçlü bantları (GSM, LTE) bastırır. Böylece zayıf uydu sinyali boğulmaz.
Besleme gerekir mi?
Hayır, pasif bir elemandır.
Breadboard'a takılır mı?
Hayır. SMD kılıftır, 50 Ohm empedanslı RF kart gerekir.
