EBYTE E32-433T20D LoRa Modülü - 433 MHz, SX1278, 100mW
EBYTE E32-433T20D LoRa Modülü - 433 MHz, SX1278, 100mW Hakkında Detaylı İnceleme

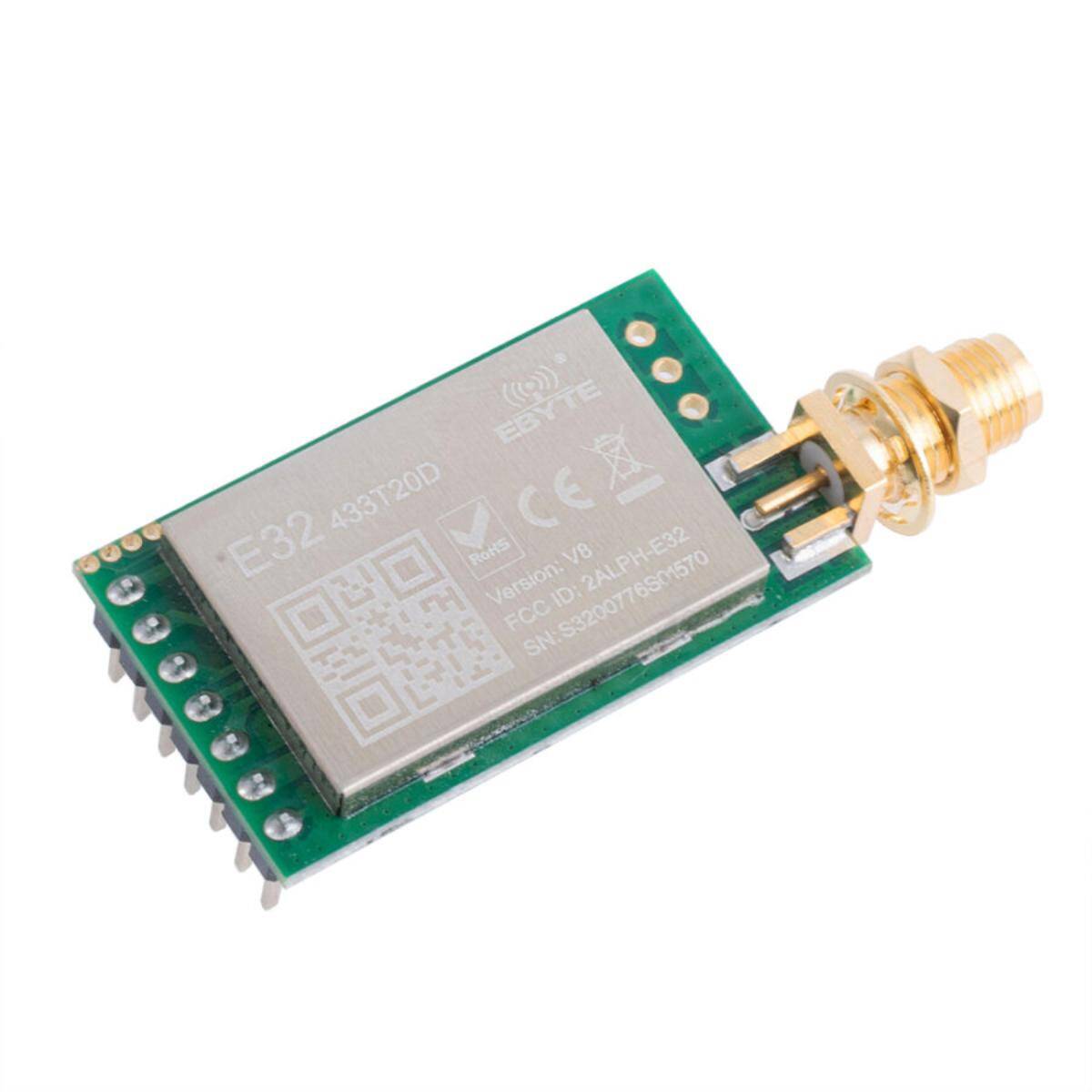

EBYTE E32-433T20D, Semtech SX1278 çipine dayalı, 410–441 MHz bandında (varsayılan 433 MHz) çalışan bir LoRa kablosuz seri port modülüdür. 20 dBm (100 mW) çıkış gücüyle açık alanda yaklaşık 3 km haberleşme sağlar.
Modül UART (TTL) üzerinden şeffaf iletim yapar; gönderilen seri veri karşı modülün seri çıkışından aynen alınır. M0 ve M1 pinleriyle çalışma modu, AUX pini ile modül durumu izlenir.

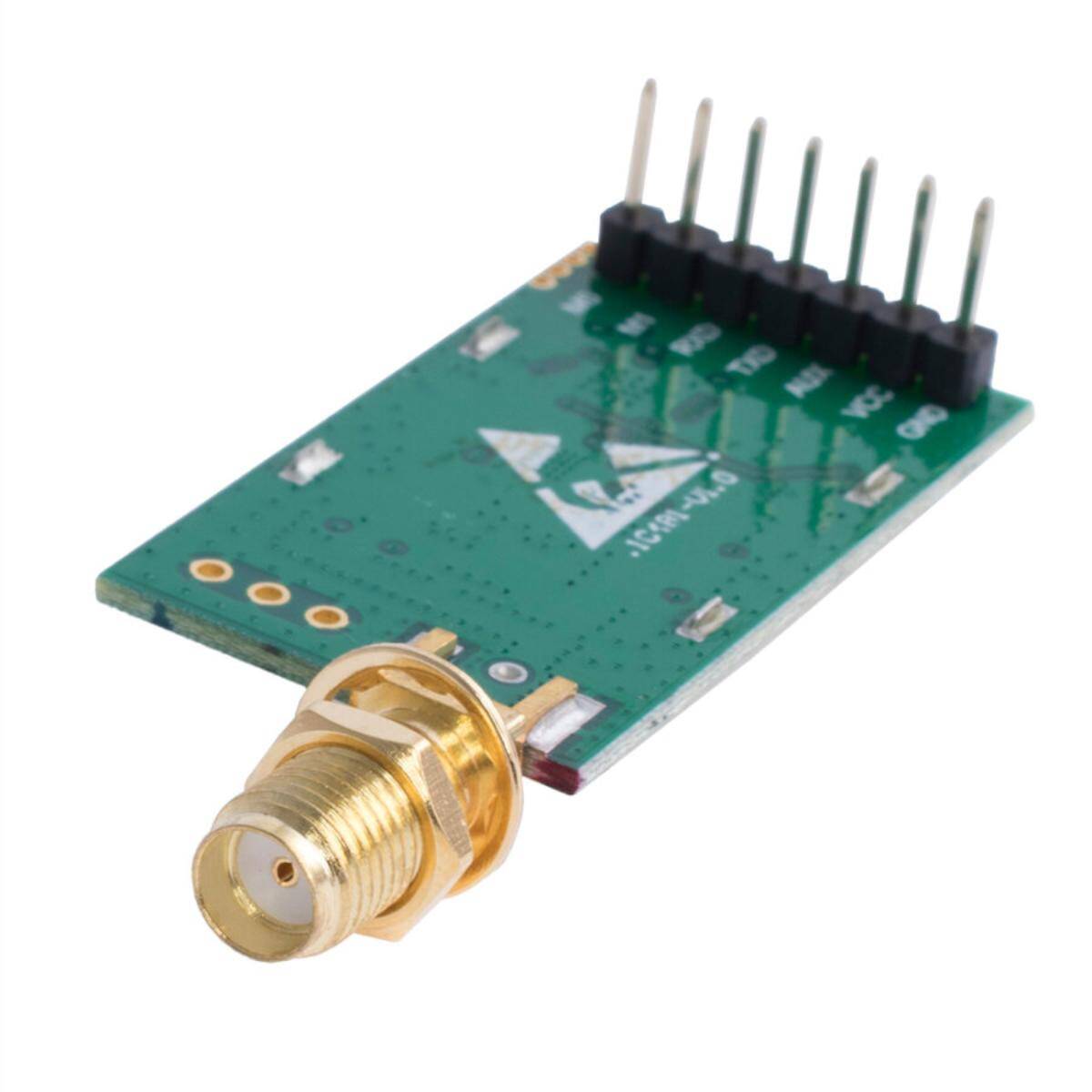

Sabit nokta iletimi, yayın modu, FEC hata düzeltme ve düşük güç uyku modunu destekler. Anten SMA konnektörüne takılır; anten pakete dahil değildir.
Öne Çıkan Avantajlar
Uzun menzil
Açık alanda yaklaşık 3 km.
UART arayüz
Arduino ve ESP ile kolay seri haberleşme.
Şeffaf iletim
Ek protokol yazmadan veri aktarımı.
Düşük güç
Uyku modunda çok düşük tüketim.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | E32-433T20D |
| Çip | SX1278 |
| Frekans | 410 – 441 MHz (varsayılan 433 MHz) |
| Çıkış gücü | 20 dBm (100 mW) |
| Menzil | Açık alanda yaklaşık 3 km |
| Arayüz | UART (TTL) |

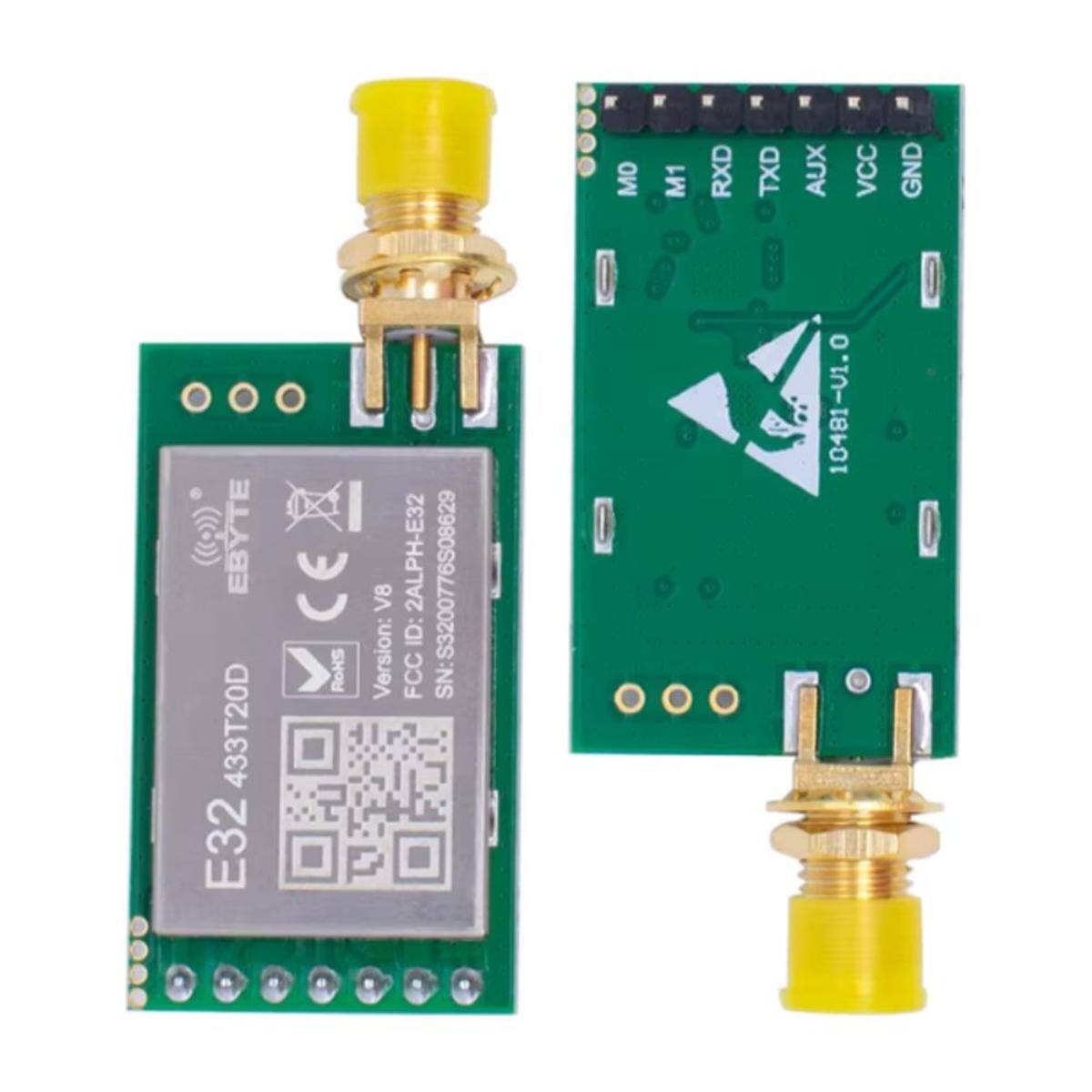

| Pinler | M0, M1, RXD, TXD, AUX, VCC, GND |
| Besleme | 2,3 – 5,2 V DC |
| Anten | SMA dişi konnektör (anten dahil değil) |
Kullanım Alanları
- Uzak sensör ağları
- Tarım ve sulama otomasyonu
- Akıllı sayaç okuma
- Uzaktan kumanda
- Güvenlik ve alarm sistemleri
- Hava istasyonu
- Bina otomasyonu
- Araç takip denemeleri
- Endüstriyel telemetri
- IoT projeleri
Haberleşme için en az iki modül ve 433 MHz uyumlu anten gerekir. Antensiz yayın yapmayın; modül zarar görebilir. Pin seviyeleri 3,3 V'tur, 5 V kartlarda seri hatta dikkat edin.
Teknik Sıkça Sorulan Sorular (SSS)
Anten dahil mi?
Hayır, SMA konnektörlü 433 MHz anten ayrıca gereklidir.
Arduino ile çalışır mı?
Evet, UART üzerinden Arduino, ESP32 ve diğer kartlarla kullanılır.
Kaç modül gerekir?
Haberleşme için en az iki modül gerekir.
Menzil neye bağlıdır?
Anten, yükseklik, engeller ve hava hızına bağlıdır; 3 km açık alan değeridir.
E220 modülüyle haberleşir mi?
Farklı seri ve frekanslardaki modüller genellikle birbiriyle haberleşmez; aynı modeli kullanın.
