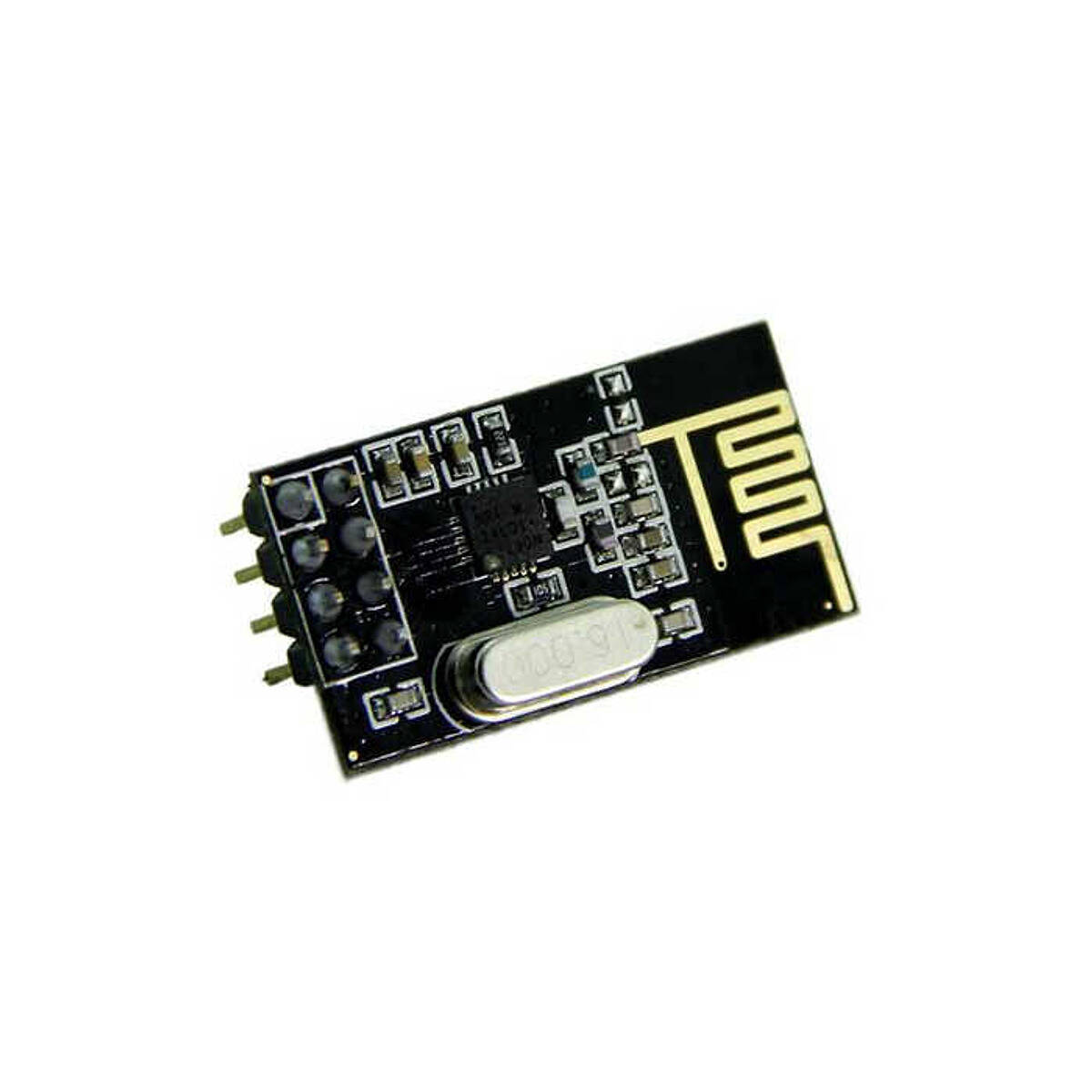

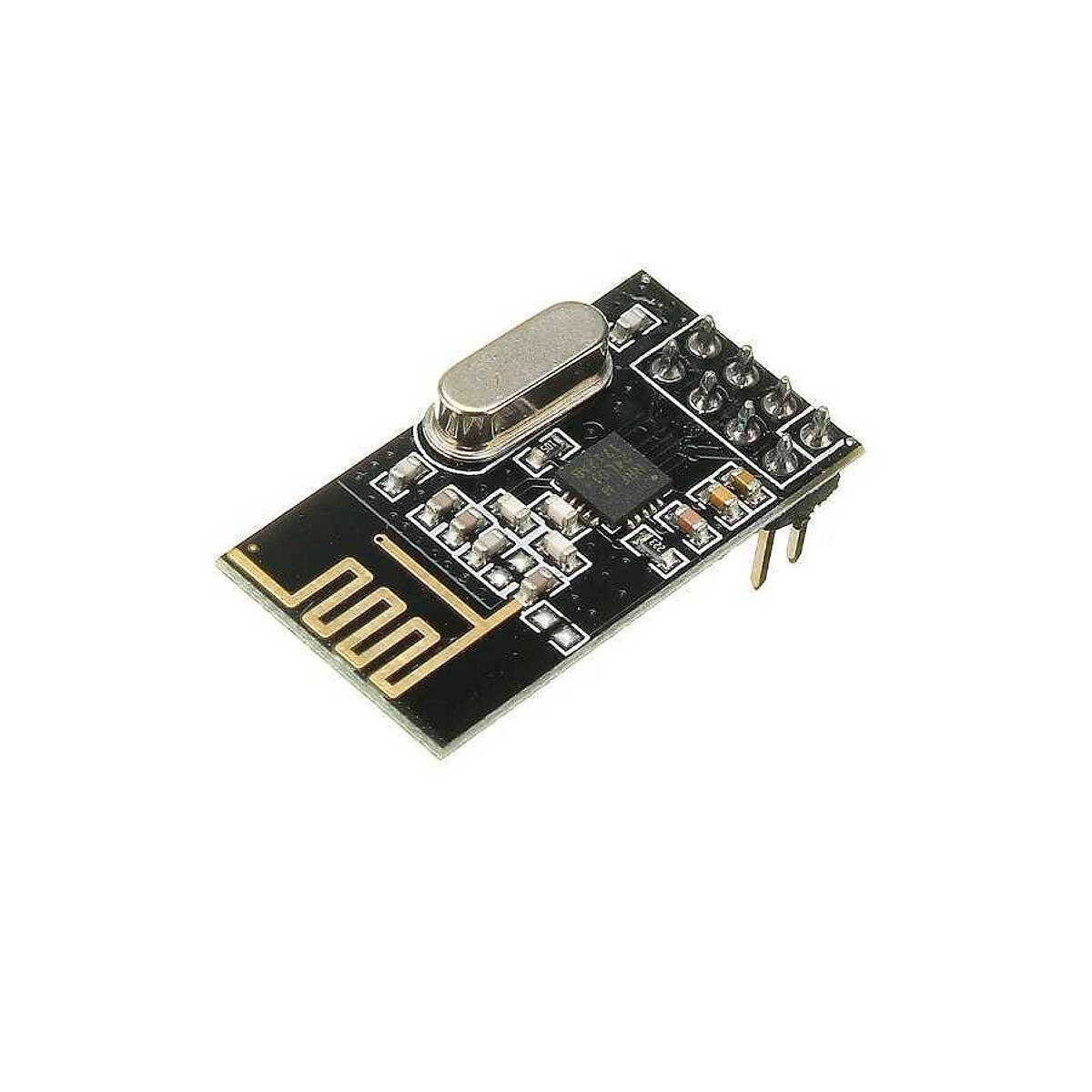

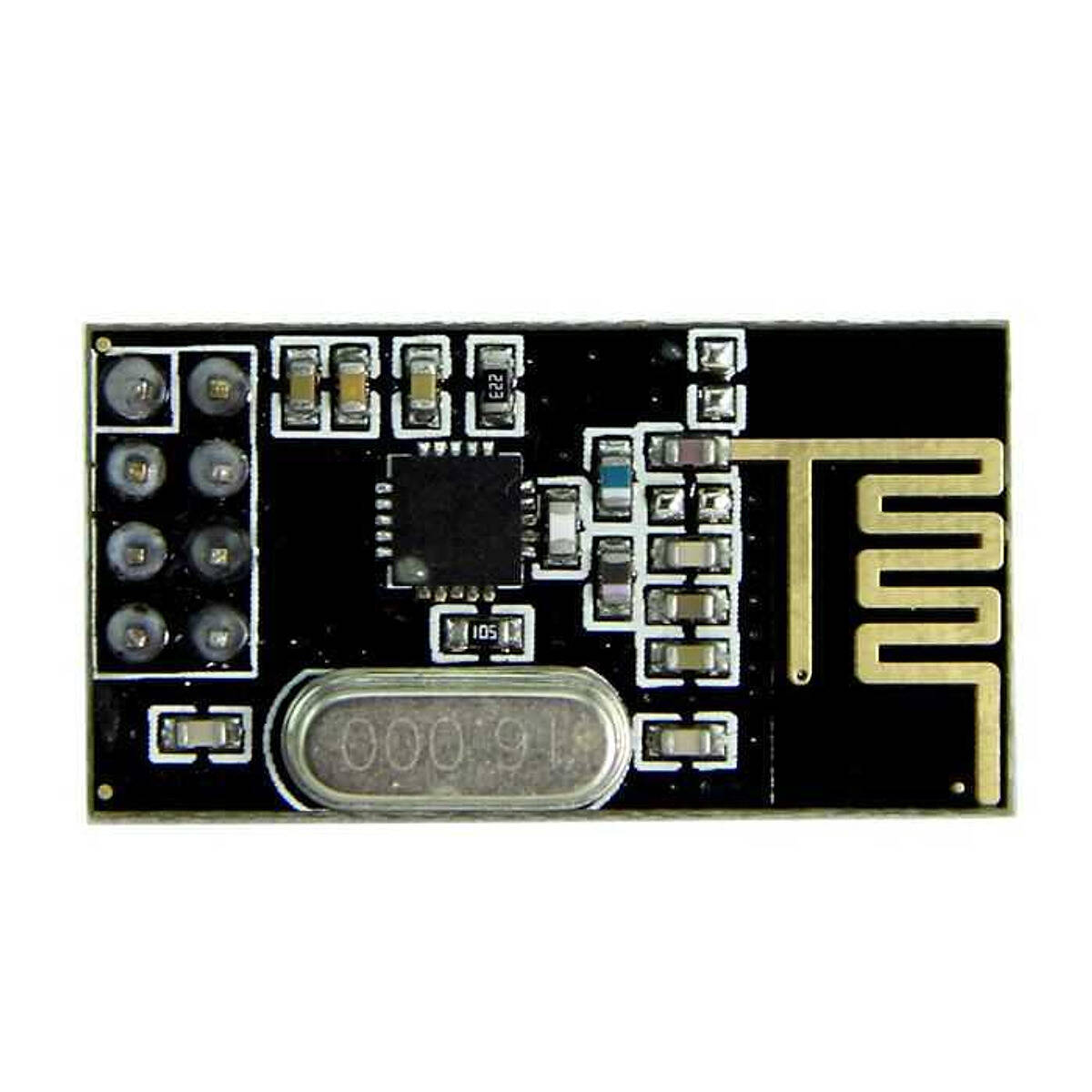

NRF24L01 2.4GHz Kablosuz Alıcı-Verici Modülü
NRF24L01 2.4GHz Kablosuz Alıcı-Verici Modülü Hakkında Detaylı İnceleme
NRF24L01, 2,4 GHz ISM bandında çalışan bir alıcı-verici modülüdür. İki kart arasında çift yönlü veri hattı kurar: aynı modül hem gönderir hem alır, ayrı alıcı ve verici almaya gerek yoktur.
Bluetooth ya da WiFi değildir; kendi basit protokolüyle çalışır. Bu bir eksiklik değil tercihtir: eşleşme, el sıkışma ve yığın yükü olmadığı için gecikme çok düşüktür ve harcanan akım azdır. Pille çalışan sensör düğümleri için uygun olmasının sebebi budur.
Mikrodenetleyiciye SPI üzerinden bağlanır. Her modüle bir adres verilir; bir verici aynı anda altı alıcıya kadar konuşabilir, bu sayede küçük bir sensör ağı kurulabilir.
Besleme 3,3 V'tur ve bu nokta en sık yapılan hatadır. Modülün veri uçları 5 V mantık seviyesine dayanır ama besleme ucuna 5 V vermek modülü bozar.
Öne Çıkan Avantajlar
Çift yönlü haberleşme
Aynı modül hem alıcı hem verici; iki kart arasında karşılıklı veri akışı kurulur.
Çok düşük akım
Uyku kipinde mikroamper seviyesine iner; pille aylarca çalışan sensör düğümleri yapılabilir.
Altı kanala kadar adresleme
Bir modül aynı anda altı farklı modülden veri alabilir; yıldız topolojili küçük ağlar kurulur.
Düşük gecikme
Eşleşme ve protokol yükü olmadığı için veri neredeyse anında karşı tarafa düşer; kumanda uygulamaları için uygundur.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Yonga | Nordic nRF24L01+ |
| Frekans | 2,4 GHz ISM bandı |
| Kanal sayısı | 125 |
| Haberleşme | SPI |
| Besleme | 3,3 V |
| Mantık seviyesi | 5 V toleranslı veri uçları |
| Menzil | Açık alanda yaklaşık 100 m (PCB antenli sürüm) |
| Veri hızı | 250 kbps / 1 Mbps / 2 Mbps |
Kullanım Alanları
- İki Arduino arasında kablosuz veri
- Uzaktan kumanda ve telemetri
- Pille çalışan kablosuz sensör düğümleri
- Robot ve araç kontrolü
- Kablosuz sayaç ve ölçüm okuma
- Ev otomasyonunda düşük güçlü düğümler
WiFi bir ağ ister, Bluetooth eşleşme ister. İki kartın yalnızca birbiriyle konuşması gerekiyorsa NRF24L01 her ikisinden de basit, ucuz ve az tüketen bir çözümdür.
Teknik Sıkça Sorulan Sorular (SSS)
Besleme 5 V olur mu?
Olmaz. Modül 3,3 V ile beslenir; 5 V vermek kalıcı hasar verir. Veri uçları 5 V mantık seviyesine dayanıklıdır, yalnızca besleme ucu hassastır.
Bağlantı kopuk kopuk çalışıyor, neden?
Çoğunlukla besleme sorunudur. Modül gönderirken ani akım çeker; besleme ucuna 10 - 100 uF kondansatör eklemek sorunu genelde çözer.
Menzil ne kadar?
PCB antenli bu sürümde açık alanda yaklaşık 100 metredir. Duvar, metal ve 2,4 GHz WiFi yoğunluğu menzili belirgin biçimde düşürür.
Kaç modül aynı anda haberleşir?
Bir alıcı aynı anda altı vericiyi dinleyebilir. Daha büyük ağlar için adresleme ve zamanlama kendiniz kurgulanır.
WiFi ile karışır mı?
Aynı bandı kullanırlar. Yoğun WiFi ortamında kanal numarasını değiştirmek (üst kanallar genelde daha boştur) çakışmayı azaltır.
