Mekanik Limit Switch (Endstop) Modülü - LED Göstergeli, 3 Pin Kablolu
Mekanik Limit Switch (Endstop) Modülü - LED Göstergeli, 3 Pin Kablolu Hakkında Detaylı İnceleme

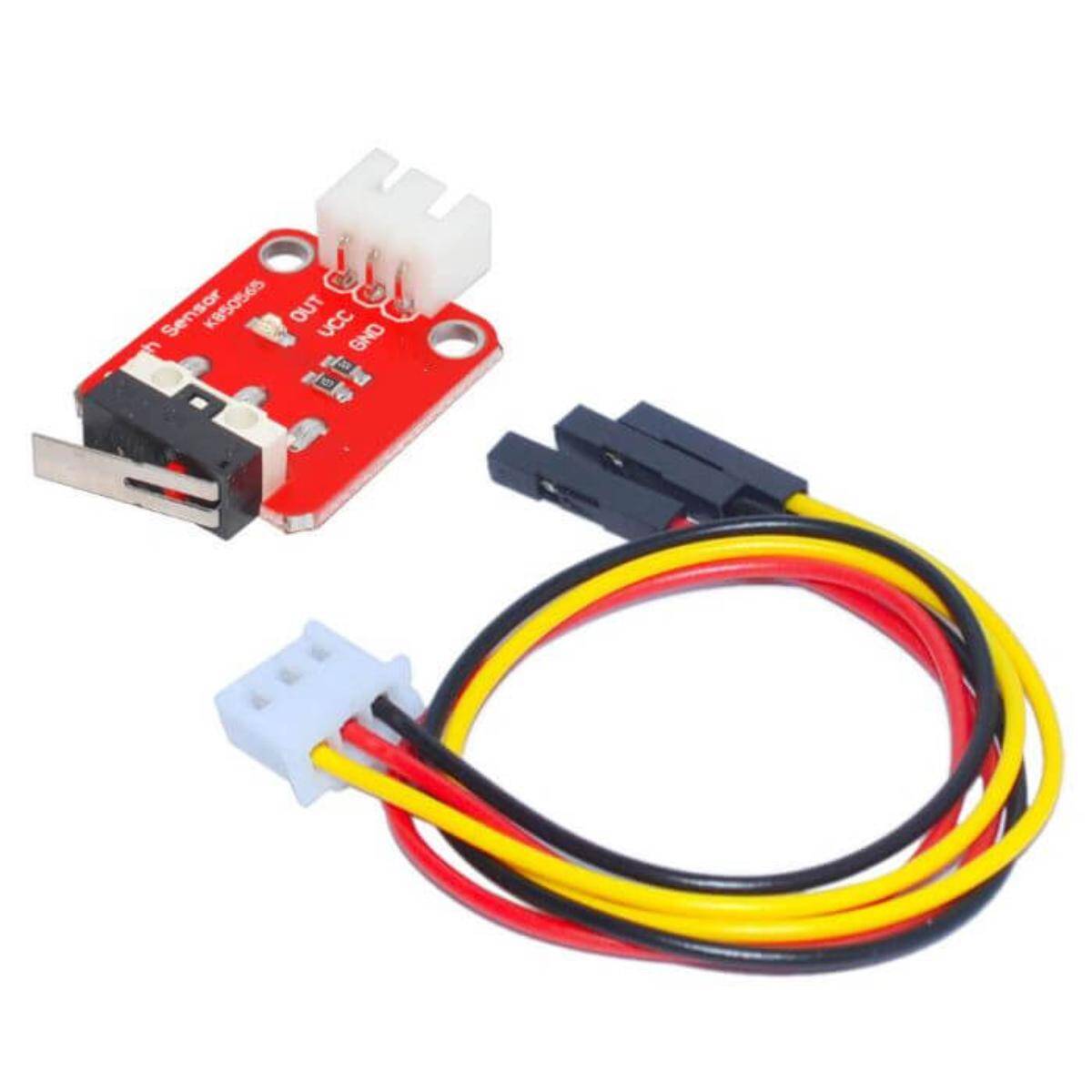

Bu modül, kolu olan bir mikro switch'i LED göstergeli küçük bir kart üzerinde sunan mekanik limit switch (endstop) kartıdır. 3D yazıcı ve CNC makinelerinde eksenlerin başlangıç ve sınır noktalarını algılamak için kullanılır.
Kart VCC, GND ve OUT olmak üzere üç pinlidir ve 3 pinli bağlantı kablosuyla birlikte gelir. Switch'e basıldığında çıkış LOW olur ve kart üzerindeki LED yanar; basılı değilken çıkış HIGH'dır. Kart 3–12 V ile beslenir.
RAMPS 1.4 ve benzeri 3D yazıcı kartlarının endstop girişlerine bağlanır; ayrıca Arduino ile robot ve araç projelerinde çarpışma sensörü olarak da kullanılabilir. Kart üzerindeki M3 delikler montajı kolaylaştırır. Mağazamızdaki Creality uyumlu siyah endstop kartından farklı bir modeldir.
Öne Çıkan Avantajlar
LED gösterge
Switch tetiklendiğinde LED yanar, kurulum ve arıza tespiti kolaylaşır.
Kablolu gelir
3 pinli bağlantı kablosu pakete dahildir.
Geniş besleme
3–12 V aralığında çalışır.
M3 montaj delikleri
Profil ve şaseye kolayca sabitlenir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Tip | Mekanik mikro switch (kollu) |
| Besleme | 3 – 12 V DC |
| Çıkış | Dijital; basılıyken LOW |
| Gösterge | Tetiklenince yanan LED |
| Pinler | VCC, GND, OUT |
| Boyut | 35,5 × 22 × 6,1 mm |
| Montaj | M3 delikler |
| Paket içeriği | 1 endstop kartı + 3 pinli kablo |
Kullanım Alanları
- 3D yazıcı eksen sınırları
- RAMPS 1.4 kartları
- CNC makineleri
- Lazer kesim makineleri
- Robot çarpışma algılama
- Akıllı araç projeleri
- Kapak ve kapı algılama
- Konveyör uç noktası
- Arduino eğitim projeleri
- Otomasyon düzenekleri
Bağlamadan önce kartınızın endstop girişindeki pin sırasını kontrol edin; VCC ve GND'nin ters bağlanması kartı veya ana kartı bozabilir. Kablo renk sırası her üreticide aynı olmayabilir.
Teknik Sıkça Sorulan Sorular (SSS)
RAMPS 1.4 ile uyumlu mu?
Evet, RAMPS 1.4 endstop girişlerine bağlanacak şekilde tasarlanmıştır; bağlarken pin sırasını kontrol edin.
Kablo dahil mi?
Evet, 3 pinli bağlantı kablosu pakete dahildir.
Çıkış mantığı nasıl?
Switch'e basıldığında OUT pini LOW olur ve LED yanar; basılı değilken HIGH kalır.
Creality yazıcıda kullanılır mı?
Creality kartlarında konnektör ve pin sırası farklı olabilir; Creality için mağazamızdaki Creality uyumlu endstop'u öneririz.
Arduino ile kullanılır mı?
Evet, VCC 5 V'a, OUT herhangi bir dijital pine bağlanarak buton gibi okunur.
