3D Yazıcı Mekanik Limit Switch (Endstop) - Creality Serisi Uyumlu
3D Yazıcı Mekanik Limit Switch (Endstop) Hakkında Detaylı İnceleme
3D yazıcının eksen sonunu belirleyen mekanik limit switch (endstop) kartıdır. Creality serisi yazıcılarla uyumludur.
Yazıcı açıldığında eksenlerin nerede olduğunu bilmez. Bunu öğrenmesi için her ekseni sonuna kadar sürer ve bir anahtara değene kadar ilerler; anahtar bastığı anda o nokta sıfır kabul edilir. "Homing" denen bu işlem olmadan yazıcı doğru baskı yapamaz.

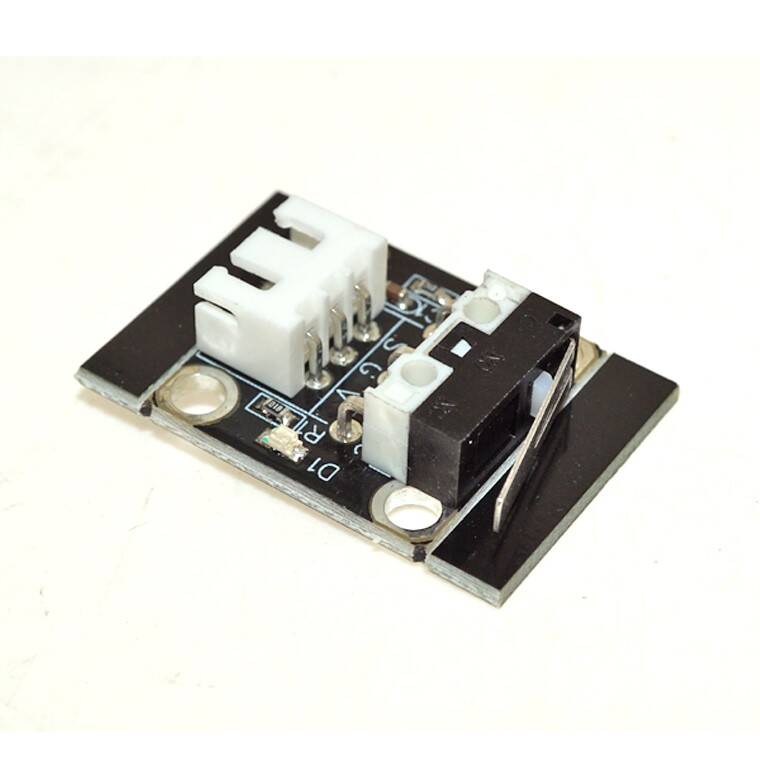

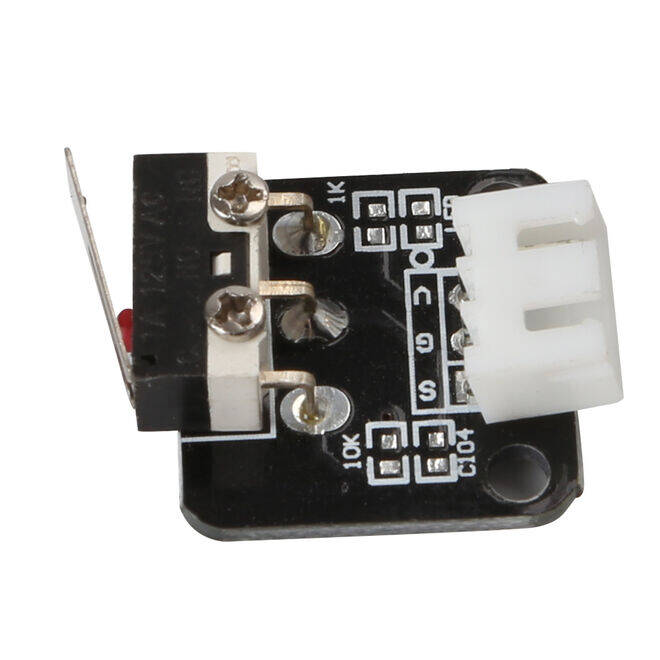

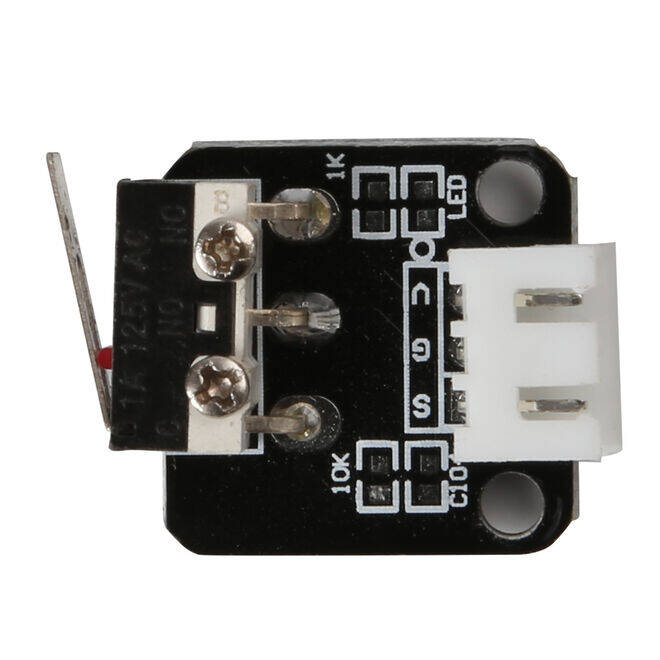

Kart üzerinde kollu mikro switch, bağlantı soketi ve durum LED'i bulunur. Kolun sağladığı kaldıraç etkisi, tablanın ya da kızağın hafif dokunuşunu bile net bir sinyale çevirir — optik endstop'lara göre daha ucuz ve toz/duman etkisine karşı daha dayanıklıdır.
Kart, yaygın 3 pinli soket düzenini kullanır ve X, Y, Z eksenlerinin üçünde de aynı parça kullanılabilir. Arızalanan bir endstop yazıcının sıfırlama yapamamasına ya da eksenin sınıra dayanıp motorun tıkırdamasına yol açar — bu yüzden yedeği bulundurmakta fayda vardır.
Öne Çıkan Avantajlar
Creality Serisi Uyumlu
Ender ve benzeri modellerde doğrudan yerine takılır.
Kollu Mikro Switch
Kaldıraç etkisi hafif dokunuşu bile net sinyale çevirir.
Durum LED'i
Anahtarın bastığı gözle görülür; arıza aramayı kolaylaştırır.
Toz ve Dumana Dayanıklı
Optik endstop'un aksine kirlenmeden etkilenmez.
Üç Eksende de Kullanılır
X, Y ve Z için aynı parça.
Yedek Parça Olarak İdeal
Arızalandığında baskıyı tümden durduran bir parçadır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Mekanik limit switch (endstop) kartı |
| Uyumluluk | Creality serisi ve benzeri 3D yazıcılar |
| Anahtar Tipi | Kollu mikro switch |
| Gösterge | Durum LED'i |
| Bağlantı | 3 pinli soket |
| Kullanım | X / Y / Z ekseni |
| Kablo | Dahil değildir |
| Paket İçeriği | 1 adet endstop kartı |
Kullanım Alanları
- 3D yazıcı eksen sıfırlama
- Arızalı endstop değişimi
- Ender serisi yedek parça
- CNC ve lazer eksen sınırlaması
- Kızak ve lineer eksen düzenekleri
- Otomasyon konum anahtarı
- Robotik kol limit algılama
- Konveyör durdurma anahtarı
- Yazıcı tamiri ve bakım
- Maker projeleri
Kablo dahil değildir; mevcut yazıcı kablonuzu kullanmanız gerekir. Soket yönlü takılmalıdır — ters takmak sinyal hattını beslemeye bağlayabilir. Anakartlar endstop'u normalde açık (NO) ya da normalde kapalı (NC) bekleyebilir; değişimden sonra yazıcının test hareketiyle doğru tetiklendiğini elle kontrol edin. Yanlış bağlanmış bir endstop, eksenin sınıra dayanıp motoru zorlamasına ve kayış/kızak hasarına yol açar. Anahtarın koluna aşırı kuvvet uygulanmamalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi yazıcılara uyar?
Creality serisi ve benzeri düzene sahip 3D yazıcılara.
Kablo dahil mi?
Hayır. Yazıcınızın mevcut endstop kablosu kullanılır.
X, Y, Z hepsinde kullanılır mı?
Evet, üç eksende de aynı parça kullanılabilir.
LED ne işe yarar?
Anahtar bastığında yanar; arıza ararken tetiklemeyi gözle görmenizi sağlar.
Optik endstop'tan farkı ne?
Mekanik anahtar toz ve dumandan etkilenmez, daha ucuzdur; optik ise temassız çalışır.
