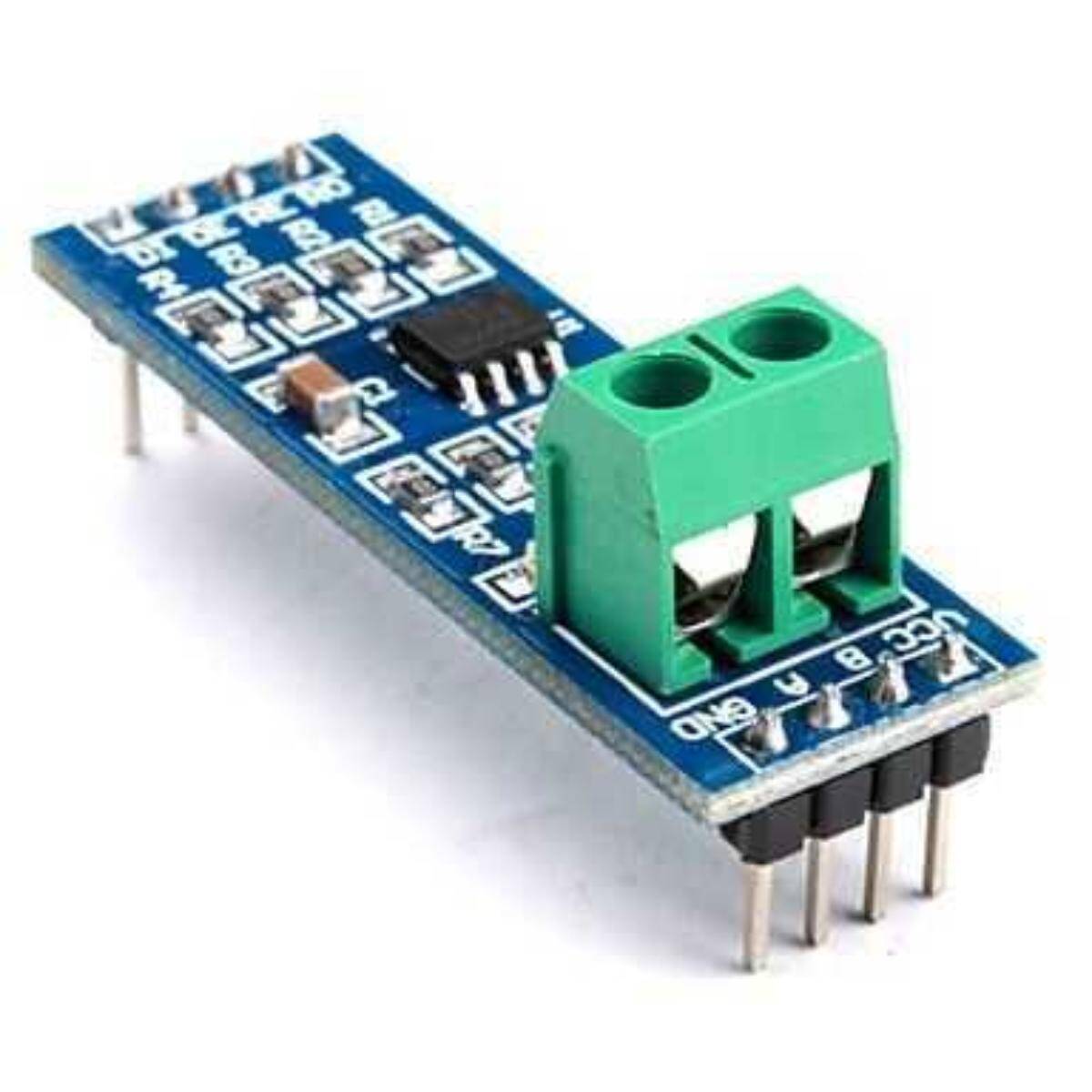

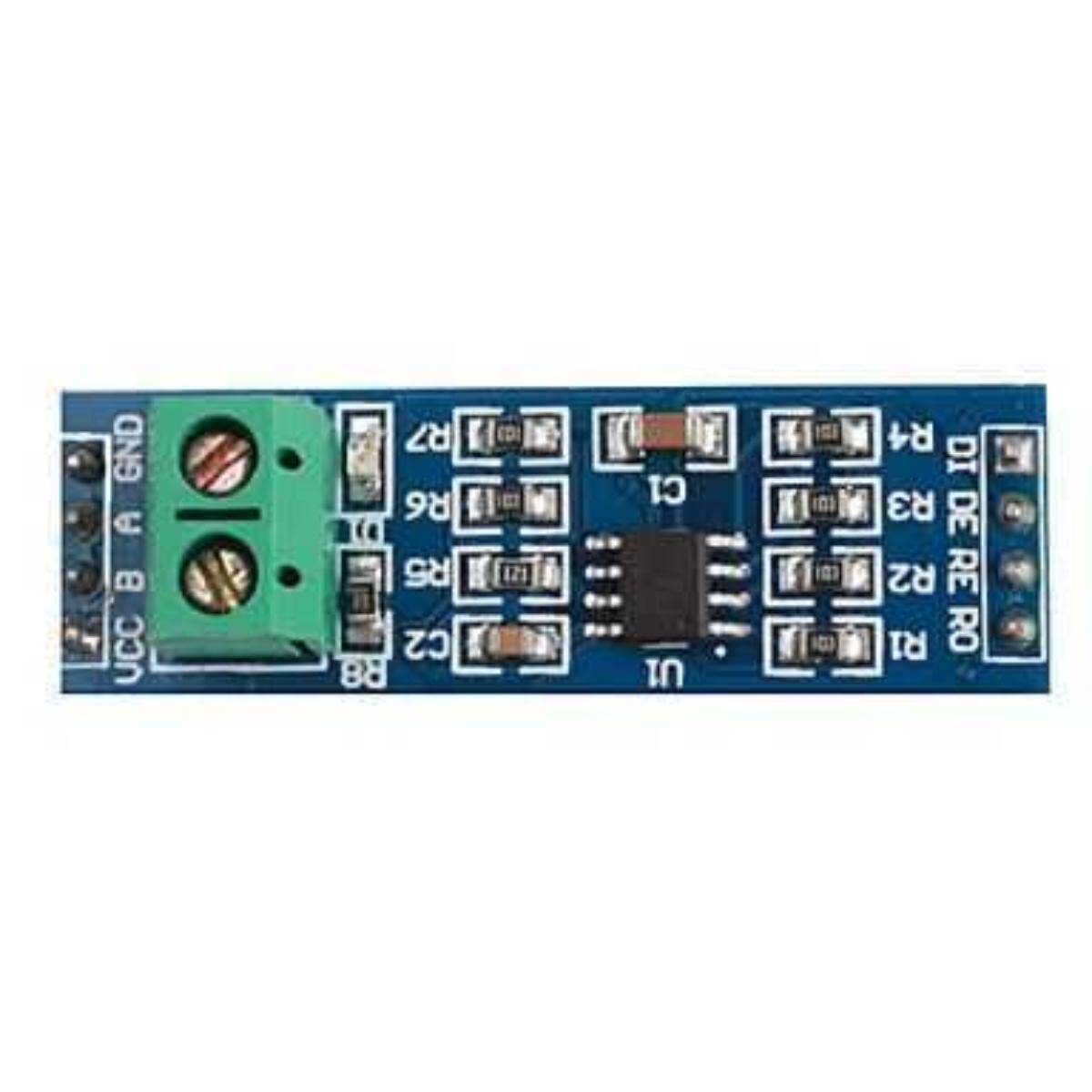

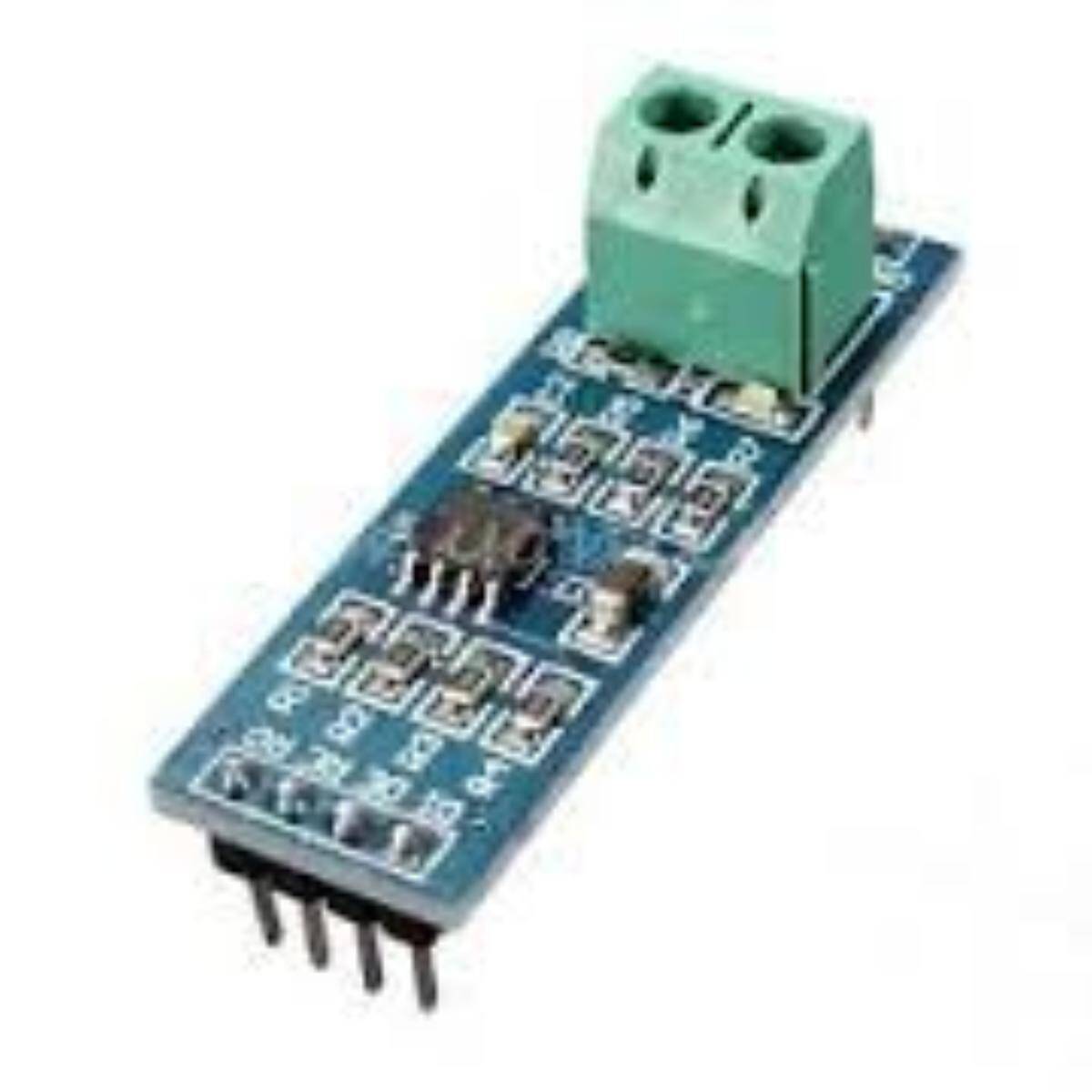

MAX485 TTL - RS485 Dönüştürücü Modülü
MAX485 TTL - RS485 Dönüştürücü Modülü Hakkında Detaylı İnceleme
Bu modül, MAX485 entegresiyle mikrodenetleyicinin TTL seviyeli UART sinyalini RS-485 diferansiyel sinyaline dönüştürür. RS-485, uzun kablo mesafelerinde gürültüye dayanıklı seri haberleşme sağlar.
Bir RS-485 hattına birden fazla cihaz bağlanabilir; bu yüzden Modbus RTU gibi endüstriyel protokollerde yaygın kullanılır. Hat uçları kart üzerindeki vidalı A ve B klemenslerine bağlanır.
Modül RO, RE, DE ve DI pinleriyle mikrodenetleyiciye bağlanır; RE ve DE pinleri gönderme ve alma yönünü belirler. 5 V ile çalışır.
Öne Çıkan Avantajlar
Uzun mesafe
RS-485 hattı uzun kablolarda güvenilir haberleşme sağlar.
Çoklu cihaz
Aynı hatta birden fazla cihaz bağlanabilir.
Vidalı A/B uçları
Hat kabloları kolayca bağlanır.
Modbus uyumu
Modbus RTU cihazlarıyla haberleşmede kullanılır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Entegre | MAX485 |
| Çalışma gerilimi | 5 V DC |
| Arayüz | TTL UART ↔ RS-485 |
| Kontrol pinleri | RO, RE, DE, DI |
| Hat bağlantısı | Vidalı A / B klemensi |
| Kart boyutu | 44 × 14 mm |
Kullanım Alanları
- Modbus RTU haberleşme
- Enerji analizörü okuma
- Endüstriyel sensör okuma
- PLC haberleşmesi
- Uzun mesafe seri bağlantı
- Sürücü kontrolü
- Çoklu cihaz ağı
- Sera otomasyonu
- Bina otomasyonu
- Eğitim çalışmaları
Uzun hatlarda iki uca sonlandırma direnci kullanılması önerilir. Gönderme ve alma yönü RE/DE pinleriyle yazılımdan kontrol edilmelidir.
Teknik Sıkça Sorulan Sorular (SSS)
Modbus ile çalışır mı?
Evet, Modbus RTU kütüphaneleriyle RS-485 cihazlarına bağlanmak için kullanılır.
Kaç cihaz bağlanır?
RS-485 hattına birden fazla cihaz bağlanabilir; adreslemeyi protokol yapar.
RE ve DE ne işe yarar?
Modülün gönderme veya alma modunda olacağını belirler; genelde birlikte bağlanıp tek pinle sürülür.
3,3 V ile çalışır mı?
Modül 5 V için tasarlanmıştır; 3,3 V kartlarda lojik seviyeye dikkat edin.
Mesafe ne kadar?
RS-485 hattı uygun kabloyla yüzlerce metreye kadar kullanılabilir.
