JDY-41 2.4 GHz Kablosuz Seri Haberleşme Modülü
JDY-41 2.4 GHz Kablosuz Seri Haberleşme Modülü Hakkında Detaylı İnceleme
JDY-41, iki kart arasında kablo çekmeden seri port taşımak için kullanılan 2.4 GHz bir alıcı-verici modüldür. Bir uçtan UART ile gönderdiğiniz baytlar diğer uçtan aynı sırayla çıkar; araya protokol yazmanız gerekmez.
Modül şeffaf iletim yapar. Yani iki JDY-41'i aynı kanala ve aynı adrese ayarladıktan sonra, kartlarınız birbirine kabloyla bağlıymış gibi haberleşir. Açık alanda 160 metreye kadar menzil verir.
2.2-3.3 V arasında çalışır ve uyku modunda yalnızca 10 µA çeker. Pil ile beslenen uzak sensör düğümleri için uygundur.
Öne Çıkan Avantajlar
Kurulum gerektirmeyen şeffaf iletim
Veriyi paketlemek, CRC hesaplamak ya da adres yönetmek gerekmez. Seri porta ne yazarsanız karşı tarafta o çıkar.
160 metre açık alan menzili
12 dB RF çıkış gücü ve -96 dB alıcı duyarlılığı ile klasik 2.4 GHz modüllerin üzerinde bir mesafe sağlar.
10 µA uyku akımı
Pilli uygulamalarda modül beklerken pil ömrünü tüketmez.
8 kullanılabilir IO ucu
Seri hattın yanında dijital uçlar da taşınabilir; basit uzaktan kontrol için ek kart gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Çalışma frekansı | 2.4 GHz |
| Besleme | DC 2.2 - 3.3 V |
| Gönderim akımı | 40 mA |
| Alım akımı | 24 mA |
| Uyku akımı | 10 µA |
| RF çıkış gücü | 12 dB (azami) |
| Alıcı duyarlılığı | -96 dB |
| Menzil | 160 m (açık alan, azami) |
| Arayüz | TTL UART |
| IO ucu | 8 adet |

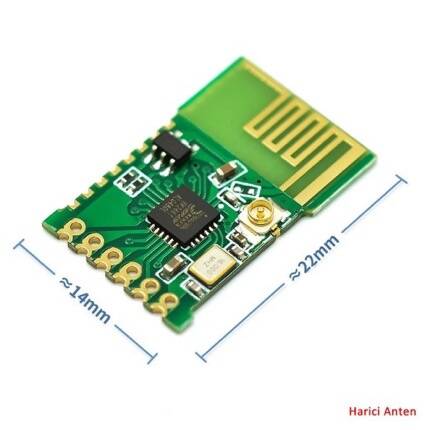

| Ölçü | 23 x 13.7 mm |
| Ağırlık | 1 g |
| Çalışma sıcaklığı | -20 ... +80 °C |
Kullanım Alanları
- İki Arduino arasında kablosuz seri bağlantı
- Uzak sensör verisi toplama
- Garaj kapısı ve bariyer kontrolü
- Oyuncak ve model araç kumandası
- Endüstriyel veri toplama uçları
- Pil ile çalışan uzak düğümler
Modül 3.3 V mantık seviyesiyle çalışır. 5 V'luk bir karta bağlarken RX ucuna seviye çevirici ya da gerilim bölücü koymak gerekir.
Teknik Sıkça Sorulan Sorular (SSS)
5 V Arduino ile doğrudan kullanılır mı?
Besleme 3.3 V olmalıdır ve RX ucu 5 V mantık seviyesine dayanıklı değildir. Araya bir seviye dönüştürücü koymanız gerekir.
Kaç modül aynı ortamda çalışabilir?
Farklı kanal ve adres çiftleri tanımlayarak birden çok JDY-41 ikilisini aynı ortamda çalıştırabilirsiniz. Aynı kanalı paylaşan modüller birbirini duyar.
NRF24L01 ile aynı şey mi?
Hayır. NRF24L01 ham radyo katmanıdır ve paketleme işini siz yaparsınız. JDY-41 kendi üzerinde seri köprü yazılımını barındırır, takıp kullanırsınız.
Varsayılan baud hızı nedir?
Modül 9600 baud ile gelir. AT komutlarıyla değiştirilebilir, ancak iki uçtaki ayar aynı olmalıdır.
Harici anten takılabilir mi?
Kart üzerinde PCB anten vardır. Bazı sürümlerde ek bir anten pedi bulunur; menzili artırmak için bu pede tel anten lehimlenebilir.
