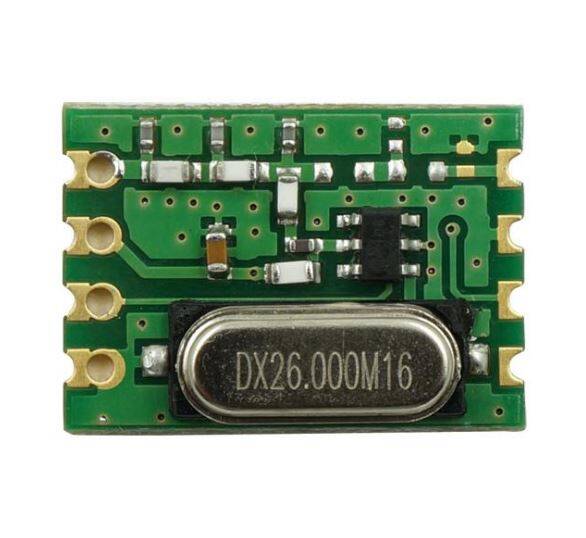

HopeRF RFM110W-433S1 RF Verici Modülü - OOK, 433MHz, 3V SMD
HopeRF RFM110W-433S1 RF Verici Modülü Hakkında Detaylı İnceleme
RFM110W-433S1, HopeRF'in 433 MHz bandında çalışan OOK radyo verici modülüdür. 3 V ile beslenir ve yüzey montajla karta lehimlenir.
433 MHz, kısa mesafe kablosuz haberleşmenin klasik bandıdır. 2.4 GHz'e göre daha uzun menzil verir ve duvar, mobilya gibi engellerden daha iyi geçer — bu yüzden garaj kumandaları, kablosuz ziller, alarm sensörleri ve sayaç okuma sistemleri hâlâ bu bandı kullanır.
OOK modülasyonu, taşıyıcıyı açıp kapatarak veri gönderir. Basittir; devre az yer kaplar, az akım çeker ve ucuza mal olur. Pille çalışan verici tarafında bu üçü de doğrudan kazançtır — bir kumanda pilinin yıllarca dayanmasının sebebi budur.
Modül hazır ayarlı gelir: 433 MHz için fabrikada yapılandırılmıştır, ayrıca frekans ayarı yapmanız gerekmez. Alıcı tarafta CMT2220 ailesi entegrelerle ya da yaygın 433 MHz OOK alıcı modülleriyle eşleştirilir.
Öne Çıkan Avantajlar
433MHz — Uzun Menzil
2.4 GHz'e göre daha uzak ve engellerden daha iyi geçer.
Fabrika Ayarlı
433 MHz için hazır gelir; ayrıca frekans ayarı gerekmez.
3V Besleme
Tek lityum hücre ya da iki kalem pille doğrudan çalışır.
Düşük Tüketim
OOK yapısı sayesinde pille uzun ömür.
Kompakt SMD Modül
Kart üzerinde az yer kaplar; dizgiye uygun.
Alıcıyla Eşleşir
CMT2220 ailesi ve yaygın 433 MHz OOK alıcılarla çalışır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | RF verici modülü |
| Model | RFM110W-433S1 |
| Üretici | HopeRF |
| Frekans | 433 MHz |
| Modülasyon | OOK |
| Besleme | 3 V |
| Montaj Tipi | SMD |
| Anten | Dahil değildir |
| Paket İçeriği | 1 adet modül |
Kullanım Alanları
- Uzaktan kumanda vericileri
- Kablosuz kapı zili
- Alarm ve güvenlik sensörleri
- Garaj ve bariyer kumandası
- Kablosuz sensör düğümleri
- Sayaç ve telemetri gönderimi
- Pille çalışan uzak vericiler
- Kendi PCB tasarımlarınız
- RF öğrenme ve AR-GE
- Maker projeleri
Modül 3 V içindir; 5 V ile beslemeyin. Anten dahil değildir — anten bağlanmadan yapılan yayın hem menzilsiz kalır hem çıkış katına zarar verebilir. 433 MHz için tel anten uzunluğu dalga boyuna göre hesaplanmalıdır (çeyrek dalga ≈ 17 cm). Anten hattının kart üzerindeki empedansı ve toprak düzlemi menzili doğrudan etkiler. Yayın yapan bir cihazdır: ülkenizin 433 MHz bandındaki güç ve görev döngüsü sınırlarına uyulması gerekir. Alıcı ve verici aynı protokolü konuşmalıdır; farklı kodlamalar birbirini duymaz.
Teknik Sıkça Sorulan Sorular (SSS)
Frekansı ayarlamam gerekir mi?
Hayır, 433 MHz için fabrikada ayarlı gelir.
Anten dahil mi?
Hayır. 433 MHz için çeyrek dalga tel anten yaklaşık 17 cm'dir.
Kaç volt ile çalışır?
3 V. 5 V ile beslemeyin.
Hangi alıcıyla çalışır?
CMT2220 ailesi entegrelerle ve yaygın 433 MHz OOK alıcı modülleriyle.
Menzili ne kadar?
Anten, montaj ve ortam engellerine göre değişir; anten kalitesi belirleyicidir.
