HopeRF CMT2220LY-ESR RF Alıcı Entegresi - OOK, Sub-1GHz, SOP-8 SMD
HopeRF CMT2220LY-ESR RF Alıcı Entegresi Hakkında Detaylı İnceleme

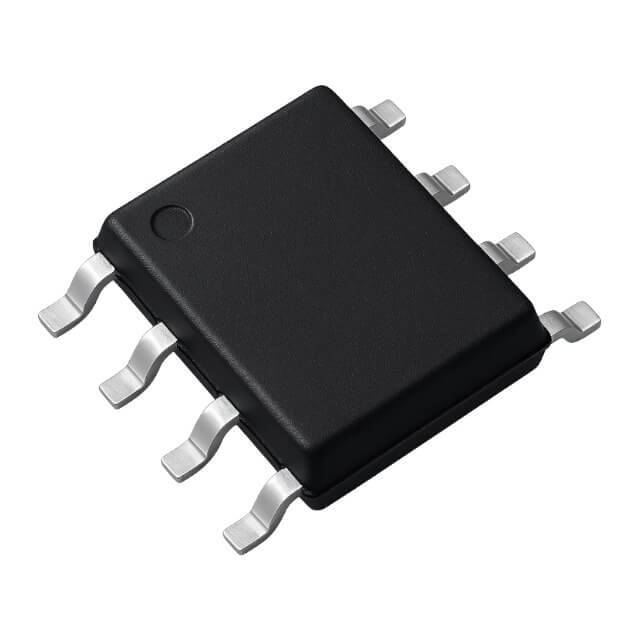

CMT2220LY-ESR, HopeRF'in sub-1 GHz bandında çalışan OOK radyo alıcı entegresidir. SOP-8 yüzey montaj kılıfındadır.
OOK (On-Off Keying) en yalın modülasyon biçimidir: taşıyıcı sinyal ya vardır ya yoktur. Karmaşık modülasyonlara göre daha az veri taşır, ama devresi basit, tüketimi düşük ve maliyeti ucuzdur. Uzaktan kumandalar, garaj kapıları, kablosuz zil ve alarm sensörleri bu yüzden onlarca yıldır OOK kullanır.
Entegre, ayrı bir alıcı modülü satın almak yerine kendi kartınıza doğrudan gömülür. Bu, seri üretimde hem yer hem maliyet kazandırır — modül taşıyan bir kart yerine tek bir SOP-8 entegre ve birkaç pasif eleman yeterlidir.
Verici tarafta RFM110W gibi HopeRF OOK vericileriyle eşleştirilerek uçtan uca kablosuz bağlantı kurulur.
Öne Çıkan Avantajlar
SOP-8 Kompakt Kılıf
Modül yerine doğrudan kendi kartınıza gömülür; yer ve maliyet kazandırır.
OOK Modülasyon
Basit devre, düşük tüketim; kumanda ve sensör uygulamalarının standardı.
Sub-1GHz Bant
2.4 GHz'e göre daha uzun menzil ve daha iyi duvar geçişi.
Az Harici Eleman
Birkaç pasif elemanla çalışır.
Verici ile Eşleşir
RFM110W gibi HopeRF OOK vericileriyle uçtan uca bağlantı.
Seri Üretime Uygun
SMD kılıf; dizgi hattında otomatik yerleştirilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | RF alıcı entegresi |
| Model | CMT2220LY-ESR |
| Üretici | HopeRF |
| Modülasyon | OOK |
| Bant | Sub-1 GHz |
| Kılıf | SOP-8 |
| Montaj Tipi | SMD — yüzey montaj |
| Paket İçeriği | 1 adet entegre |
Kullanım Alanları
- Uzaktan kumanda alıcı devreleri
- Kablosuz kapı zili ve alarm
- Garaj ve bariyer kumandası
- Kablosuz sensör düğümleri
- Telemetri alıcıları
- Endüstriyel uzaktan kontrol
- Kendi PCB tasarımlarınız
- Seri üretim kartlar
- RF öğrenme ve AR-GE
- Maker projeleri
Entegre SOP-8 SMD kılıftadır; breadboard'a takılamaz, adaptör kart ya da kendi PCB'niz gerekir. RF devrelerde kart tasarımı performansı doğrudan belirler: anten hattının empedansı, toprak düzlemi ve besleme filtrelemesi datasheet'e uygun yapılmazsa menzil ciddi biçimde düşer. Uygulanacak frekans ve veri hızı harici elemanlarla belirlenir — üretici datasheet'ine göre hesaplanmalıdır. Yayın yapan verici tarafında ülkenizin frekans ve güç sınırlarına uyulması gerekir. Anten ve harici elemanlar dahil değildir.
Teknik Sıkça Sorulan Sorular (SSS)
Hangi kılıfta?
SOP-8 yüzey montaj. Breadboard'a takılmaz, adaptör kart ya da kendi PCB'niz gerekir.
Hangi vericiyle çalışır?
RFM110W gibi HopeRF OOK vericileriyle eşleştirilebilir.
OOK ne demek?
On-Off Keying — taşıyıcının açılıp kapanmasıyla veri gönderilir. Basit ve düşük tüketimlidir.
Anten dahil mi?
Hayır. Anten ve harici elemanlar ayrıca gerekir.
