HM-17 Bluetooth 4.1 BLE Modülü
HM-17 Bluetooth 4.1 BLE Modülü Hakkında Detaylı İnceleme

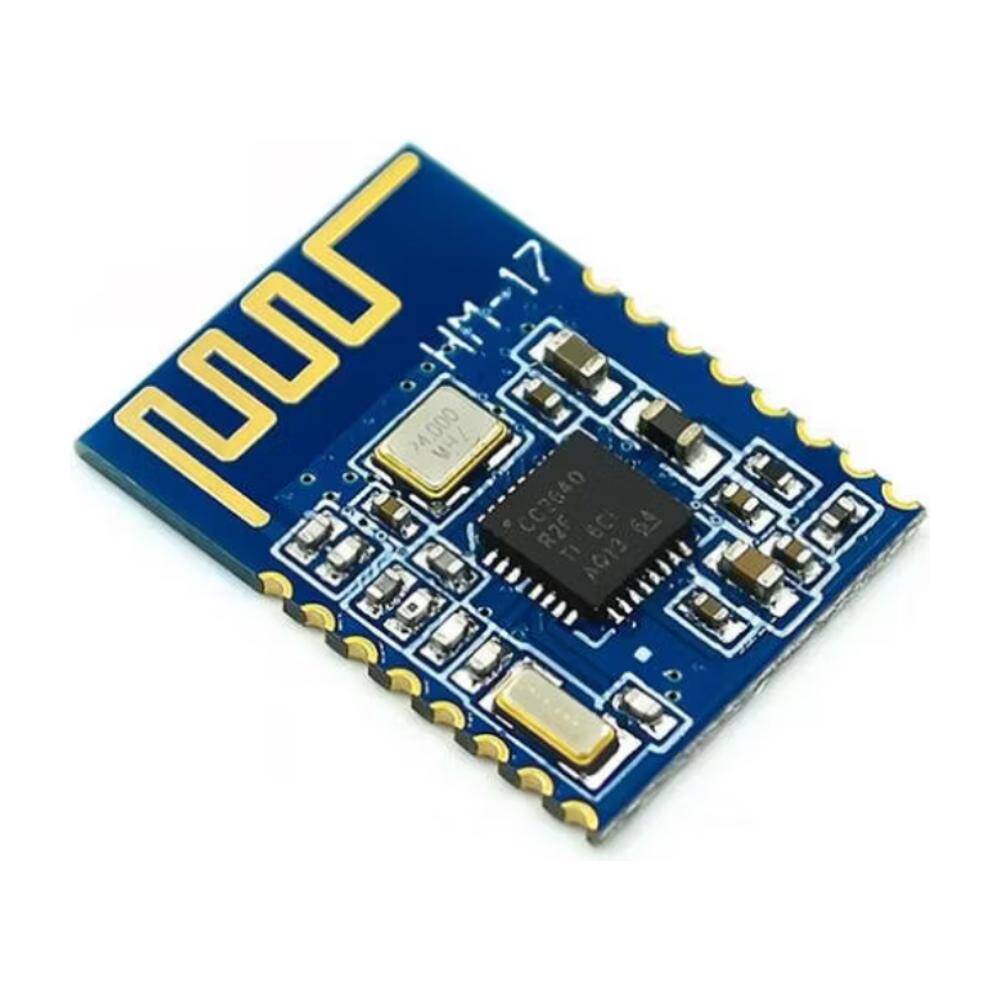

HM-17, Texas Instruments CC2640 çipi üzerine kurulu bir Bluetooth Low Energy (BLE) seri haberleşme modülüdür. Kart üzerindeki UART arayüzü sayesinde Arduino, STM32, ESP32 veya herhangi bir mikrodenetleyiciye yalnızca TX ve RX hatlarıyla bağlanır; telefonla kurulan bağlantı, mikrodenetleyici tarafında sıradan bir seri port gibi görünür.
Bluetooth 4.1 BLE, klasik Bluetooth'a göre belirgin biçimde daha az akım çeker. Bu yüzden pil ile çalışan sensör düğümleri, giyilebilir projeler ve uzun süre uyanık kalması gereken veri toplayıcılar için uygundur. Modül veri göndermediği aralıklarda uyku moduna geçerek tüketimini düşürür.
Ayarlar AT komutlarıyla yapılır: cihaz adı, çalışma rolü (master/slave), baud hızı ve bağlantı parametreleri seri porttan değiştirilebilir. Modül 3,3 V mantık seviyesiyle çalışır; 5 V'luk bir karta bağlarken RX hattına seviye çevirici veya gerilim bölücü kullanılması gerekir.
Öne Çıkan Avantajlar
BLE ile düşük tüketim
Bluetooth 4.1 Low Energy, pille beslenen projelerde klasik Bluetooth'a göre çok daha uzun çalışma süresi sağlar.
Şeffaf seri köprü
Bağlantı kurulduktan sonra modül UART üzerinden şeffaf veri aktarır; ek protokol yazmaya gerek kalmaz.
AT komutlarıyla yapılandırma
Cihaz adı, rol ve baud hızı seri porttan gönderilen AT komutlarıyla kalıcı olarak değiştirilir.
Mobil uygulamalarla uyumlu
BLE standardını destekleyen Android ve iOS uygulamalarıyla doğrudan haberleşir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | HM-17 |
| Çip | CC2640 |
| Bluetooth sürümü | Bluetooth 4.1 BLE |
| Arayüz | UART (TX, RX) |
| Çalışma gerilimi | 3,3 V |
| Mantık seviyesi | 3,3 V |
| Varsayılan baud hızı | 9600 bps (AT ile değiştirilebilir) |
| Frekans | 2,4 GHz ISM bandı |
| Anten | Kart üzerinde PCB anten |
| Yapılandırma | AT komut seti |
Kullanım Alanları
- Telefonla kontrol edilen robotlar
- Kablosuz sensör veri aktarımı
- Pil ile çalışan IoT düğümleri
- Giyilebilir elektronik projeleri
- Arduino - mobil uygulama köprüsü
- Kablosuz veri kaydedici
- Akıllı ev anahtarları
- Uzaktan röle kontrolü
- Model araç ve dron telemetri
- Eğitim ve prototip çalışmaları
Modül 3,3 V mantık seviyesiyle çalışır. 5 V çalışan bir karta doğrudan bağlanması modülün RX girişine zarar verebilir; seviye çevirici veya dirençli gerilim bölücü kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
HM-17 ile HM-10 arasındaki fark nedir?
İkisi de BLE seri köprü modülüdür. HM-10 CC2541, HM-17 ise CC2640 tabanlıdır. Kullanım biçimi ve AT komut mantığı büyük ölçüde benzerdir.
Klasik Bluetooth cihazlarıyla eşleşir mi?
Hayır. HM-17 yalnızca Bluetooth Low Energy'dir; HC-05/HC-06 gibi klasik SPP cihazlarıyla veya eski telefonların klasik Bluetooth'uyla haberleşmez.
5 V Arduino ile kullanabilir miyim?
Evet, ancak modülün RX ucuna giden sinyal 3,3 V'a düşürülmelidir. VCC beslemesi de 3,3 V verilmelidir.
Baud hızını nasıl değiştiririm?
Modül bağlantı kurmamışken seri porttan ilgili AT komutu gönderilir; ayar modülün belleğinde kalıcı olarak saklanır.
Menzili ne kadardır?
Açık alanda ve engelsiz ortamda tipik BLE menzili birkaç on metredir. Duvar, metal gövde ve anten konumu menzili belirgin biçimde düşürür.
