HC-05 Bluetooth Modülü - SMD, Kartsız Çıplak Modül
HC-05 Bluetooth Modülü (SMD) Hakkında Detaylı İnceleme

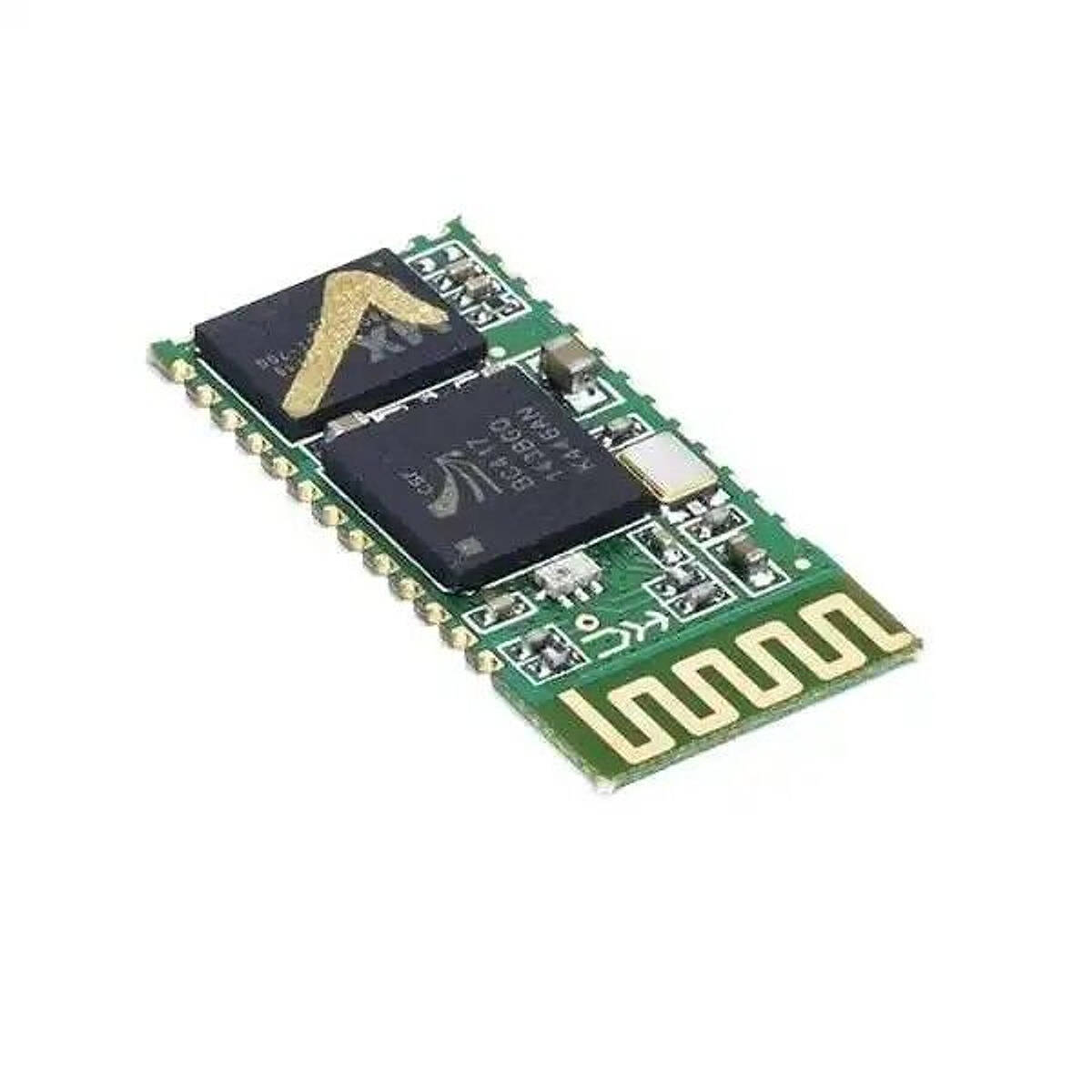

HC-05, seri port üzerinden kablosuz haberleşme sağlayan klasik Bluetooth modülüdür. Bu sürüm taşıyıcı kartı olmayan çıplak SMD modüldür: kenarındaki yarım delikli pedlerden doğrudan kendi baskılı devrenize lehimlenir.
Kartlı sürümle farkı yalnızca ambalajdır. Kartlı HC-05'te modülün altında regülatör, seviye direnci ve pin başlıkları taşıyan küçük bir taşıyıcı bulunur. Çıplak modülde bunlar yoktur — besleme ve seviye uyumunu kendi kartınızda çözersiniz.
Modül SPP profiliyle çalışır: bağlandığında iki taraf arasında şeffaf bir seri hat kurar. Mikrodenetleyici tarafında ek kütüphane gerekmez, UART'tan ne gönderirseniz karşı tarafa düşer.
Hem master hem slave olabilmesi HC-06'dan ayıran özelliğidir. AT komutlarıyla rolü, adı, şifresi ve baud hızı değiştirilir.
Öne Çıkan Avantajlar
Yerden kazandırır
Taşıyıcı kart olmadığı için kendi tasarımınızda çok daha az yer kaplar; ürünleşmiş projelerde tercih edilen sürüm budur.
Master ve slave
Diğer modüle kendisi bağlanabilir. İki HC-05 ile kartlar arası kablosuz köprü kurulur.
Şeffaf seri hat
SPP profili sayesinde özel protokol yazmaya gerek yoktur; UART üzerinden çalışan her kod olduğu gibi çalışır.
AT komutlarıyla ayarlanır
Cihaz adı, eşleşme şifresi, baud hızı ve rol komutlarla değiştirilir; donanım değişikliği gerekmez.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Model | HC-05 (SMD, kartsız) |
| Bluetooth | V2.0 + EDR, SPP profili |
| Rol | Master / Slave |
| Besleme | 3,3 V |

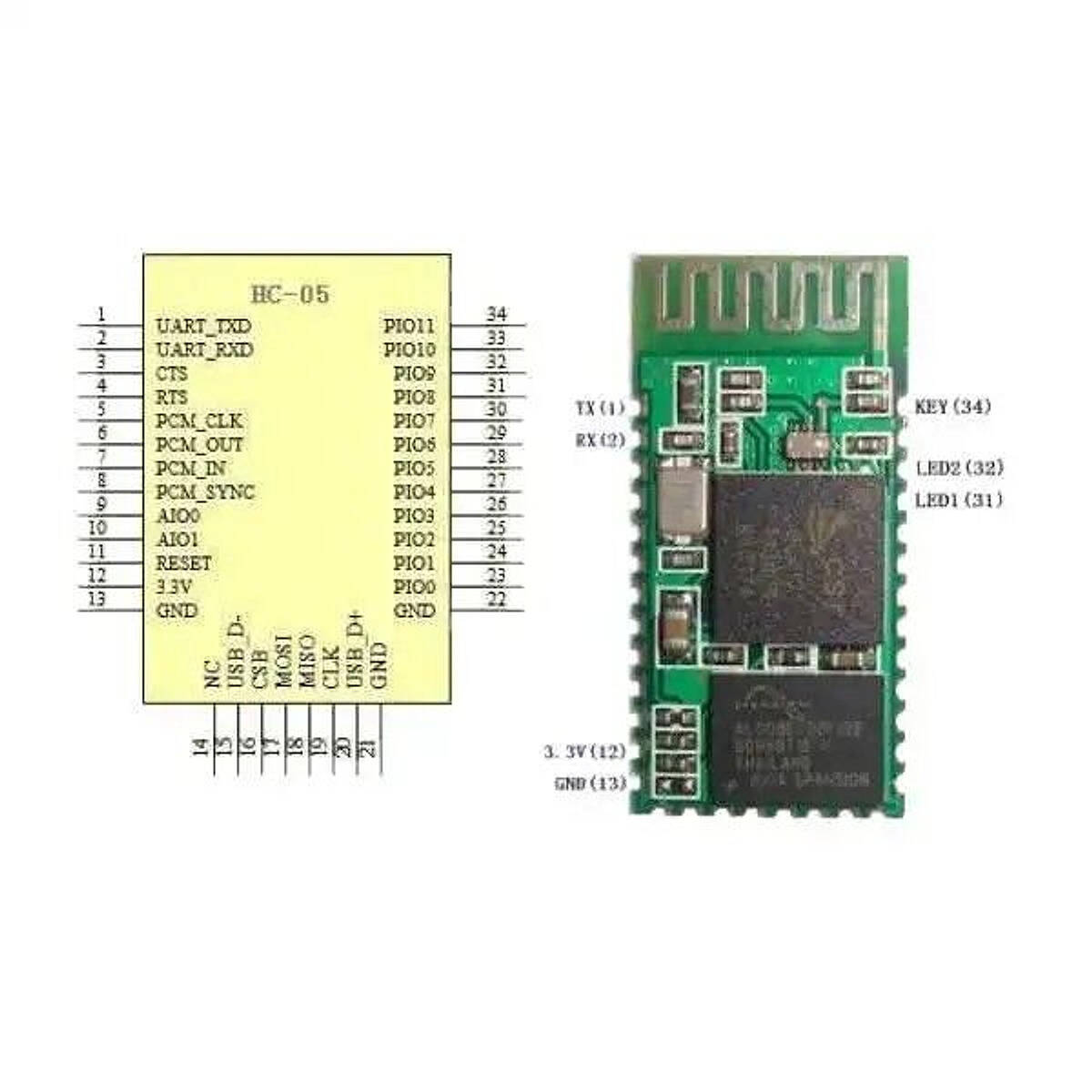

| Haberleşme | UART (TX / RX) |
| Varsayılan baud | 9600 |
| Menzil | Açık alanda yaklaşık 10 m |

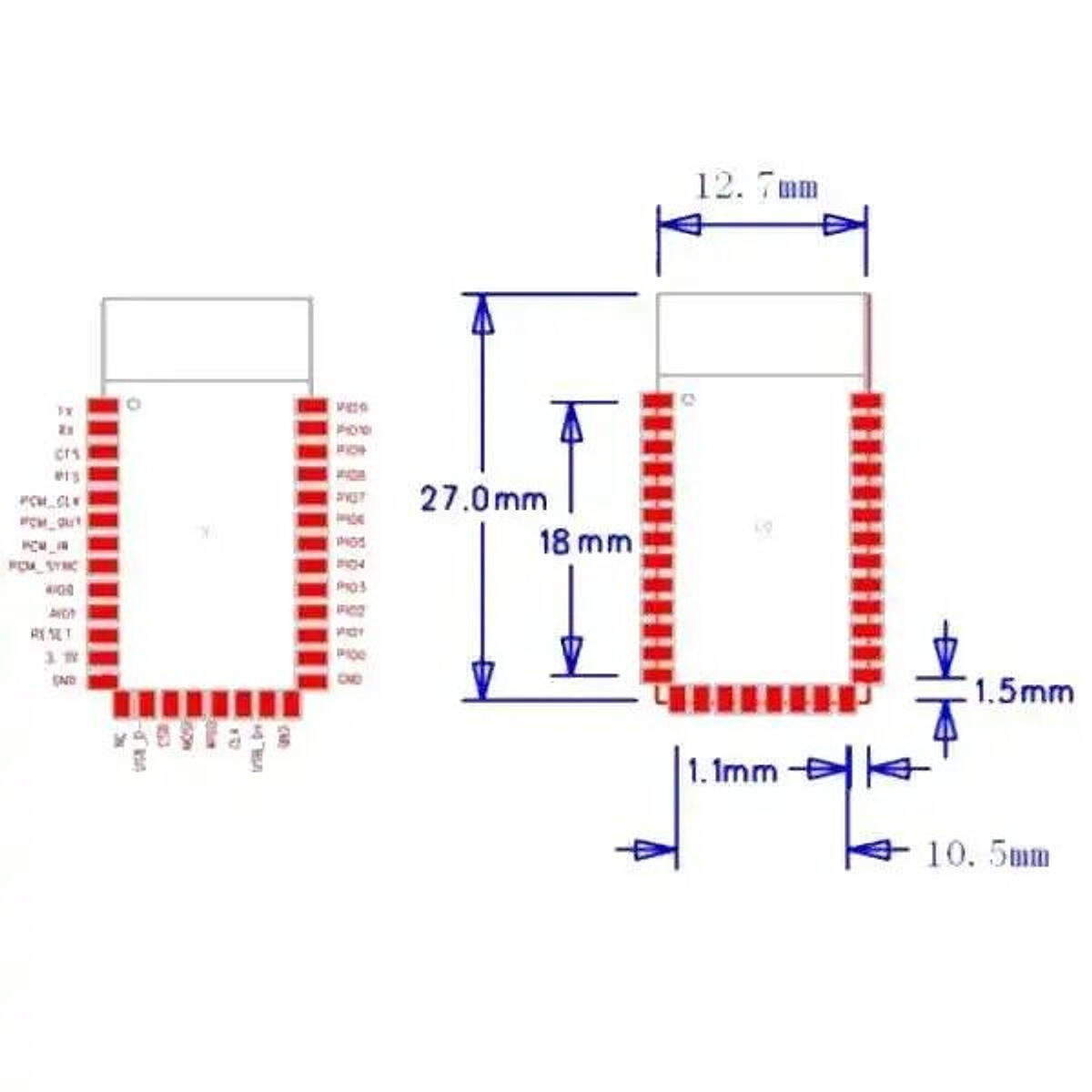

| Montaj | Yarım delikli kenar pedleri, SMD |
Kullanım Alanları
- Kendi tasarladığınız kartlara gömülü Bluetooth
- Robot ve araç kumandası
- Sensör verisi telefona aktarma
- Kablosuz seri terminal
- Ürünleşmiş projelerde kablolu seri hattın yerine
- İki kart arasında kablosuz köprü
Taşıyıcı kartlı sürüm prototip için, bu çıplak sürüm ise kendi kartınızı tasarladığınız aşama içindir. İşlev aynıdır; fark montaj biçimindedir.
Teknik Sıkça Sorulan Sorular (SSS)
Kartlı HC-05'ten farkı ne?
Elektriksel olarak aynı modüldür. Kartlı sürümde 5 V'tan 3,3 V üreten regülatör ve pin başlıkları vardır; çıplak modülde bunlar yoktur, kendi kartınıza siz eklersiniz.
Doğrudan 5 V verebilir miyim?
Hayır. Modül 3,3 V ile çalışır. 5 V uygulamak modülü kalıcı olarak bozar; arada bir regülatör kullanın.
TX/RX seviye uyumu gerekir mi?
Modülün RX ucu 3,3 V seviyelidir. 5 V'luk bir mikrodenetleyiciye bağlarken gerilim bölücü ya da seviye çevirici kullanılmalıdır. Modülün TX çıkışı çoğu 5 V kartta doğrudan okunur.
Breadboard'da kullanılır mı?
Doğrudan kullanılamaz, pin başlığı yoktur. Breadboard ile çalışacaksanız kartlı sürümü ya da bu modül için bir taşıyıcı kart gerekir.
HC-06 ile farkı ne?
HC-06 yalnızca slave çalışır, yani kendisi bir cihaza bağlanamaz, sadece bağlanılmayı bekler. HC-05 her iki rolü de üstlenebilir.
