ESP8266 ESP-01 1 Kanal 12V WiFi Röle Modülü
ESP8266 ESP-01 1 Kanal 12V WiFi Röle Modülü Hakkında Detaylı İnceleme

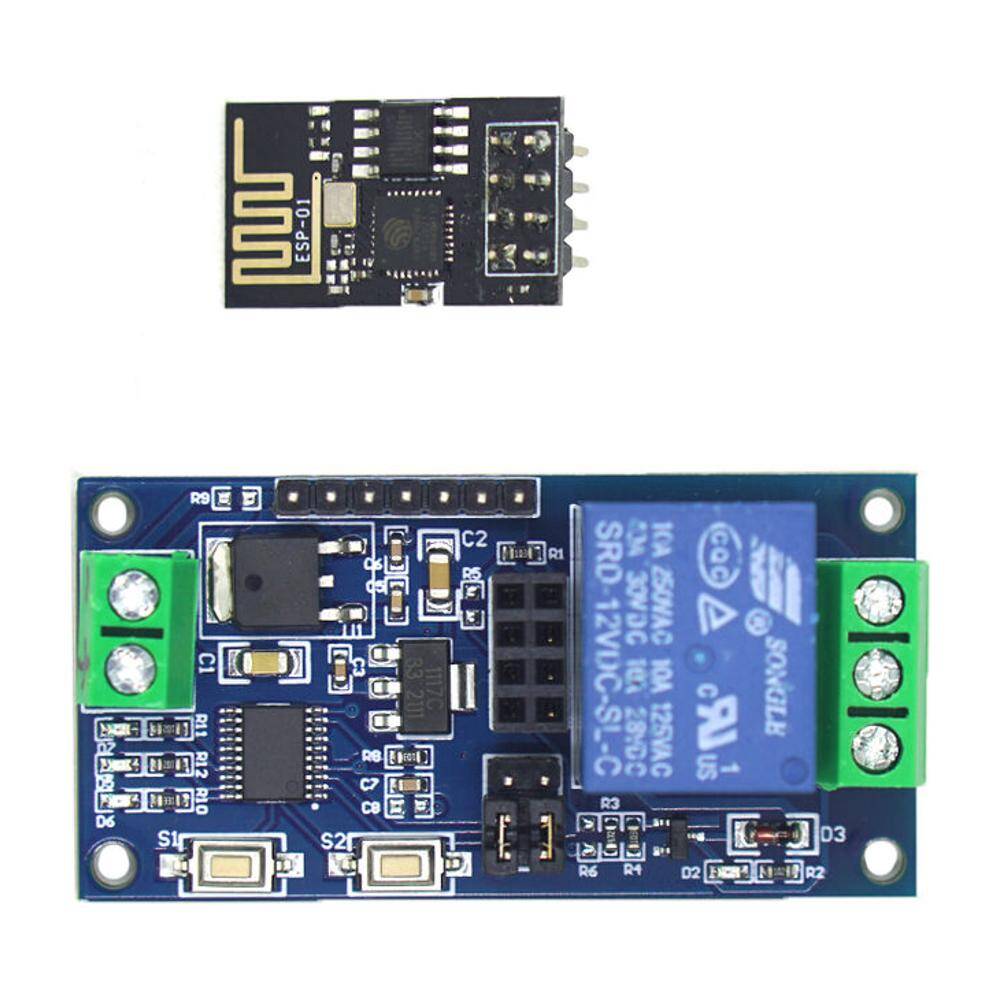

Bu ürün, 8 pinlik sokete takılı bir ESP-01 WiFi kartı ile birlikte gelen tek kanallı röle modülüdür. ESP8266 kablosuz ağa bağlanır ve röleyi internet veya yerel ağ üzerinden açıp kapatmanızı sağlar; ek bir mikrodenetleyiciye gerek yoktur.
Kart 12 V ile beslenir ve üzerindeki regülatör ESP-01 için gereken 3,3 V'u kendisi üretir. Röle kontakları 10 A'e kadar yük anahtarlayabilir; aydınlatma, pompa, fan, elektrikli kilit gibi yükler doğrudan bağlanabilir.
Modül fabrika yazılımıyla basit seri komutlarla çalışır, ancak ESP-01 yeniden programlanarak Tasmota, ESPHome veya kendi Arduino kodunuzla çok daha yetenekli hâle getirilebilir. Kart üzerindeki iki buton ve jumper, çalışma modunu ve röle davranışını ayarlamak için kullanılır.
Öne Çıkan Avantajlar
Ek mikrodenetleyici gerekmez
ESP-01 hem WiFi bağlantısını hem röle kontrolünü tek başına yürütür.
Dahili 3,3 V regülatör
Kart 12 V ile beslenir, ESP-01'in ihtiyaç duyduğu 3,3 V'u kendisi üretir.
10 A röle kontağı
Aydınlatma, pompa ve fan gibi gerçek yükler doğrudan anahtarlanabilir.
Özelleştirilebilir yazılım
ESP-01 yeniden programlanarak Tasmota, ESPHome veya özel Arduino koduyla kullanılabilir.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| WiFi modülü | ESP8266 ESP-01 (sokete takılır) |
| Kanal sayısı | 1 |
| Besleme gerilimi | 12 V DC |
| Röle bobin gerilimi | 12 V |
| Kontak kapasitesi | 10 A 250 V AC / 10 A 30 V DC |
| Kontak tipi | NO / NC / COM |
| Bağlantı | Vidalı klemens |
| Soket | 8 pin ESP-01 soketi |
| Gösterge | Durum LED'leri |
| Paket içeriği | 1 adet röle kartı (ESP-01 takılı) |
Kullanım Alanları
- Akıllı ev aydınlatma kontrolü
- Uzaktan pompa çalıştırma
- Elektrikli kapı kilidi
- Sera fan ve ısıtıcı kontrolü
- Akvaryum ekipman kontrolü
- Uzaktan cihaz resetleme
- Sulama otomasyonu
- IoT prototip projeleri
- Sunucu güç anahtarı
- Zamanlı cihaz açma-kapama
ESP-01 kartı sokete yönü doğru olacak şekilde takılmalıdır; ters takmak modüle zarar verir. 220 V AC yük anahtarlarken klemens uçlarını yalıtın ve kart enerji altındayken hiçbir noktasına dokunmayın.
Teknik Sıkça Sorulan Sorular (SSS)
ESP-01 kartı ürüne dahil mi?
Evet. ESP-01 WiFi modülü röle kartının soketine takılı olarak birlikte gelir.
Tasmota yüklenebilir mi?
Evet. ESP-01 bir USB-TTL dönüştürücüyle programlanarak Tasmota veya ESPHome yazılımı yüklenebilir.
5 V ile besleyebilir miyim?
Hayır. Röle bobini 12 V'tur ve kartın regülatörü 12 V girişe göre tasarlanmıştır.
İnternet olmadan çalışır mı?
Yerel ağ üzerinden çalışabilir. ESP8266'yı erişim noktası moduna alarak doğrudan telefondan da kontrol edilebilir.
Kaç amper yük bağlayabilirim?
Röle kontakları 250 V AC'de 10 A için derecelendirilmiştir. Endüktif yüklerde bu değerin altında kalın.
