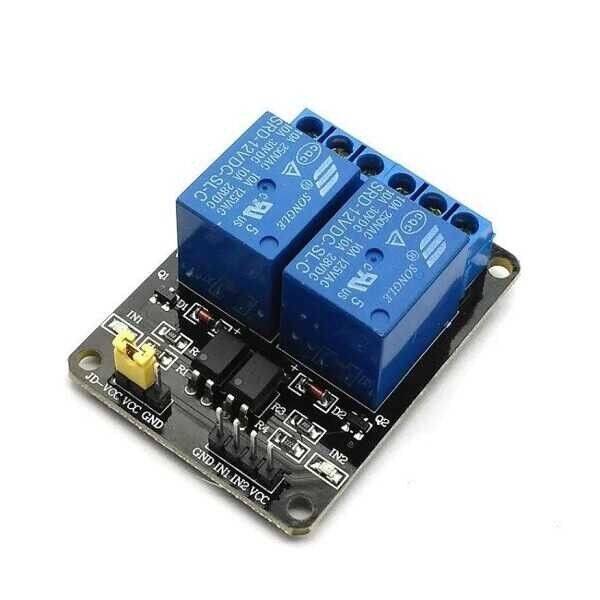

2 Kanal 12V Röle Kartı - Optokuplörlü, Arduino Uyumlu
2 Kanal 12V Röle Kartı Hakkında Detaylı İnceleme
2 kanallı, 12 V bobin gerilimiyle çalışan röle kartıdır. Mikrodenetleyicinin dijital çıkışıyla şebeke gerilimindeki cihazları açıp kapatmaya yarar.
Arduino'nun bir pini 5 V / 20 mA verir; bir lamba, pompa ya da ısıtıcı için bu hiçbir şey ifade etmez. Röle bu boşluğu doldurur: küçük sinyal, elektromıknatısla mekanik bir kontağı çeker ve o kontak 250 V AC / 10 A'e kadar yükü taşır.
Kartın önemli özelliği optokuplör izolasyonudur. Kumanda tarafı ile röle bobini arasında elektriksel bağlantı yoktur, sinyal ışıkla aktarılır. Röle çekerken oluşan gerilim sıçraması ve gürültü mikrodenetleyiciye ulaşamaz — izolasyonsuz kartlarda bu yüzden kart resetlenir, hatta bozulur.
Her kanalın çıkışında NO (normalde açık), NC (normalde kapalı) ve COM uçları vardır; cihazı hem "sinyal gelince çalışsın" hem de "sinyal gelince dursun" mantığıyla bağlayabilirsiniz.
Kart 12 V ile beslenir; tetikleme sinyali 3,3 V ve 5 V sistemlerden verilebilir.
Öne Çıkan Avantajlar
2 Kanal
İki cihazı bağımsız açıp kapatır.
Optokuplör İzolasyon
Röle gürültüsü mikrodenetleyiciye geçmez, kart resetlenmez.
250VAC / 10A
Lamba, pompa, ısıtıcı gibi şebeke yüklerini taşır.
NO / NC / COM
Hem çalıştırma hem durdurma mantığı kurulabilir.
Durum LED'leri
Hangi rölenin çekili olduğu gözle görülür.
Vidalı Klemens
Kablolar sağlam ve sökülebilir biçimde bağlanır.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Röle kartı |
| Kanal | 2 |
| Bobin Gerilimi | 12 V DC |
| Tetikleme | 3,3 V / 5 V dijital |
| Kontak | 250 V AC 10 A · 30 V DC 10 A |
| İzolasyon | Optokuplörlü |
| Çıkış Uçları | NO · NC · COM |
| Paket İçeriği | 1 adet 2 kanal röle kartı |
Kullanım Alanları
- Ev otomasyonu
- Lamba ve aydınlatma kontrolü
- Pompa ve motor aç-kapa
- Isıtıcı ve fan kontrolü
- Sulama sistemleri
- Akvaryum otomasyonu
- Arduino / ESP32 projeleri
- Zaman ayarlı anahtarlama
- Endüstriyel prototip
- Maker projeleri
Kart 12 V bobin gerilimiyle çalışır; 5 V ile besleyip röleyi çektiremezsiniz. Şebeke gerilimiyle (220 V) çalışırken kesinlikle enerjiyi kesin — röle kontakları çıplak klemenstir ve çalışırken dokunmak ölümcüldür; bağlantıyı yaptıktan sonra kartı yalıtkan bir kutuya alın. Kontak sınırı 10 A'dir ama bu dirençli yük içindir; motor ve trafo gibi endüktif yüklerde kalkış akımı çok daha yüksektir, sınırın yarısını aşmayın. Rölenin mekanik ömrü sınırlıdır; saniyede birkaç kez anahtarlama gereken işlerde röle değil MOSFET ya da SSR kullanın.
Teknik Sıkça Sorulan Sorular (SSS)
Kaç volt ile beslenir?
12 V DC. Tetikleme sinyali 3,3 V ya da 5 V olabilir.
220V lamba bağlayabilir miyim?
Evet, kontak 250 V AC 10 A'e dayanır. Bağlantıyı enerji kesikken yapın.
Optokuplör ne işe yarıyor?
Kumanda tarafını röle tarafından elektriksel olarak ayırır; kartın resetlenmesini önler.
NO ve NC farkı ne?
NO sinyal gelince kapanır, NC sinyal gelince açılır.
