CF199 Ferrit Toroid Ring AL=13000 - Yeşil Boyalı, Yüksek Geçirgenlik
CF199 Ferrit Toroid Ring AL=13000 Hakkında Detaylı İnceleme

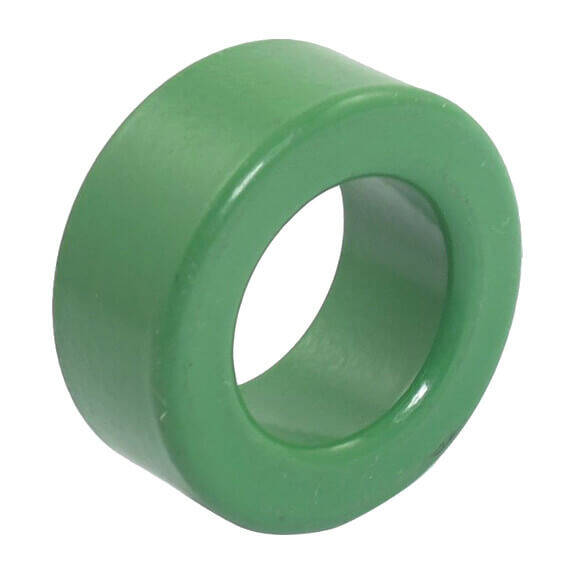

CF199 malzemeden üretilmiş, AL = 13000 değerinde ferrit toroid halkadır. Gövdesi yeşil boyalıdır.
AL değeri, çekirdeğin tek tur başına verdiği endüktansı (nH cinsinden) gösterir. 13000 gibi yüksek bir AL, çok az turla çok yüksek endüktans demektir — 10 tur sarıldığında endüktans yaklaşık 1,3 mH'e ulaşır. Az tur, daha az bakır, daha az direnç ve daha kolay sarım anlamına gelir.
Yüksek geçirgenlikli CF199 malzeme özellikle ortak mod bobinleri ve şebeke EMI filtreleri için üretilmiştir. Ortak mod bobininde iki sargı aynı çekirdeğe zıt yönde sarılır: faz ve nötrden geçen çalışma akımının manyetik etkileri birbirini götürür, buna karşılık iki hattan aynı yönde gelen gürültü akımı yüksek endüktansla karşılaşır ve bastırılır.
Toroid biçimi manyetik akıyı halka içinde tuttuğu için dışarıya sızıntı alanı çok azdır; yanındaki devreleri etkilemez ve kendisi de dışarıdan az etkilenir.
Yeşil boya, keskin kenarların sarılan telin emaye yalıtımını çizmesini engeller.
Öne Çıkan Avantajlar
AL = 13000
Çok az turla çok yüksek endüktans; 10 turda ≈1,3 mH.
Yüksek Geçirgenlik
Ortak mod bobinleri ve şebeke filtreleri için tasarlanmış malzeme.
Düşük Sızıntı Alanı
Halka yapı manyetik akıyı içeride tutar.
Yeşil Boyalı
Keskin kenar yok; sarım telinin yalıtımı korunur.
Az Bakır, Kolay Sarım
Az tur gerektiği için sargı direnci ve iş yükü düşer.
Gürültü Bastırma
Ortak mod gürültüsünü yüksek endüktansla karşılar.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Ferrit toroid çekirdek (ring) |
| Malzeme | CF199 |
| AL Değeri | 13000 nH/tur² |
| Kaplama | Yeşil boya |
| Üretici | Cosmo Ferrites |
| Üretici Kodu | CF199T7313C |
| Sarım Teli | Dahil değildir |
| Paket İçeriği | 1 adet çekirdek |
Kullanım Alanları
- Ortak mod bobin sarımı
- Şebeke EMI / EMC filtreleri
- Anahtarlamalı güç kaynakları
- İnverter ve motor sürücü filtreleri
- Ses sistemlerinde gürültü bastırma
- Endüstriyel güç katları
- Sinyal ve izolasyon trafoları
- Amatür telsiz uygulamaları
- AR-GE ve prototipleme
- Maker projeleri
Toroid çekirdek tek başına bir bobin değildir — üzerine tel sarılarak bobin ya da trafo hâline getirilir. Endüktans değeri, sarılan tur sayısının karesiyle artar; istenen değere ulaşmak için üretici AL değerine göre hesap yapılmalıdır. Sarım sırasında telin emaye kaplaması çekirdek kenarında çizilmemelidir; çizilen yalıtım kısa devreye yol açar. Keskin kenarlı çekirdeklerde tel yalıtım bandıyla korunur. Ferrit kırılgandır, düşürülmemeli ve mengeneyle sıkılmamalıdır. Belirli bir akımın üzerinde çekirdek doyuma girer ve endüktans çöker; güç uygulamalarında bu sınır hesaba katılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
AL değeri ne demek?
Tek tur başına verdiği endüktans (nH). AL=13000 ise 10 turda yaklaşık 1,3 mH elde edilir.
Tel dahil mi?
Hayır. Çekirdek tek başına gelir.
Ne için kullanılır?
Ağırlıklı olarak ortak mod bobinleri ve şebeke EMI filtreleri.
Kaç adet gelir?
1 adet.
