300R 0805 SMD Ferrit Bead - 100 MHz
300R 0805 SMD Ferrit Bead Hakkında Detaylı İnceleme

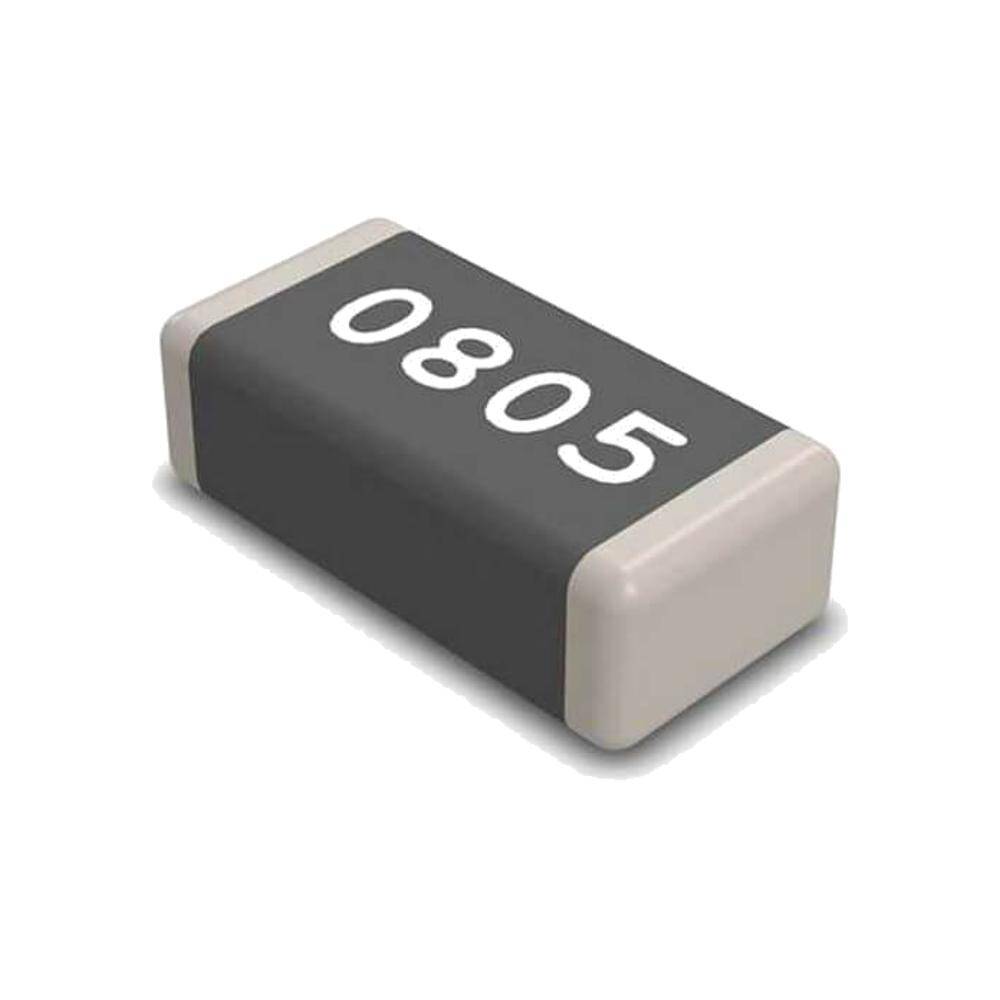

100 MHz'te 300 Ohm empedans gösteren, 0805 (2012 metrik) kılıfta çok katmanlı SMD ferrit beaddir (ferrit boncuk).
Ferrit bead bir bobin değildir — davranışı farklıdır. Düşük frekansta (DC ve birkaç MHz) neredeyse sıfır dirençtir, besleme akımını serbestçe geçirir. Frekans yükseldikçe dirençli (kayıplı) hâle gelir ve gürültü enerjisini ısıya çevirerek yutar. Bobin gibi enerjiyi geri yansıtmadığı için rezonans sorunu yaratmaz.
Tipik kullanım, hassas bir bloğun besleme girişine seri bağlanmasıdır: ADC referansı, osilatör, RF modül veya analog kat beslemesi. Bead'in ardına bir ayırma kondansatörü konularak alçak geçiren filtre tamamlanır.
Kutupsuzdur, 0805 standart ayak izine oturur. Tolerans %25'tir — bead'lerde empedans değeri doğası gereği gevşek toleranslıdır, kritik olan eğri biçimidir.
Öne Çıkan Avantajlar
100 MHz'te 300 Ohm
Yüksek frekans gürültüsünü etkili bastırır.
DC Direnci Çok Düşük
Besleme akımını engellemez, gerilim düşümü ihmal edilebilir.
Enerjiyi Yutar
Bobinin aksine yansıtmaz; rezonans sorunu çıkarmaz.
0805 Standart Kılıf
Yaygın SMD ayak izine oturur.
Kutupsuz
Ters takılmaz.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Çok katmanlı SMD ferrit bead |
| Empedans | 300 Ohm @ 100 MHz |
| Tolerans | %25 (Y kodu) |
| Kılıf | 0805 (2012 metrik) |
| Gövde Ölçüsü | 2.0 × 1.25 mm |
| Montaj Tipi | SMD — yüzey montaj |
| Üretici Kodu | LCB2012-301Y-N |
| Paket İçeriği | 1 adet bead |
Kullanım Alanları
- Besleme hattı gürültü filtresi
- Analog / dijital besleme ayrımı
- ADC referans besleme
- Osilatör besleme filtresi
- RF modül besleme katı
- USB ve haberleşme hattı filtresi
- EMI / EMC bastırma
- Ses devrelerinde gürültü azaltma
- Prototip ve onarım
Bead'in DC direnci düşük olsa da sıfır değildir; yüksek akımlı hatlarda gerilim düşümü ve ısınma oluşur. Akım değerini aşmayın.
Teknik Sıkça Sorulan Sorular (SSS)
Bobinden farkı ne?
Bobin enerjiyi depolar ve yansıtır; bead yüksek frekansta dirençli olup enerjiyi ısıya çevirir. Bu yüzden bead rezonans sorunu çıkarmaz.
300R hangi frekansta?
100 MHz'te. Bead empedansı frekansa göre değişir; 300 Ohm bu noktadaki değerdir.
Nereye takılır?
Korunacak bloğun besleme girişine seri; hemen ardına bir ayırma kondansatörü konur.
%25 tolerans çok değil mi?
Bead'lerde normaldir. Bu elemanda kritik olan tek bir değer değil, empedans-frekans eğrisinin biçimidir.
Kaç adet gelir?
1 adet.
Ürün Filtreleri | ||
|---|---|---|
| Tedarikçi Ürün Kodu | : | LCB2012-301Y-N |
