CF139 Ferrit Toroid 5400nH - 42x18mm, Yeşil Kaplama, Hava Boşluksuz
CF139 Ferrit Toroid 5400nH Hakkında Detaylı İnceleme

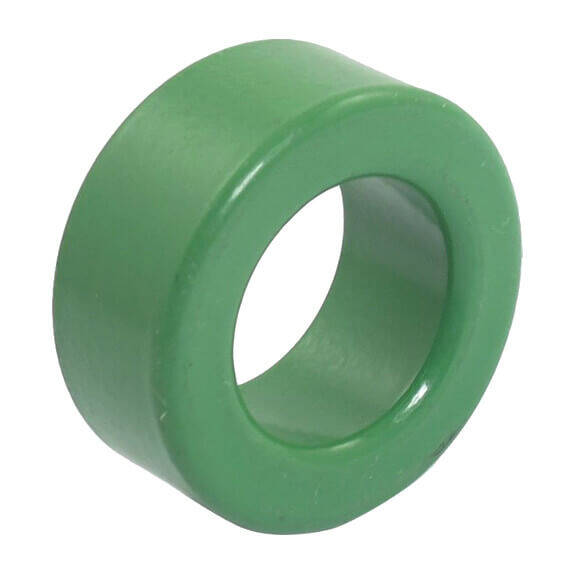

CF139 malzemeden üretilmiş, 5400 nH endüktans sabitine sahip ferrit toroid çekirdektir. Dış ölçüsü 42x18 mm, gövdesi yeşil kaplamalıdır ve hava boşluğu yoktur.
Toroid, halka biçimli manyetik çekirdektir. Halka kapalı bir yol oluşturduğu için manyetik akı neredeyse tamamen çekirdeğin içinde kalır — dışarıya sızıntı alanı çok azdır. Bu, iki şey demektir: aynı boyutta çubuk ya da E çekirdeğe göre daha yüksek endüktans, ve çevredeki devrelere daha az girişim. Anahtarlamalı güç kaynaklarında ve EMI filtrelerinde toroid tercih edilmesinin sebebi budur.
Hava boşluğu olmaması, çekirdeğin geçirgenliğini yüksek tutar. Yüksek geçirgenlik az turla yüksek endüktans demektir; buna karşılık çekirdek daha düşük akımda doyuma girer. Bu yüzden hava boşluksuz toroidler ortak mod bobinleri, EMI filtreleri ve sinyal trafolarında kullanılır — sürekli yüksek DC akım taşıyan güç bobinlerinde değil.
Yeşil kaplama, çekirdeğin keskin kenarlarını yumuşatır ve sarılan telin emaye yalıtımını korur. Kaplamasız ferritte kenar, sarım sırasında teli çizerek kısa devreye yol açabilir.
Endüktans değeri sarılan tur sayısına bağlıdır. Üreticinin verdiği 5400 nH değeri tek tur içindir; N tur sarıldığında endüktans yaklaşık N² katına çıkar.
Öne Çıkan Avantajlar
5400nH Endüktans Sabiti
Tur sayısına göre istenen değer hesaplanabilir.
42x18mm Ölçü
Sarım penceresi ve kart alanı buna göre planlanır.
Hava Boşluksuz
Yüksek geçirgenlik; az turla yüksek endüktans.
Yeşil Kaplama
Keskin kenar yok; sarılan telin yalıtımı korunur.
Düşük Sızıntı Alanı
Halka yapı manyetik akıyı içeride tutar, girişimi azaltır.
EMI Filtreleme İçin Uygun
Ortak mod bobinlerinin standart çekirdeği.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Ferrit toroid çekirdek |
| Malzeme | CF139 |
| Endüktans Sabiti | 5400 nH |
| Ölçü | 42 x 18 mm — üretici kodundan |
| Hava Boşluğu | Yok |
| Kaplama | Yeşil |
| Üretici | Cosmo Ferrites |
| Üretici Kodu | CF139T4218C |
| Sarım Teli | Dahil değildir |
| Paket İçeriği | 1 adet çekirdek |
Kullanım Alanları
- Ortak mod bobin sarımı
- EMI / EMC filtre devreleri
- Anahtarlamalı güç kaynakları
- Sinyal ve izolasyon trafoları
- Şebeke filtresi tasarımı
- Ses ve RF devreleri
- İnverter ve sürücü devreleri
- Amatör telsiz balun yapımı
- AR-GE ve prototipleme
- Maker projeleri
Toroid çekirdek tek başına bir bobin değildir — üzerine tel sarılarak bobin ya da trafo hâline getirilir. Endüktans değeri, sarılan tur sayısının karesiyle artar; istenen değere ulaşmak için üretici AL değerine göre hesap yapılmalıdır. Sarım sırasında telin emaye kaplaması çekirdek kenarında çizilmemelidir; çizilen yalıtım kısa devreye yol açar. Keskin kenarlı çekirdeklerde tel yalıtım bandıyla korunur. Ferrit kırılgandır, düşürülmemeli ve mengeneyle sıkılmamalıdır. Belirli bir akımın üzerinde çekirdek doyuma girer ve endüktans çöker; güç uygulamalarında bu sınır hesaba katılmalıdır.
Teknik Sıkça Sorulan Sorular (SSS)
Ölçüsü ne?
42 x 18 mm. Ölçü üretici kodundan okunmuştur; kritik uygulamada ölçerek doğrulayın.
Tel dahil mi?
Hayır. Çekirdek tek başına gelir, sarım teli ayrıca gerekir.
Endüktans nasıl hesaplanır?
Verilen 5400 nH tek tur içindir. N tur sarıldığında endüktans yaklaşık N² katına çıkar.
Hava boşluksuz ne demek?
Çekirdekte kesit yoktur; geçirgenlik yüksektir. Az turla yüksek endüktans verir ama daha düşük akımda doyuma girer.
Kaç adet gelir?
1 adet.
