CF139 Ferrit Toroid 2300nH - 20x8mm
CF139 Ferrit Toroid 2300nH - 20x8mm Hakkında Detaylı İnceleme

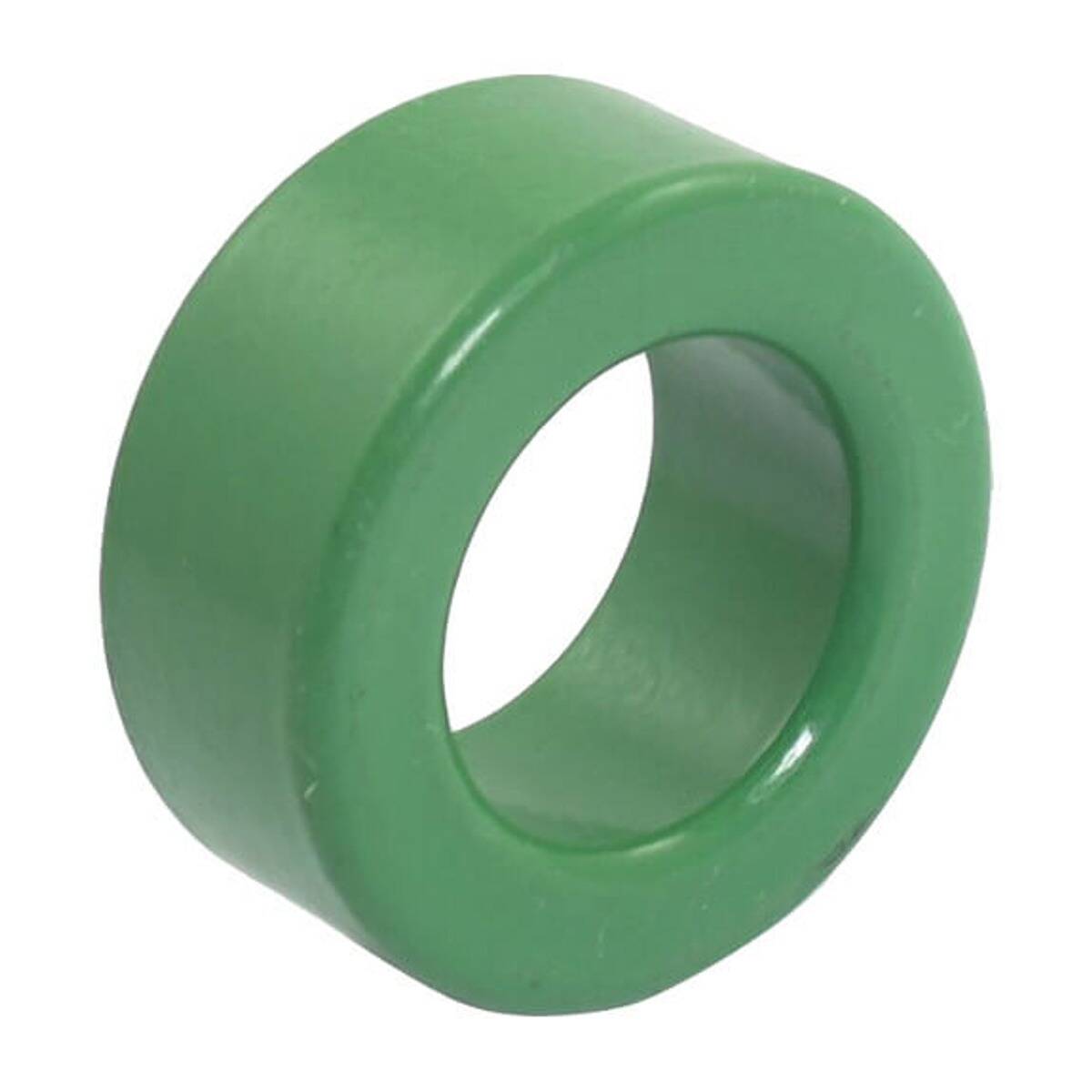

CF139 malzemeden üretilmiş, 2300 nH endüktansa sahip halka (toroid) çekirdektir. Ölçüsü 20 x 8 mm, dış yüzeyi yeşil epoksi kaplamalıdır ve hava boşluğu yoktur (no airgap).
Geniş iç çapı kalın kesitli telle sarıma izin verir; daha yüksek akım taşıyan güç katlarında ve ortak mod bobinlerinde kullanılır.
Yeşil epoksi kaplama, sarım sırasında telin keskin ferrit kenarına sürtünüp emaye yalıtımının sıyrılmasını engeller; ayrıca çekirdeği neme karşı korur. Hava boşluksuz yapı, yüksek geçirgenlik ve düşük kayıp gerektiren filtre uygulamaları içindir — akım bastırmalı (DC bias) bobin tasarımlarında boşluklu çekirdek tercih edilir.
Öne Çıkan Avantajlar
Halka (Toroid) Biçim
Manyetik akı çekirdek içinde kapalı döner; dışarı kaçak alan çok düşüktür.
2300 nH Endüktans
Tek sarımdaki referans değerdir (AL); sarım sayısının karesiyle ölçeklenir.
Yeşil Epoksi Kaplama
Tel yalıtımını korur, nem ve darbeye karşı dayanıklıdır.
Hava Boşluksuz
Yüksek geçirgenlik; filtre ve ortak mod bobinleri için uygundur.
Düşük Kaçak Alan
Yanındaki devreleri daha az etkiler, EMC açısından avantajlıdır.
CF139 Malzeme
Güç ve filtre uygulamalarında yaygın kullanılan MnZn ferrit sınıfı.
Teknik Özellikler
| Özellik | Değer / Açıklama |
|---|---|
| Ürün Tipi | Ferrit toroid (halka çekirdek) |
| Malzeme | CF139 — MnZn ferrit |
| Endüktans | 2300 nH |
| Ölçü | 20 x 8 mm |
| Kaplama | Yeşil epoksi |
| Hava Boşluğu | Yok (no airgap) |
| Üretici | Cosmo Ferrites |
| Üretici Kodu | CF139T2008C |
| Paket İçeriği | 1 adet (sarımsız, çıplak çekirdek) |
Kullanım Alanları
- EMI / EMC Filtreleri
- Ortak Mod Bobini
- SMPS Güç Katı
- Hat Filtresi
- Akım Trafosu Çekirdeği
- Anahtarlamalı Adaptör Tasarımı
- Amatör Telsiz ve RF Balun
- Prototip ve Eğitim
Teknik Sıkça Sorulan Sorular (SSS)
2300 nH değeri ne anlama geliyor?
Çekirdeğin AL değeridir: tek sarımda ölçülen endüktans. N sarım yapıldığında endüktans yaklaşık N² × AL olur.
Ürüne tel sarılı geliyor mu?
Hayır. Çıplak çekirdek olarak gönderilir; sarım kullanıcı tarafından yapılır.
Hava boşluksuz olması neyi değiştirir?
Geçirgenlik yüksek, endüktans büyüktür; ancak DC akım altında çekirdek daha erken doyar. Sürekli DC akım taşıyan bobinlerde boşluklu çekirdek tercih edilir.
Hangi telle sarılır?
Emaye kaplı bakır tel (kendinden yalıtımlı) kullanılır. Tel kesiti taşınacak akıma göre seçilir.
Kaç adet gönderiliyor?
Fiyat tek adet içindir.
